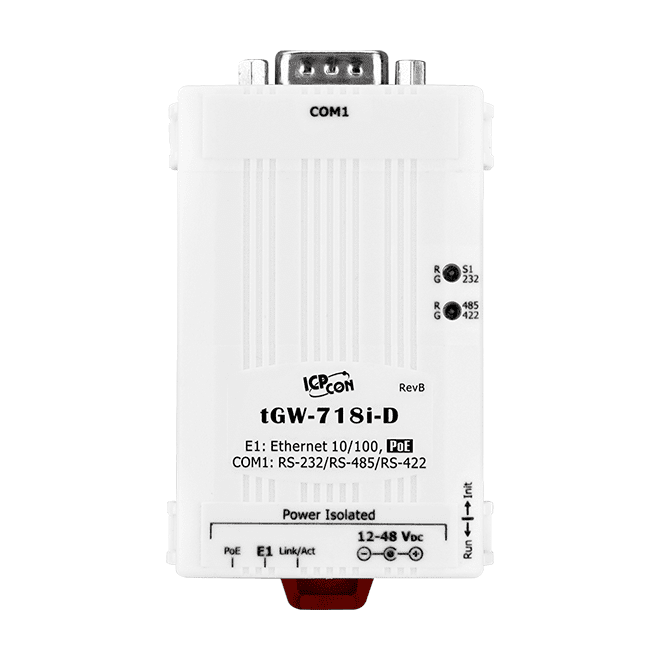

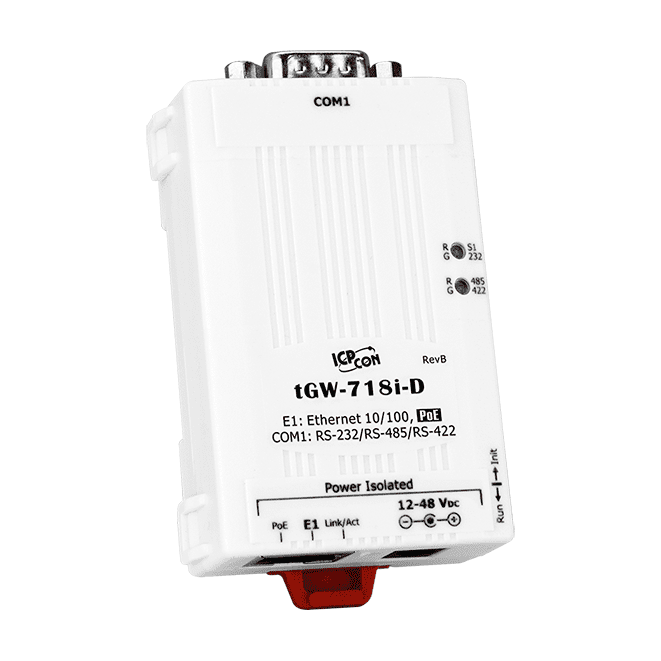

tGW-718i-D Gateway Modbus TCP a RTU/ASCII, 1 puerto RS-232/422/485, PoE
Pasarela compacta Modbus TCP a RTU/ASCII con un puerto serie RS-232/422/485 aislado, PoE y montaje en carril DIN, para conectar equipos Ethernet con dispositivos Modbus serie.
- Maestro y esclavo Modbus TCP/UDP en Ethernet, con maestro y esclavo Modbus RTU/ASCII en serie
- Hasta 32 conexiones TCP (maestros) por puerto serie
- Caché de lectura para respuestas Modbus TCP/UDP más rápidas y menor carga del bus RS-485
- Un puerto RS-232/RS-422/RS-485 de 5 hilos con control automático de dirección RS-485, hasta 115200 bps
- Conector DB-9 macho para un cableado sencillo
- Alimentación por PoE (IEEE 802.3af, Clase 1) o por bloque de terminales de +12 ~ 48 VDC
172,00 € por unidad
| 1-9 uds. | 172,00 € | |
|---|---|---|
| 10-30 uds. | 163,00 € | −5 % |
| 31+ uds. | 154,00 € | −10 % |
Información sobre el producto "tGW-718i-D Gateway Modbus TCP a RTU/ASCII, 1 puerto RS-232/422/485, PoE"
El tGW-718i-D es una pasarela compacta que permite a los maestros Modbus TCP o UDP comunicarse con dispositivos Modbus RTU o ASCII serie a través de Ethernet, eliminando los límites de longitud de cable de las redes serie tradicionales. Admite funcionamiento tanto maestro como esclavo en los lados TCP y serie, por lo que también puede interconectar dos dispositivos Modbus serie a través de una red TCP/IP.
Una caché de lectura almacena en la memoria del módulo las peticiones y respuestas anteriores. Las peticiones repetidas de maestros HMI o SCADA al mismo esclavo se responden de inmediato desde la caché, lo que reduce el tráfico en el bus RS-485 y proporciona respuestas TCP más rápidas. Se admiten hasta 32 conexiones TCP (maestros) por puerto serie.
La unidad se alimenta por Ethernet mediante PoE de Clase 1 según IEEE 802.3af, o desde un bloque de terminales de +12 ~ 48 VDC. El código de pedido incluye un cable de alimentación de conector DC a 2 hilos, 0,3 M. La configuración se realiza a través de un servidor web integrado mediante HTTP, y el módulo se monta en carril DIN.
Aplicaciones
- Automatización de fábricas
- Automatización de edificios y viviendas
- Diagnóstico y gestión remotos
- Monitorización solar
| Aislamiento: | 1000 VDC (serie) |
|---|---|
| Carcasa: | Plástico |
| Entrada de alimentación: | +12 ~ 48 VDC |
| Interfaz: | Ethernet, RS-232/RS-422/RS-485 |
| Montaje: | Riel DIN |
| Protocolo: | Modbus TCP |
| Puertos: | 1 serie, 1 Ethernet |
| Temperatura de operación: | -25 ~ +75 °C |
| Tipo de producto: | Pasarela Modbus |
| PoE: | IEEE 802.3af, Clase 1 |
Especificaciones
| Módulo de CPU | |
|---|---|
| CPU | ARM de 32 bits |
| Ethernet | |

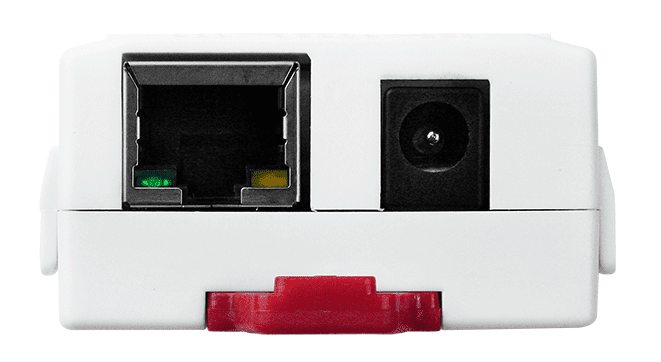

| Puertos | 10/100 Base-TX, RJ-45 de 8 pines x 1, (autonegociación, MDI/MDIX automático, indicador LED) PoE (IEEE 802.3af, Clase 1) |
| Puertos COM | |
| Puertos | 1 x RS-232/RS-485/RS-422 de 5 hilos (aislamiento de alimentación de 1000 VDC) |
| Velocidad en baudios | 115200 bps máx. |
| Resistencia de polarización | Sí, 1 KΩ |
| Paridad | Ninguna, Impar, Par, Marca, Espacio |
| Bit de datos | 5, 6, 7, 8 |
| Bit de parada | 1, 2 |
| Dirección de nodo | 254 (máx.) |
| Alimentación | |
| Consumo | 0,07 A @ 24 VDC |
| Alimentado por PoE | IEEE 802.3af, Clase 1 |
| Alimentado desde bloque de terminales | +12 ~ 48 VDC |
| Mecánico | |
| Carcasa | Plástico |
| Dimensiones (mm) | 52 mm x 95 mm x 27 mm (W x H x D) |
| Instalación | Montaje en riel DIN |
| Entorno | |
| Temperatura de funcionamiento | -25 ~ +75 °C |
| Temperatura de almacenamiento | -30 ~ +80 °C |
| Humedad | 10 ~ 90 % HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
