PCI-1002LU/S Tarjeta DAQ multifunción PCI universal, 110 kS/s 32 canales AI

2AB125R es una resistencia DIP de 125 ohmios con una tolerancia ajustada del 0,1 % y una potencia nominal de 1/4 W. Su construcción de película metálica ofrece un coeficiente de temperatura de 50 ppm/℃, lo que la hace adecuada para circuitos en los que importa un valor de resistencia estable y bien definido.Los ingenieros suelen elegir esta referencia cuando se necesita un valor fijo y preciso en una placa con formato DIP, y la certificación RoHS es relevante cuando se especifican componentes conformes.Resistencia: 125 ohmiosTolerancia: 0,1 %Potencia nominal: 1/4 WCoeficiente de temperatura: 50 ppm/℃

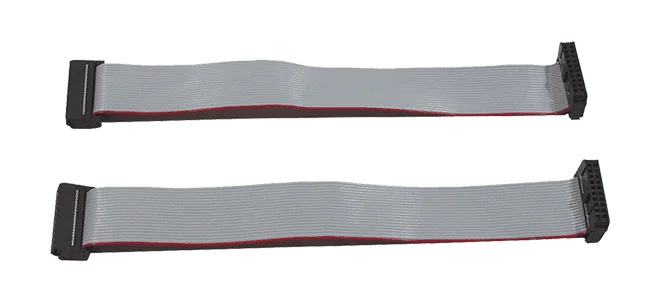

Cable plano, 20 pines, 20 cm (1 juego, 2 cables).

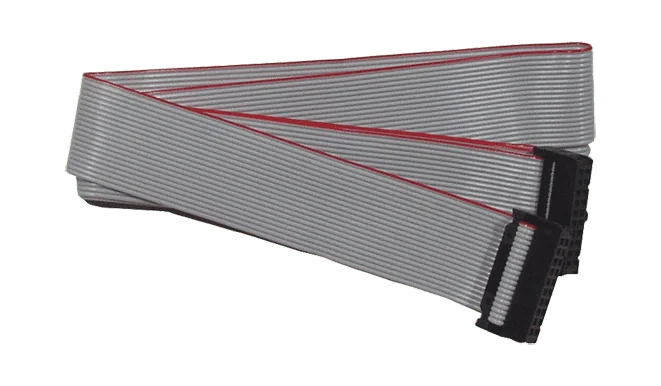

Cable plano, 20 pines, 1 m.

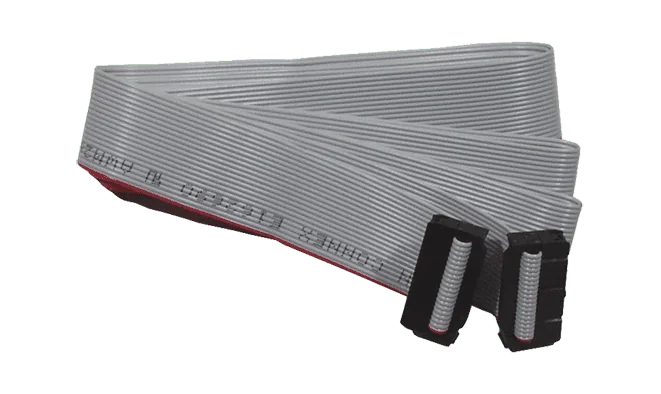

Cable plano, 20 pines, 2 m.

Cable macho a macho DB37, 1 m.

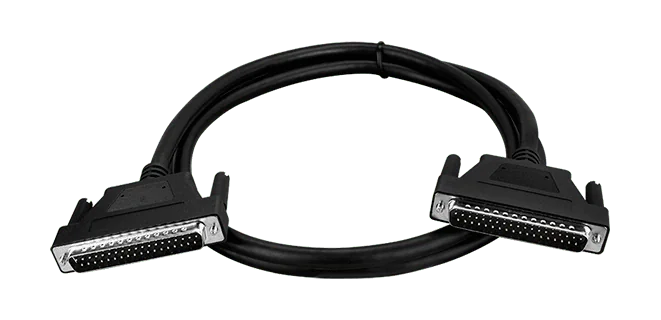

Cable DB37 macho a macho, diseño monolítico delgado (alta velocidad), 1,5 m.

Cable DB37 macho a macho, diseño monolítico delgado (alta velocidad), 3 m.

La DB-16P CR es una placa hija de entrada digital aislada de 16 canales para la placa A-82X, cualquier placa de la serie 812pg, 711, 726 o 720 y placas multifunción con bus PCI. Cada canal utiliza un optoacoplador bidireccional con una resistencia para la detección de corriente, por lo que la placa funciona tanto con entradas de CC como de CA.Úsela para detectar señales de CC desde niveles TTL hasta 24 V o una amplia gama de señales de CA. El aislamiento óptico protege el ordenador host de las grandes tensiones de modo común, los bucles de tierra y los picos de tensión habituales en entornos industriales.Nivel ON: 2,8 VCC~24 VCC (máx.), o 4 VCA~24 VCA (máx.) a 1 kHzNivel OFF: 1 VCC (máx.), o 1 VCA (máx.) a 1 kHzVelocidad de respuesta: 20 µs sin filtro / 2,2 ms con filtroConsumo: 12 V / 0,53 A; 5 V / 0,2 AAplicacionesDetección de entradas digitales aisladasGestión de energíaAutomatización de pruebasControl de procesos

La DB-16R es una placa hija de salida por relés de 16 canales que permite a un puerto de salida digital conmutar 16 relés Form C. Cada relé se activa aplicando una señal de 5 V a su canal en el conector de cable plano de 20 pines, de modo que la placa puede controlarse directamente desde un A-82X, un DIO-64 o cualquier otro puerto de salida digital compatible.Cada relé dispone de un LED indicador que se enciende mientras el relé está activo, lo que facilita la comprobación del estado de los canales durante la puesta en marcha y la localización de averías. El cableado de campo se realiza mediante bornes de tornillo, y se incluye una entrada de alimentación independiente también con bornes de tornillo, de modo que la placa no toma su alimentación del PC anfitrión.Capacidad de los contactos de relé: 0,5 A a 120 VCA o 1 A a 24 VCCTiempo de activación de 6 ms y tiempo de liberación de 3 msIncluye cable plano CA-2010 de 20 pines, 1 mAplicacionesControl on/offGestión energéticaAutomatización de pruebasControl de procesos

DB-1825 CR es una placa de bornes de tornillo con conector DB37 hembra que ofrece al ingeniero una forma práctica de cablear las señales de campo a las tarjetas de adquisición de datos PCI-1202U, PCI-1602U y PCI-1802U. La conexión se realiza mediante un único cable de 37 pines, con 32 canales de entrada asimétricos y 16 canales diferenciales disponibles en los bornes.El código de pedido incluye un cable CA-3710 (DB37 macho a macho, 45º, 1 m), por lo que la placa puede conectarse a la tarjeta DAQ directamente desde la caja. La placa dispone además de pistas vacías para la detección de rotura de cable, un filtro paso bajo, una resistencia shunt de corriente y un divisor de tensión, que se montan mediante soldadura manual cuando sea necesario.La placa mide 170 mm x 114 mm y está especificada para una temperatura de funcionamiento de 0~ +60 °C, una temperatura de almacenamiento de -30 ~ +80 °C y un rango de humedad del 10% al 90%, sin condensación.AplicacionesCableado de señales de campo a las tarjetas de adquisición de datos PCI-1202U, PCI-1602U y PCI-1802UIncorporación de acondicionamiento de señal montado por el usuario, como filtrado, derivación de corriente o divisón de tensión en la placa

DN-20 CR es un bloque conector de E/S montado en carril DIN que distribuye dos cabezales de 20 pines a bornes de tornillo pin a pin, ofreciendo a los ingenieros una forma práctica de cablear las señales de campo en el armario de control en lugar de terminar directamente los cables planos.Cada cabezal de 20 pines se conecta a su propio juego de bornes de tornillo con un paso de 5,08 mm, de modo que el cableado puede verificarse y mantenerse sin alterar las conexiones de cable. La placa se suministra con dos cables planos CA-2010, cada uno de 20 pines y 1 m de longitud, para la conexión en el lado del cabezal.La placa está clasificada para funcionamiento de 0 ~ 60 °C y cuenta con las marcas de certificación CE, UKCA, FCC, RoHS y WEEE. Las dimensiones totales son 147 mm x 75 mm.AplicacionesCableado de campo para conexiones de E/S mediante cabezal de 20 pinesInstalación en armario de control sobre carril DIN

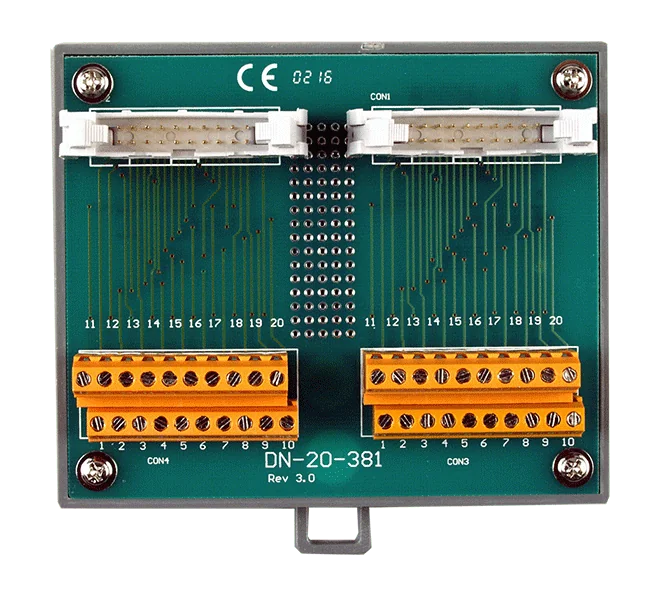

La DN-20-381 es una placa hija DAQ que distribuye dos cabezales de 20 pines a bornes de tornillo pin a pin, lo que ofrece a los ingenieros una forma práctica de cablear las señales de E/S desde un cabezal de 20 pines hasta las conexiones de campo. Está diseñada para montaje en carril DIN en armario y tiene un paso de bornes de 3,81 mm.Se incluyen dos cables planos CA-2010 (20 pines, 1 m), de modo que la placa puede conectarse a una fuente de cabezal compatible directamente desde la caja. La placa mide 103 mm x 86 mm y está clasificada para una temperatura de funcionamiento de 0 ~ 60 °C.La DN-20-381 cuenta con las marcas CE, UKCA, FCC y WEEE. Compruebe la disposición de los cabezales de su placa principal antes de hacer el pedido, ya que la placa de bornes está pensada para E/S mediante cabezal de 20 pines.AplicacionesCableado de señales de campo desde la E/S de una placa hija DAQ con cabezal de 20 pines hasta bornes de tornilloInstalaciones en armario con cableado de bornes montado en carril DIN
