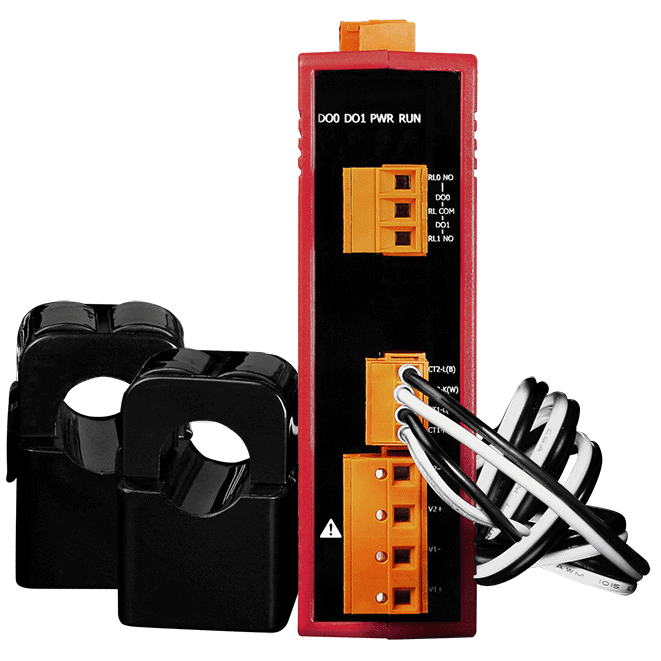

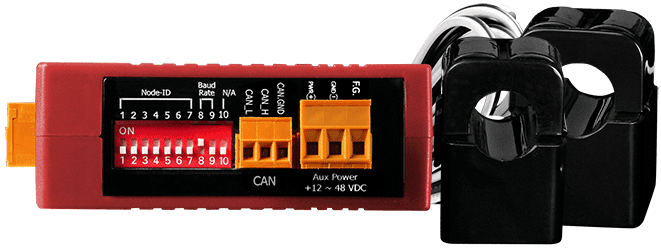

PM-3112-240P-CPS Medidor de energía monofásico, 2 circuitos, CANopen, TC de 200 A

PM-3112-100P-CPS CR es un medidor de potencia monofásico de dos circuitos con interfaz CANopen, pensado para ingenieros que necesitan datos eléctricos en tiempo real de un equipo montado en carril DIN. Cada circuito utiliza un transformador de corriente tipo pinza de 60 A con una apertura de 10 mm y un cable de 4 m, de modo que la unidad puede instalarse en conductores existentes sin desconectar la carga.El medidor ofrece valores de tensión e intensidad eficaces verdaderos (TRMS), potencia activa, aparente y reactiva, los correspondientes valores de energía, factor de potencia y frecuencia, actualizados cada segundo. La precisión de potencia es superior al 0,5 % con PF=1, y la entrada de medida admite 10 ~ 300 V a 50/60 Hz, con un rango de corriente de 0,05 A ~ 60 A para este TC.La comunicación se realiza mediante CANopen a 125 k (por defecto), 250 k, 500 k o 1 M, seleccionables mediante microinterruptores DIP. Dos salidas de relé de potencia tipo A (contacto NA) con capacidad de 5 A @ 250 VAC o 30 VDC pueden accionar sirenas o luces indicadoras para mensajes de alarma. La carcasa de plástico mide 33 x 127 x 100 mm (An x L x Al) y funciona entre -20 ~ +70 °C.AplicacionesSupervisión de generadoresSistemas de distribución en cuadros de maniobraGestión energética

PM-3112-160P-CPS CR es un medidor de potencia para carril DIN que informa del consumo eléctrico en tiempo real de dos circuitos monofásicos independientes a través de CANopen. Cada circuito tiene su propia tensión de referencia, por lo que una sola unidad puede cubrir dos alimentaciones en una envolvente compacta.Esta variante incorpora dos transformadores de corriente de pinza de 100 A con 16 mm de diámetro interior y cables de 4 m, lo que facilita la instalación sobre conductores existentes. La entrada de tensión admite de 10 a 300 VCA, y las dos salidas de relé de potencia tipo A, con capacidad nominal de 5 A a 250 VCA o 30 VCC, pueden accionar sirenas o luces para la señalización de alarmas.Mide Vrms, Irms, kW, kWh, kVA, kVAh, kVAR, kVARh, factor de potencia y frecuenciaActualiza los datos cada segundoDiseñado para su uso en circuitos de generadores, cuadros de distribución y distribución eléctricaAplicacionesMonitorización de generadoresSistemas de distribución en cuadros eléctricosGestión energética

PM-3114-100P-CPS CR es un medidor de energía compacto para riel DIN destinado a la monitorización de energía monofásica mediante CANopen. Mide el valor eficaz real (RMS) de tensión y corriente, y reporta las potencias activa, aparente y reactiva, la energía, el factor de potencia y la frecuencia, con una actualización cada segundo, de modo que los ingenieros pueden seguir el consumo del equipo monitorizado mientras está en funcionamiento.Esta variante incluye cuatro transformadores de corriente de 60 A de tipo pinza, cada uno con un diámetro interior de 10 mm y un cable de 4 m. El rango de entrada de corriente es de 0,05 A a 60 A, y la entrada de tensión admite de 10 a 300 VAC. El medidor soporta cuatro circuitos monofásicos independientes y dos salidas de relé de potencia de tipo Form A, que pueden accionar sirenas o luces para la señalización de alarmas.La unidad es adecuada para la monitorización de generadores, sistemas de distribución en cuadros de conmutación y proyectos de gestión energética en los que la instalación de TC de tipo pinza sin desconectar conductores supone una ventaja. Su precisión en W es mejor que el 0,5 % con PF=1.AplicacionesMonitorización de generadoresSistemas de distribución en cuadros de conmutaciónGestión energética

El PM-3114-160P-CPS CR supervisa cuatro circuitos monofásicos simultáneamente, ofreciendo lecturas en tiempo real de tensión, corriente, potencia y energía de cada circuito. Se suministra con cuatro transformadores de corriente tipo pinza de 100 A, con un diámetro interior de 16 mm y cables de 4 m, lo que simplifica la instalación en conductores existentes.Las mediciones incluyen tensión y corriente en valor eficaz verdadero (True RMS), potencia y energía activa, aparente y reactiva, factor de potencia y frecuencia, actualizadas cada segundo. Los datos están disponibles a través de CANopen, con la velocidad de transmisión seleccionable mediante interruptores DIP entre 125 k (por defecto), 250 k, 500 k y 1 M. Dos salidas de relé de potencia tipo Form A pueden accionar sirenas o luces para la señalización de alarmas.El medidor acepta una entrada de 10 ~ 300 VAC y se alimenta con 12 ~ 48 VDC. Su carcasa de plástico se monta en raíl DIN y funciona entre -20 ~ +70 °C, lo que lo hace adecuado para la supervisión de generadores y sistemas de distribución en cuadros de maniobra.AplicacionesSupervisión de generadoresSistemas de distribución en cuadros de maniobraGestión energética
