PM-3114-100P-CPS Medidor de energía monofásico, 4 circuitos CANopen con TC de 60 A

El PM-3114-160P-CPS CR supervisa cuatro circuitos monofásicos simultáneamente, ofreciendo lecturas en tiempo real de tensión, corriente, potencia y energía de cada circuito. Se suministra con cuatro transformadores de corriente tipo pinza de 100 A, con un diámetro interior de 16 mm y cables de 4 m, lo que simplifica la instalación en conductores existentes.Las mediciones incluyen tensión y corriente en valor eficaz verdadero (True RMS), potencia y energía activa, aparente y reactiva, factor de potencia y frecuencia, actualizadas cada segundo. Los datos están disponibles a través de CANopen, con la velocidad de transmisión seleccionable mediante interruptores DIP entre 125 k (por defecto), 250 k, 500 k y 1 M. Dos salidas de relé de potencia tipo Form A pueden accionar sirenas o luces para la señalización de alarmas.El medidor acepta una entrada de 10 ~ 300 VAC y se alimenta con 12 ~ 48 VDC. Su carcasa de plástico se monta en raíl DIN y funciona entre -20 ~ +70 °C, lo que lo hace adecuado para la supervisión de generadores y sistemas de distribución en cuadros de maniobra.AplicacionesSupervisión de generadoresSistemas de distribución en cuadros de maniobraGestión energética

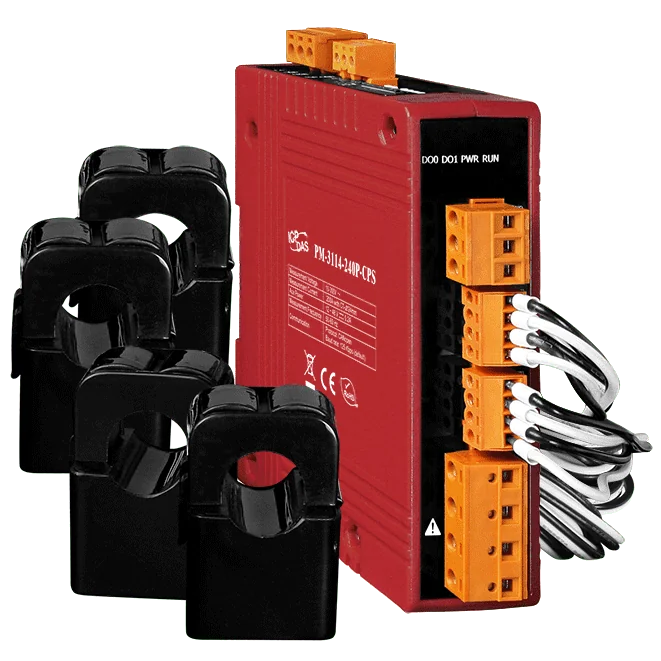

El PM-3114-240P-CPS CR es un medidor de potencia para carril DIN que mide cuatro circuitos monofásicos e informa de los resultados a través de CANopen. Está pensado para ingenieros que necesitan datos de valor eficaz real (True RMS) de tensión, corriente, potencia, energía y factor de potencia desde un único módulo compacto, con la corriente leída mediante transformadores de pinza en lugar de conexiones cableadas.Cada circuito se mide mediante un TC de pinza de 24 mm con un rango de 0,15 A ~ 200 A, y los cuatro TC se suministran con cables de 4 m. El medidor acepta una entrada de 10 ~ 300 VAC a 50/60 Hz y actualiza sus datos cada segundo. La precisión para W es mejor que 0,5% con PF=1.La potencia y energía activa, aparente y reactiva, así como la frecuencia, están disponibles para su monitorización.Dos salidas de relé de potencia Form A (5 A @ 250 VAC o 5 A @ 30 VDC) pueden accionar sirenas o luces para la señalización de alarmas.AplicacionesMonitorización de generadoresSistemas de distribución en cuadros de conmutaciónGestión energética

PM-3112-100P-CPS CR es un medidor de potencia monofásico de dos circuitos con interfaz CANopen, pensado para ingenieros que necesitan datos eléctricos en tiempo real de un equipo montado en carril DIN. Cada circuito utiliza un transformador de corriente tipo pinza de 60 A con una apertura de 10 mm y un cable de 4 m, de modo que la unidad puede instalarse en conductores existentes sin desconectar la carga.El medidor ofrece valores de tensión e intensidad eficaces verdaderos (TRMS), potencia activa, aparente y reactiva, los correspondientes valores de energía, factor de potencia y frecuencia, actualizados cada segundo. La precisión de potencia es superior al 0,5 % con PF=1, y la entrada de medida admite 10 ~ 300 V a 50/60 Hz, con un rango de corriente de 0,05 A ~ 60 A para este TC.La comunicación se realiza mediante CANopen a 125 k (por defecto), 250 k, 500 k o 1 M, seleccionables mediante microinterruptores DIP. Dos salidas de relé de potencia tipo A (contacto NA) con capacidad de 5 A @ 250 VAC o 30 VDC pueden accionar sirenas o luces indicadoras para mensajes de alarma. La carcasa de plástico mide 33 x 127 x 100 mm (An x L x Al) y funciona entre -20 ~ +70 °C.AplicacionesSupervisión de generadoresSistemas de distribución en cuadros de maniobraGestión energética

PM-3112-160P-CPS CR es un medidor de potencia para carril DIN que informa del consumo eléctrico en tiempo real de dos circuitos monofásicos independientes a través de CANopen. Cada circuito tiene su propia tensión de referencia, por lo que una sola unidad puede cubrir dos alimentaciones en una envolvente compacta.Esta variante incorpora dos transformadores de corriente de pinza de 100 A con 16 mm de diámetro interior y cables de 4 m, lo que facilita la instalación sobre conductores existentes. La entrada de tensión admite de 10 a 300 VCA, y las dos salidas de relé de potencia tipo A, con capacidad nominal de 5 A a 250 VCA o 30 VCC, pueden accionar sirenas o luces para la señalización de alarmas.Mide Vrms, Irms, kW, kWh, kVA, kVAh, kVAR, kVARh, factor de potencia y frecuenciaActualiza los datos cada segundoDiseñado para su uso en circuitos de generadores, cuadros de distribución y distribución eléctricaAplicacionesMonitorización de generadoresSistemas de distribución en cuadros eléctricosGestión energética
