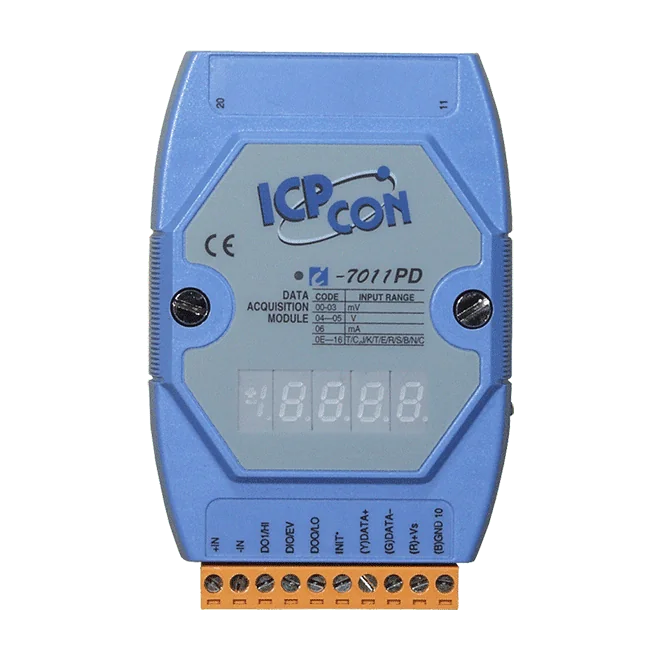

I-7011PD 1-ch Módulo de entrada de termopar con pantalla LED, DCON

El I-7011 CR es un módulo de E/S remotas RS-485 con una entrada analógica diferencial que acepta señales de tensión, corriente y termopar. Este código de pedido con cubierta azul (CR) utiliza el protocolo DCON en su puerto serie, con una velocidad de transmisión configurable de 1200 a 115200 bps y formato de datos fijo (N, 8, 1).La entrada analógica admite termopares de tipo J, K, T, E, R, S, B, N y C, con detección de termopar abierto para la localización de fallos. Los rangos de tensión van de ±15 mV a ±2,5 V, y la resolución de 16 bits proporciona una precisión de ±0,1 % del FSR con una frecuencia de muestreo total de 10 Hz. La entrada de corriente (±20 mA) requiere una resistencia externa opcional de 125 Ω.La entrada digital puede utilizarse como contador de eventos de 50 Hz, y las dos salidas de colector abierto tipo sumidero pueden funcionar como alarmas de nivel alto/bajo, con valores programables de encendido y de seguridad. El aislamiento interno del módulo es de 3000 VCC, y el módulo se alimenta de +10 a +30 VCC con protección contra inversión de polaridad. Se monta en raíl DIN y está diseñado para funcionar entre -25 y +75 °C.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El I-7011D CR es un módulo de E/S para montaje en carril DIN que mide señales de tensión, corriente o termopar a través de RS-485 mediante el protocolo DCON. Su única entrada analógica diferencial ofrece una resolución de 16 bits y admite los tipos de termopar estándar J, K, T, E, R, S, B, N y C, con detección de termopar abierto para advertir de un cableado de sensor roto.Además del canal analógico, el módulo dispone de una entrada digital de contacto seco configurada como contador de eventos de 50 Hz y dos salidas digitales de colector abierto que pueden utilizarse para señalización de alarmas de nivel alto y bajo. Una pantalla LED de 5 dígitos de 7 segmentos y un LED de estado de alimentación y comunicación proporcionan visibilidad local sin necesidad de PC.El módulo está aislado a 3000 VDC entre sus circuitos internos y ofrece un doble watchdog integrado para la supervisión del módulo y de la comunicación. Se alimenta de +10 ~ +30 VDC con protección contra inversión de polaridad y está clasificado para funcionar entre -25 ~ +75 °C. Este código de pedido con cubierta azul es adecuado para automatización de edificios, fábricas y máquinas, mantenimiento y diagnóstico remotos y equipos de prueba.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El I-7011P CR es un módulo de entrada de termopar de 1 canal para la serie de E/S remotas I-7000, que se comunica por RS-485 con el protocolo DCON. Su entrada analógica admite señales de tensión, corriente y termopar, y esta variante añade compatibilidad con los termopares tipo L y M además del rango estándar, lo que lo hace adecuado para tipos de sensor que el I-7011 básico no cubre.Además de la entrada analógica, el módulo incorpora una entrada digital que funciona como contador de eventos de 50 Hz y dos salidas digitales de colector abierto configurables como alarma de nivel alto/bajo. La detección de termopar abierto ayuda a identificar cableado de sensor roto.Datos eléctricos y mecánicos clave para el diseño del sistema:Aislamiento interno del módulo de 3000 VDCAlimentación de +10 ~ +30 VDC con protección contra inversión de polaridadMontaje en carril DIN, 72 x 123 x 35 mmTemperatura de funcionamiento de -25 ~ +75 °CAplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El M-7011-G (código de pedido M-7011-G CR) es un módulo de entrada analógica de un canal de la gama de E/S remotas RS-485 M-7000. Acepta señales de tensión, corriente y termopar, con los tipos de termopar J, K, T, E, R, S, B, N y C, y las convierte con una resolución de 16 bits.Además del canal analógico, el módulo incorpora una entrada digital que puede funcionar como contador de eventos a 50 Hz y dos salidas digitales de colector abierto que pueden utilizarse como alarmas de nivel alto/bajo. Incluye detección de hilo abierto para las entradas de termopar y aislamiento interno de 3000 VDC.La comunicación se realiza a través de un puerto RS-485 con Modbus RTU o DCON, configurable mediante software, a 1200 ~ 115200 bps. Un doble watchdog integrado y una entrada de alimentación de +10 ~ +30 VDC completan las especificaciones.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

M-7011D-G es un módulo de E/S RS-485 de un solo canal que acepta señales de termopar, tensión e intensidad y las convierte en lecturas digitales para un sistema host. Su resolución de 16 bits y la detección de termopar abierto lo hacen adecuado para tareas de monitorización de temperatura donde es importante identificar fallos en los sensores.Además de la entrada analógica, el módulo dispone de una entrada digital configurada como contador de eventos de 50 Hz y de dos salidas digitales de colector abierto que pueden configurarse como alarmas de nivel alto/bajo. Los valores de las salidas al encendido y de seguridad son programables. Un doble watchdog integrado y un aislamiento interno de 3000 VDC contribuyen a un funcionamiento fiable en instalaciones automatizadas.La variante de carcasa gris con display LED de 7 segmentos de 5 dígitos se comunica a través de un único puerto RS-485 utilizando Modbus RTU o DCON, seleccionables por software, a velocidades de 1200 ~ 115200 bps. Se monta en carril DIN y funciona con una alimentación de +10 ~ +30 VDC en un rango de -25 ~ +75 °C.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de ensayo
