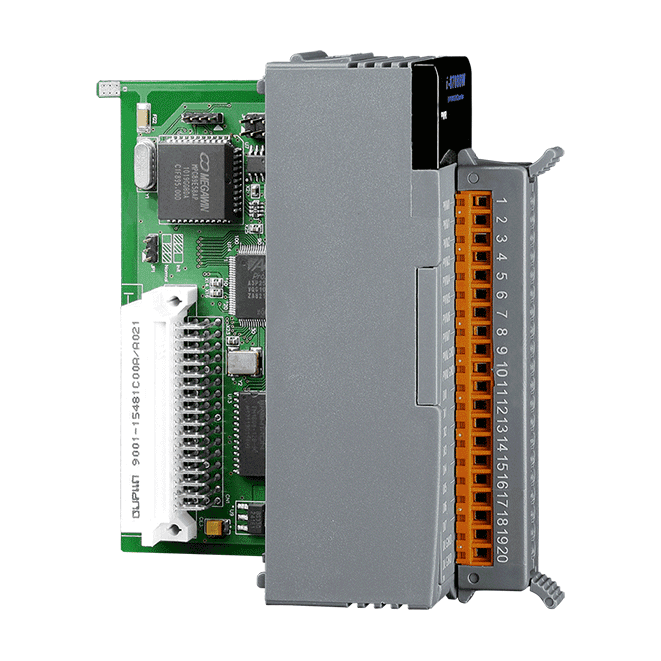

I-87088W-G Módulo de 8 canales de salida PWM y 8 canales de entrada de contador de alta velocidad

El I-87088W-G/S ofrece ocho canales de salida PWM y ocho entradas de contador de alta velocidad en un único módulo de E/S para PAC I-8K/I-87K. La PWM se utiliza para alimentar cargas de tipo analógico conmutando una salida digital con un ciclo de trabajo y una frecuencia variables, lo que resulta adecuado para el control de posición o velocidad de motores, la regulación de la intensidad de lámparas y el control de la velocidad de ventiladores.Según la aplicación, las salidas PWM pueden configurarse en modo ráfaga o en modo continuo, y cada canal puede funcionar de forma individual o en operación sincronizada. La salida puede iniciarse mediante disparo por software o por hardware. Cada canal de entrada digital también puede operar como contador de hasta 1 MHz, con cuentas de 32 bits.La variante /S permite aumentar la tensión de carga de +3,5 a +50 V tanto para las salidas PWM como para los canales de contador. La lista de precios de este código de pedido incluye una placa externa DN-8P8C/S.AplicacionesControl de posición o velocidad de motoresRegulación de la intensidad de lámparasControl de la velocidad de ventiladores

El I-87082W-G CR es un módulo de entrada de contador y frecuencia de dos canales para ingenieros que necesitan conteo de pulsos de alta velocidad o medición de frecuencia dentro de un sistema de E/S PAC I-8K/I-87K. Cada canal puede configurarse para funcionamiento como contador o como frecuencímetro, con recuentos de 32 bits y entradas de hasta 100 kHz.Cada entrada puede elegirse como aislada o no aislada para adaptarse a la fuente de señal. Las entradas aisladas ofrecen un aislamiento de 3750 Vrms y aceptan niveles ON de +3,5 VDC a +30 VDC. Las entradas no aisladas utilizan un umbral programable entre 0 y +5 VDC. Un filtro digital programable y un filtro paso bajo ayudan a rechazar el ruido con anchos de pulso inferiores al ancho mínimo alto o bajo.Dos salidas de colector abierto de tipo sink proporcionan señalización de alarma programable, y el módulo incluye un puerto RS-485 que utiliza el protocolo DCON. Un doble watchdog, con un watchdog del módulo de 1,6 segundos y un watchdog de comunicación programable, añade supervisión para instalaciones sin vigilancia.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El I-87084W-G CR es un módulo de entrada de alta velocidad de 32 bits, indicado para ingenieros que necesitan contar pulsos, medir frecuencia o leer la posición de un encoder en el backplane de E/S de un PAC. Cada uno de sus ocho canales se puede configurar de forma individual, de modo que algunos pueden funcionar como contadores ascendentes mientras otros miden frecuencia, actúan como contadores ascendentes/descendentes o leen señales de encoder.El módulo ofrece un filtro digital programable que suprime los pulsos parásitos más estrechos que su ancho mínimo en nivel alto o bajo, y este filtro funciona tanto con entradas aisladas como no aisladas. En modo contador, una copia de seguridad virtual por batería conserva los valores del contador. El aislamiento se selecciona mediante un jumper, y el módulo está clasificado para un aislamiento intramódulo de 2000 VDC.La comunicación se realiza a través de un único puerto RS-485 con el protocolo DCON, a velocidades de 1200 a 115200 bps. El módulo tiene un rango de temperatura de funcionamiento de -25 ~ +75 °C y cuenta con certificaciones CE, UKCA, FCC, RoHS y WEEE.AplicacionesMedición por contadorMedición de frecuenciaControl de movimiento con encoder

El I-87089W-G es un módulo de entrada de hilo vibrante para ingenieros que necesitan leer sensores de frecuencia de resonancia y enviar los resultados a un sistema de control a través de un enlace serie. Mide las frecuencias de los hilos de los sensores entre 450 ~ 6000 Hz y proporciona una lectura de temperatura para cada sensor a través de sus cables de temperatura.El módulo admite de 8 ~ 32 entradas de hilo vibrante. Se pueden conectar unidades DN-1618UB adicionales para ampliar un único I-87089W/S hasta 32 canales. La excitación utiliza una onda cuadrada mejorada, y el módulo aísla los canales entre sí a 1 kV y 3000 VCC dentro del módulo.La comunicación se realiza a través de un puerto RS-485 con DCON a 1200 ~ 115200 bps, con formato de datos N, 8, 1. Incluye un watchdog del módulo y un watchdog de comunicación programable. La unidad está especificada para un rango de funcionamiento de -25 ~ +75 °C.AplicacionesLectura de sensores de hilo vibrante, donde la tensión del hilo se deriva de la frecuencia de resonancia
