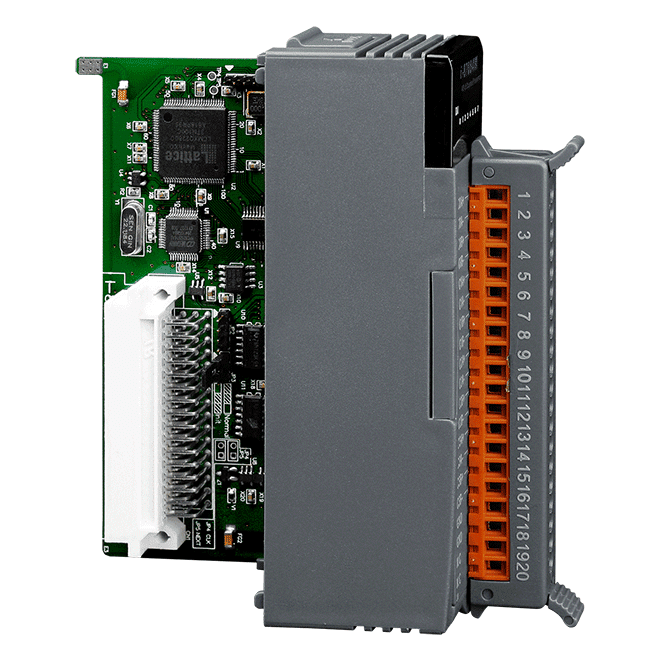

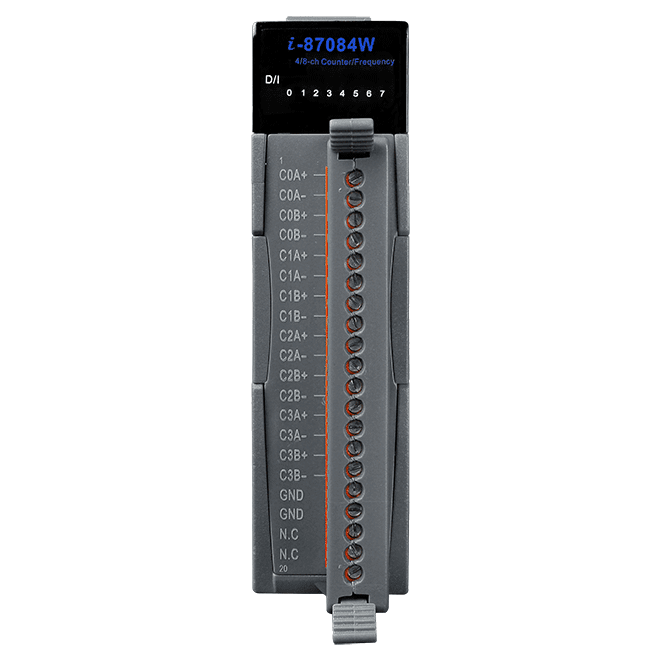

I-87084W-G 4/8- canales, módulo de entrada de contador/frecuencia/encoder, hasta 1 MHz

El I-87082W-G CR es un módulo de entrada de contador y frecuencia de dos canales para ingenieros que necesitan conteo de pulsos de alta velocidad o medición de frecuencia dentro de un sistema de E/S PAC I-8K/I-87K. Cada canal puede configurarse para funcionamiento como contador o como frecuencímetro, con recuentos de 32 bits y entradas de hasta 100 kHz.Cada entrada puede elegirse como aislada o no aislada para adaptarse a la fuente de señal. Las entradas aisladas ofrecen un aislamiento de 3750 Vrms y aceptan niveles ON de +3,5 VDC a +30 VDC. Las entradas no aisladas utilizan un umbral programable entre 0 y +5 VDC. Un filtro digital programable y un filtro paso bajo ayudan a rechazar el ruido con anchos de pulso inferiores al ancho mínimo alto o bajo.Dos salidas de colector abierto de tipo sink proporcionan señalización de alarma programable, y el módulo incluye un puerto RS-485 que utiliza el protocolo DCON. Un doble watchdog, con un watchdog del módulo de 1,6 segundos y un watchdog de comunicación programable, añade supervisión para instalaciones sin vigilancia.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

I-87088W-G CR es un módulo de 8 canales de salida PWM y 8 canales de contador para la serie de perfil alto I-8K/I-87K. Sus salidas PWM generan formas de onda de ciclo de trabajo y frecuencia variables que pueden controlar circuitos de control de tipo analógico, como la posición o velocidad de motores, el brillo de lámparas y la velocidad de ventiladores, sin necesidad de una tarjeta de salida analógica independiente.Cada canal PWM puede funcionar en modo ráfaga o en modo continuo, y puede iniciarse mediante disparo por hardware o por software. Las salidas pueden ajustarse de forma individual o accionarse de forma síncrona. Todos los canales de entrada digital pueden funcionar como contadores de alta velocidad de hasta 1 MHz, con recuentos de 32 bits.El módulo se comunica a través de un puerto RS-485 mediante el protocolo DCON a una velocidad de 1200 ~ 115200 bps. Incluye un watchdog del módulo y un watchdog de comunicación programable, y el aislamiento interno del módulo es de 3750 VDC. La variante -G cumple con RoHS. Para una tensión de carga PWM de hasta +50 V, conviene considerar la variante separada I-87088W-G/S; este código está especificado para una tensión de carga de +3,5 ~ +5 VDC.AplicacionesControl de motoresControl de posición y velocidadRegulación de brillo de lámparasControl de velocidad de ventiladores

El I-87088W-G/S ofrece ocho canales de salida PWM y ocho entradas de contador de alta velocidad en un único módulo de E/S para PAC I-8K/I-87K. La PWM se utiliza para alimentar cargas de tipo analógico conmutando una salida digital con un ciclo de trabajo y una frecuencia variables, lo que resulta adecuado para el control de posición o velocidad de motores, la regulación de la intensidad de lámparas y el control de la velocidad de ventiladores.Según la aplicación, las salidas PWM pueden configurarse en modo ráfaga o en modo continuo, y cada canal puede funcionar de forma individual o en operación sincronizada. La salida puede iniciarse mediante disparo por software o por hardware. Cada canal de entrada digital también puede operar como contador de hasta 1 MHz, con cuentas de 32 bits.La variante /S permite aumentar la tensión de carga de +3,5 a +50 V tanto para las salidas PWM como para los canales de contador. La lista de precios de este código de pedido incluye una placa externa DN-8P8C/S.AplicacionesControl de posición o velocidad de motoresRegulación de la intensidad de lámparasControl de la velocidad de ventiladores

El I-87089W-G es un módulo de entrada de hilo vibrante para ingenieros que necesitan leer sensores de frecuencia de resonancia y enviar los resultados a un sistema de control a través de un enlace serie. Mide las frecuencias de los hilos de los sensores entre 450 ~ 6000 Hz y proporciona una lectura de temperatura para cada sensor a través de sus cables de temperatura.El módulo admite de 8 ~ 32 entradas de hilo vibrante. Se pueden conectar unidades DN-1618UB adicionales para ampliar un único I-87089W/S hasta 32 canales. La excitación utiliza una onda cuadrada mejorada, y el módulo aísla los canales entre sí a 1 kV y 3000 VCC dentro del módulo.La comunicación se realiza a través de un puerto RS-485 con DCON a 1200 ~ 115200 bps, con formato de datos N, 8, 1. Incluye un watchdog del módulo y un watchdog de comunicación programable. La unidad está especificada para un rango de funcionamiento de -25 ~ +75 °C.AplicacionesLectura de sensores de hilo vibrante, donde la tensión del hilo se deriva de la frecuencia de resonancia
