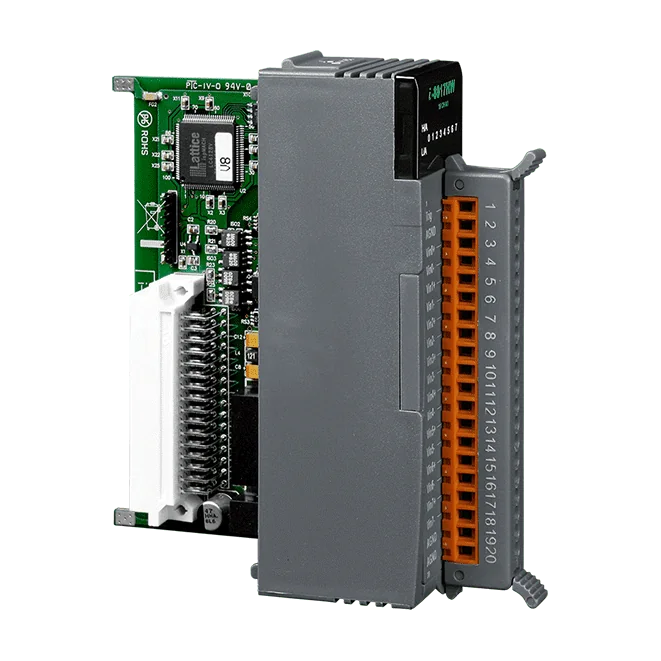

I-8017HW-G Módulo de entrada analógica, 8/16 canales 14 bits 100 kHz

El I-8017DW-G es un módulo de entrada analógica pensado para ingenieros que necesitan adquisición rápida y multicanal desde fuentes de tensión o corriente. Acepta 8 entradas diferenciales o 16 entradas de terminación simple, con resolución de 14 bits y un ancho de banda de 100 kHz.Cada canal puede configurarse de forma individual para ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC o ±20 mA. La entrada de corriente se selecciona mediante un jumper, y la resistencia interna para la medida diferencial de corriente también es seleccionable por jumper. El módulo se suministra con la entrada de tensión seleccionada por defecto. El muestreo alcanza 90 kS/s en modo de sondeo de un solo canal, 50 kS/s en modo de interrupción de un solo canal y 16 kS/s en modo de escaneo de 8 canales.El aislamiento es de 2500 VDC dentro del módulo, y cada terminal está protegido contra descargas ESD por contacto de ±4 kV. El pedido I-8017DW-G-G CR incluye el conector hembra DB37 CA-4002F con cubierta de plástico, por lo que está listo para el cableado en campo.AplicacionesSistemas de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibracionesGeneración de patrones digitales desde un puerto de E/S digital

I-8017HCW-G es un módulo de entrada analógica para tareas de adquisición de datos que requieren muchos canales y muestreo rápido. Admite 16 entradas asimétricas o 8 entradas diferenciales, y cada canal puede configurarse individualmente para uno de los rangos ±10 VCC, ±5 VCC, ±2,5 VCC, ±1,25 VCC o ±20 mA.El convertidor de 14 bits muestrea hasta 90 kS/s en modo de sondeo de un solo canal, con un ancho de banda de 100 kHz. Un puente interno selecciona la resistencia de entrada de corriente diferencial, y el módulo se suministra configurado para medición de tensión. La variante con código de pedido CR cubre la configuración estándar de esta versión con bloque de terminales de 20 pines.Cada canal está aislado con 2500 VCC de aislamiento interno del módulo y protegido contra descargas electrostáticas por contacto de ±4 kV en cada terminal, lo que resulta adecuado para armarios industriales con mucho ruido eléctrico. El módulo tiene un rango de funcionamiento de -25 ~ +75 °C y consume 2 W como máximo.AplicacionesSistemas de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibracionesGeneración de patrones digitales desde un puerto de E/S digital

El I-8017H CR es un módulo de entrada analógica diferencial de 8 canales para ingenieros que necesitan una medición rápida y configurable individualmente de señales de tensión o corriente. Cada canal puede configurarse con su propio rango de entrada, desde ±10 VDC hasta ±1,25 VDC, o a ±20 mA.El rendimiento de medición depende del convertidor de 14 bits y del modo de muestreo utilizado. El sondeo de un solo canal alcanza 100 kS/s, el modo de interrupción de un solo canal 50 kS/s y el modo de exploración de 8 canales 16 kS/s. El disparo puede ser interno o externo. La impedancia de entrada (20 K, 200 K o 20 M) se selecciona mediante puente.Las entradas de corriente requieren una resistencia externa opcional de 125 Ω, que debe instalarse para la medición en fuente de corriente. El módulo ofrece protección ESD de ±4 kV en cada terminal y aislamiento de 2500 VDC entre los circuitos internos del módulo. Esta variante CR tiene una cubierta azul y cuenta con marcado CE, FCC, RoHS y WEEE.AplicacionesSistema de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibracionesGeneración digital de patrones desde el puerto de E/S digital

El I-8017H-G es un módulo de entrada analógica diferencial de 8 canales para sistemas de E/S de PAC. Cada canal puede configurarse individualmente en uno de varios rangos de tensión o en ±20 mA, lo que resulta práctico cuando un único módulo debe manejar distintos tipos de sensores.El muestreo está disponible en tres modos: hasta 100 kS/s en modo de sondeo de un solo canal, 50 kS/s en modo de interrupción de un solo canal, y 16 kS/s al escanear los ocho canales. La impedancia de entrada se selecciona mediante puente, y el disparo puede ser interno o externo.Entrada de corriente: la medición de corriente requiere una resistencia externa opcional de 125 Ω. El módulo está especificado para una temperatura de funcionamiento de -25 ~ +75 °C y ofrece protección ESD de ±4 kV en cada terminal.AplicacionesAdquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibraciones
