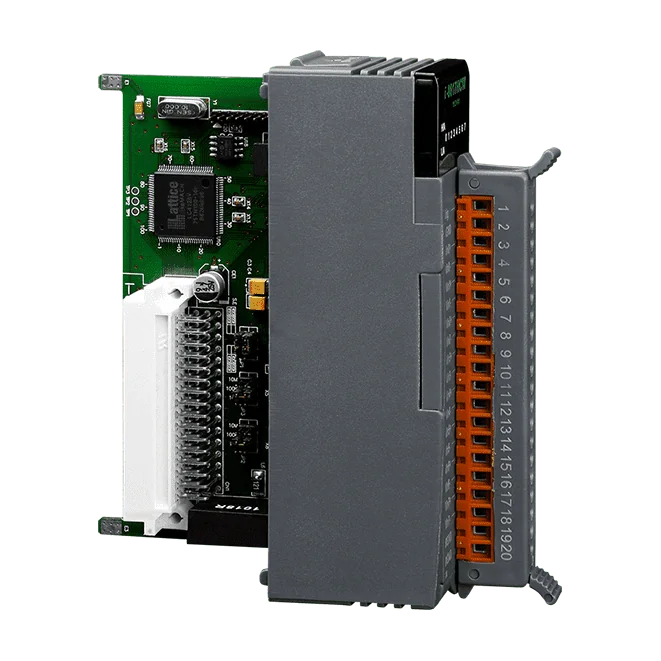

I-8017HCW-G Módulo de entrada analógica de 8/16 canales, 14 bits, 100 kHz, entrada de tensión/corriente

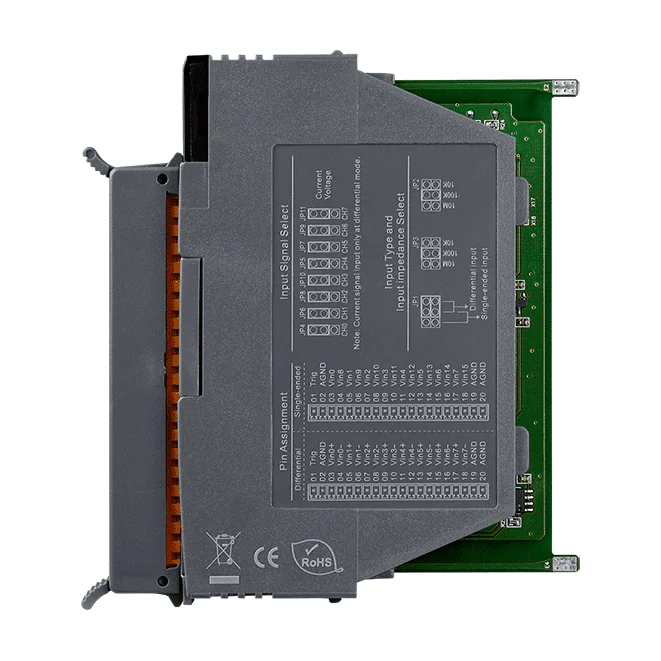

I-8017HW-G CR es un módulo de entrada analógica de alta velocidad para adquisición de datos y tareas de control donde importan la velocidad de muestreo y la flexibilidad de canales. Acepta 8 entradas diferenciales o 16 entradas de extremo simple, y cada canal puede configurarse con su propio rango de entrada, desde ±10 VDC hasta ±1,25 VDC, o ±20 mA cuando se requiere medición de corriente.El modo de sondeo de un solo canal ofrece hasta 90 kS/s, con un ancho de banda de 100 kHz y una resolución de 14 bits. La impedancia de entrada se selecciona mediante jumpers entre 20 K, 200 K o 20 M, lo que ayuda a adaptar el módulo a la fuente de señal. La medición de corriente requiere una resistencia externa opcional de 125 Ω, que debe instalarse por separado.El módulo proporciona un aislamiento intramódulo de 2500 VDC y protección ESD de ±4 kV en cada terminal, y cuenta con un bloque de terminales de 20 pines. Su rango de operación de -25 ~ +75 °C es adecuado para armarios industriales.AplicacionesSistemas de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibracionesGeneración de patrones digitales desde el puerto de E/S digital

El I-8017DW-G es un módulo de entrada analógica pensado para ingenieros que necesitan adquisición rápida y multicanal desde fuentes de tensión o corriente. Acepta 8 entradas diferenciales o 16 entradas de terminación simple, con resolución de 14 bits y un ancho de banda de 100 kHz.Cada canal puede configurarse de forma individual para ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC o ±20 mA. La entrada de corriente se selecciona mediante un jumper, y la resistencia interna para la medida diferencial de corriente también es seleccionable por jumper. El módulo se suministra con la entrada de tensión seleccionada por defecto. El muestreo alcanza 90 kS/s en modo de sondeo de un solo canal, 50 kS/s en modo de interrupción de un solo canal y 16 kS/s en modo de escaneo de 8 canales.El aislamiento es de 2500 VDC dentro del módulo, y cada terminal está protegido contra descargas ESD por contacto de ±4 kV. El pedido I-8017DW-G-G CR incluye el conector hembra DB37 CA-4002F con cubierta de plástico, por lo que está listo para el cableado en campo.AplicacionesSistemas de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibracionesGeneración de patrones digitales desde un puerto de E/S digital

El I-8017H CR es un módulo de entrada analógica diferencial de 8 canales para ingenieros que necesitan una medición rápida y configurable individualmente de señales de tensión o corriente. Cada canal puede configurarse con su propio rango de entrada, desde ±10 VDC hasta ±1,25 VDC, o a ±20 mA.El rendimiento de medición depende del convertidor de 14 bits y del modo de muestreo utilizado. El sondeo de un solo canal alcanza 100 kS/s, el modo de interrupción de un solo canal 50 kS/s y el modo de exploración de 8 canales 16 kS/s. El disparo puede ser interno o externo. La impedancia de entrada (20 K, 200 K o 20 M) se selecciona mediante puente.Las entradas de corriente requieren una resistencia externa opcional de 125 Ω, que debe instalarse para la medición en fuente de corriente. El módulo ofrece protección ESD de ±4 kV en cada terminal y aislamiento de 2500 VDC entre los circuitos internos del módulo. Esta variante CR tiene una cubierta azul y cuenta con marcado CE, FCC, RoHS y WEEE.AplicacionesSistema de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibracionesGeneración digital de patrones desde el puerto de E/S digital

El I-8017H-G es un módulo de entrada analógica diferencial de 8 canales para sistemas de E/S de PAC. Cada canal puede configurarse individualmente en uno de varios rangos de tensión o en ±20 mA, lo que resulta práctico cuando un único módulo debe manejar distintos tipos de sensores.El muestreo está disponible en tres modos: hasta 100 kS/s en modo de sondeo de un solo canal, 50 kS/s en modo de interrupción de un solo canal, y 16 kS/s al escanear los ocho canales. La impedancia de entrada se selecciona mediante puente, y el disparo puede ser interno o externo.Entrada de corriente: la medición de corriente requiere una resistencia externa opcional de 125 Ω. El módulo está especificado para una temperatura de funcionamiento de -25 ~ +75 °C y ofrece protección ESD de ±4 kV en cada terminal.AplicacionesAdquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibraciones
