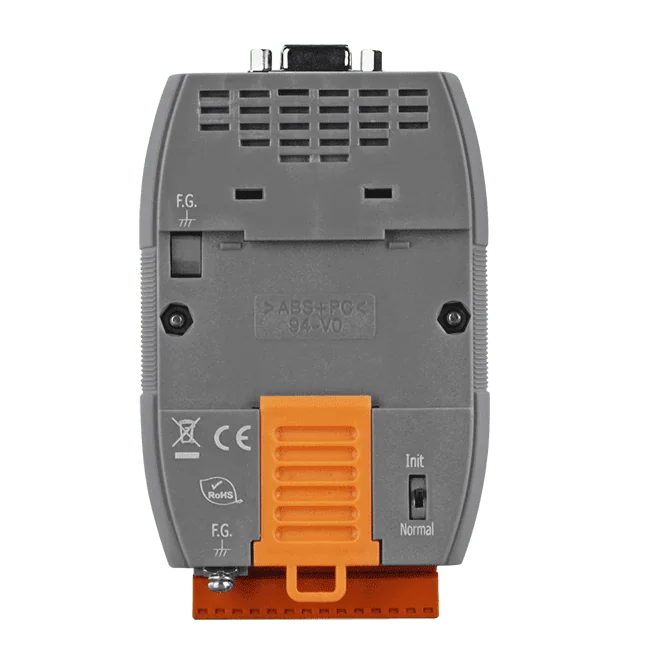

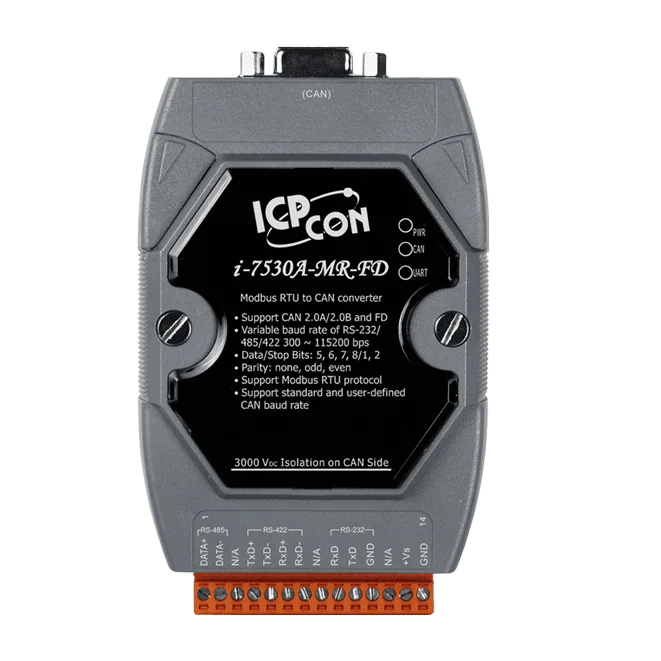

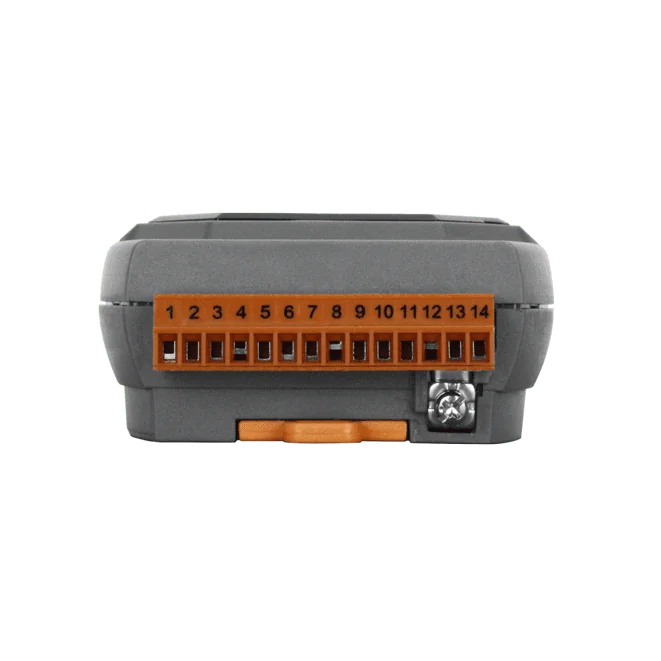

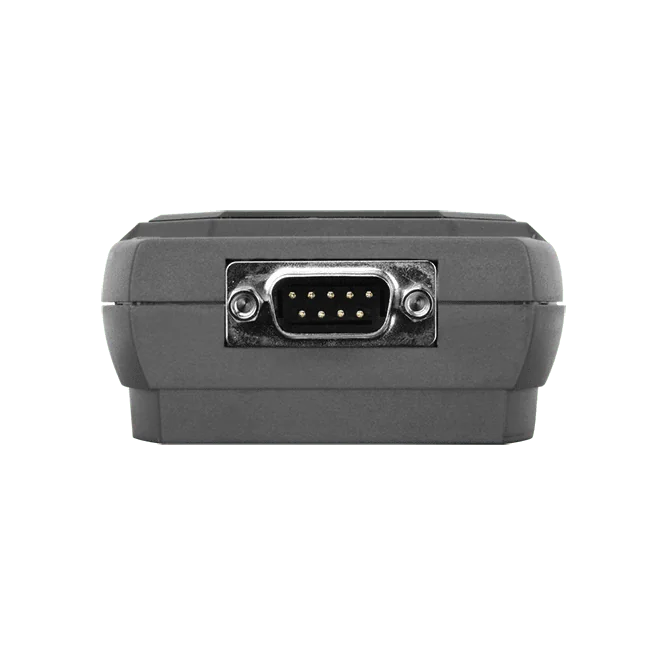

I-7530A-MR-FD-G Convertidor Modbus RTU a CAN

El I-7530A-MR-G es un convertidor Modbus RTU a CAN para sistemas de control que disponen de un maestro Modbus RTU serie pero carecen de interfaz CAN. Enlaza ambas redes para que los códigos de función Modbus estándar puedan acceder a dispositivos CAN, lo que resulta útil cuando los sensores o actuadores solo están disponibles con conectividad CAN.En modo esclavo Modbus, el convertidor responde a los códigos de función 0x03, 0x04, 0x06 y 0x10 para leer o escribir mensajes CAN. Su firmware también reserva memoria dedicada para hasta 100 tipos de mensajes CAN urgentes que deben procesarse de inmediato, junto con el búfer de recepción normal. El modo maestro Modbus, que permite al convertidor sondear varios esclavos Modbus RTU y retransmitir los datos a dispositivos CAN, requiere firmware v1.11 o posterior.Además de Modbus, la unidad puede convertir mensajes CAN hacia y desde cadenas de comandos ASCII, o funcionar en modo de conexión por pares para transferir datos de forma transparente entre dos dispositivos RS-232, RS-422 o RS-485 a través del bus CAN. Los puertos serie no pueden utilizarse al mismo tiempo. Se suministra una herramienta de utilidad para la configuración y las pruebas de comunicación CAN, y el firmware puede actualizarse a través de RS-232.AplicacionesConexión de sensores y actuadores solo CAN a PLC, HMI y sistemas SCADA que hablan Modbus RTUEnlaces serie a serie transparentes entre dispositivos RS-232, RS-422 o RS-485 a través de una red CANMonitorización y control en automatización industrial donde deben alcanzarse dispositivos CAN desde un maestro Modbus RTU

I-7530A-G conecta dispositivos serie con redes de bus CAN. Su único puerto COM puede configurarse como RS-232, RS-485 o RS-422, y los mensajes CAN se transmiten al lado serie, de modo que los equipos existentes pueden participar en sistemas de control y monitorización basados en CAN sin modificar los propios dispositivos.El convertidor cumple con CAN 2.0A/2.0B e ISO 11898-2 y admite velocidades de transmisión CAN de 10 k a 1 M bps. Los parámetros de comunicación CAN y serie se configuran por software. El aislamiento galvánico (3 kV CC-CC y fotoacoplador de 2500 Vrms en el lado CAN) protege los equipos serie de las averías que llegan desde la red CAN.Un watchdog hardware ayuda a la unidad a recuperarse de perturbaciones en entornos severos o con mucho ruido eléctrico. Los LED de alimentación, datos y errores indican el estado de funcionamiento, y la carcasa para carril DIN con un rango de funcionamiento de -25 ~ +75 °C se adapta a armarios de control industrial.AplicacionesConexión de dispositivos RS-232, RS-485 o RS-422 a redes de bus CANSistemas de control y monitorización que combinan dispositivos de comunicación serie y CAN diversosIntegración serie a CAN aislada en armarios industriales

El I-7530-FT-G CR conecta redes RS-232 y CAN, permitiendo que un PC, HMI o controlador serie intercambie mensajes con dispositivos CAN sin necesidad de una tarjeta de interfaz CAN dedicada. Admite CAN 2.0A y CAN 2.0B y cumple con la tolerancia a fallos de baja velocidad de ISO 11898-3, con los parámetros de CAN y RS-232 configurados por software.Diseñado para instalaciones industriales, el convertidor incluye un watchdog por hardware que reinicia la unidad para mantenerla en funcionamiento en entornos severos o con alto ruido eléctrico. Los LED de alimentación, flujo de datos y errores, tanto para el lado CAN como para el RS-232, facilitan la puesta en marcha y la localización de averías. Admite el modo de comunicación transparente, y los búferes de recepción de CAN y RS-232 almacenan 1000 y 900 tramas respectivamente.Tenga en cuenta que no se admite la comunicación full-duplex con dispositivos RS-232. La unidad funciona con una alimentación de +10 VDC a +30 VDC, opera entre -25 y +75 °C y se monta en carril DIN en una carcasa de plástico.AplicacionesConexión de PC o HMI a dispositivos del bus CANIntegración de controladores embebidos RS-232 en redes CANSupervisión y control de dispositivos CAN desde equipos host con puerto serieSistemas de control y monitorización industrial

I-7530-G es un convertidor RS-232 a CAN que permite a un PC o a cualquier dispositivo con puerto serie intercambiar mensajes con dispositivos CAN. Realiza la conversión entre ambas redes, de modo que los equipos con interfaz serie pueden supervisar y controlar nodos CAN sin necesidad de una interfaz CAN dedicada.El puerto CAN es compatible con CAN 2.0A y 2.0B y cumple la norma ISO 11898-2, con una resistencia de terminación de 120 Ω seleccionable mediante jumper. Los parámetros de comunicación CAN y RS-232 se configuran por software, y se admite el modo de comunicación transparente. El lado CAN ofrece un aislamiento de 3000 VDC, lo que ayuda a proteger los equipos RS-232 frente a fallos en la red CAN.Un watchdog integrado supervisa el funcionamiento, y los indicadores de alimentación, flujo de datos y errores muestran el estado de ambas interfaces. El módulo dispone de un buffer de recepción de 1000 tramas en el lado CAN y de un buffer de 900 tramas en el lado RS-232. No se admite el funcionamiento full-duplex de dispositivos RS-232. La instalación es sobre carril DIN, en una carcasa de plástico, con un rango de funcionamiento de -25 ~ +75 °C.AplicacionesConexión de PC o paneles HMI a redes de dispositivos CAN mediante RS-232Integración de controladores programables y controladores embebidos con interfaz RS-232 en una red CANSupervisión y control de dispositivos CAN en sistemas de automatización industrial
