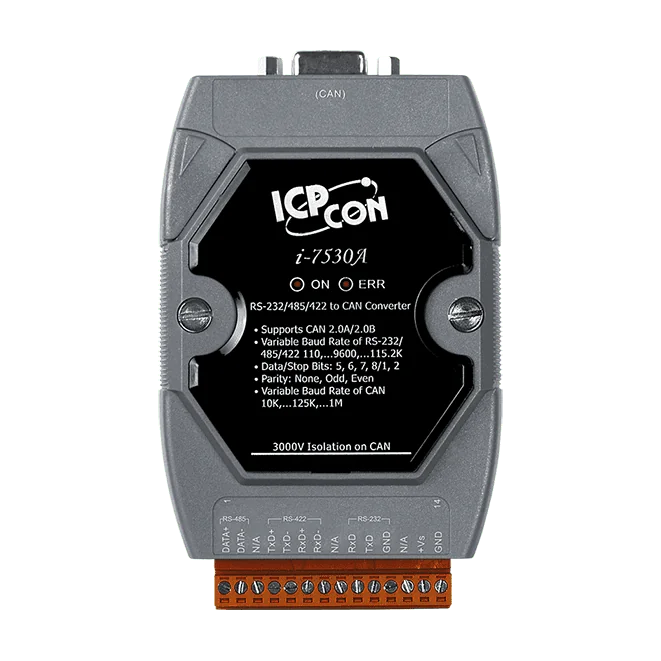

I-7530A-G Convertidor inteligente RS-232/485/422 a CAN
Convertidor inteligente que conecta un puerto serie RS-232, RS-485 o RS-422 a un bus CAN 2.0A/2.0B de hasta 1 Mbps, con aislamiento de 3 kV y reenvío transparente de serie a CAN.
- Compatible con CAN 2.0A/2.0B y totalmente conforme con ISO 11898-2, hasta 1 Mbps
- Un puerto RS-232, RS-485 o RS-422, configurable por software, con reenvío transparente a través del bus CAN
- Agrupa dispositivos RS-232/485/422 en grupos de red CAN individuales (RS-232/422 full-duplex no soportado)
- Aislamiento galvánico de 3 kV más aislamiento por fotoacoplador de 2500 Vrms en el lado CAN
- Resistencia de terminación CAN de 120 Ω seleccionable mediante puente
- Watchdog hardware para funcionamiento continuo
254,00 € por unidad
| 1-9 uds. | 254,00 € | |
|---|---|---|
| 10-30 uds. | 241,00 € | −5 % |
| 31+ uds. | 229,00 € | −10 % |
Información sobre el producto "I-7530A-G Convertidor inteligente RS-232/485/422 a CAN"
I-7530A-G conecta dispositivos serie con redes de bus CAN. Su único puerto COM puede configurarse como RS-232, RS-485 o RS-422, y los mensajes CAN se transmiten al lado serie, de modo que los equipos existentes pueden participar en sistemas de control y monitorización basados en CAN sin modificar los propios dispositivos.
El convertidor cumple con CAN 2.0A/2.0B e ISO 11898-2 y admite velocidades de transmisión CAN de 10 k a 1 M bps. Los parámetros de comunicación CAN y serie se configuran por software. El aislamiento galvánico (3 kV CC-CC y fotoacoplador de 2500 Vrms en el lado CAN) protege los equipos serie de las averías que llegan desde la red CAN.
Un watchdog hardware ayuda a la unidad a recuperarse de perturbaciones en entornos severos o con mucho ruido eléctrico. Los LED de alimentación, datos y errores indican el estado de funcionamiento, y la carcasa para carril DIN con un rango de funcionamiento de -25 ~ +75 °C se adapta a armarios de control industrial.
Aplicaciones
- Conexión de dispositivos RS-232, RS-485 o RS-422 a redes de bus CAN
- Sistemas de control y monitorización que combinan dispositivos de comunicación serie y CAN diversos
- Integración serie a CAN aislada en armarios industriales
| Aislamiento: | 3000 VDC / 2500 Vrms |
|---|---|
| Carcasa: | Plástico |
| Entrada de alimentación: | +10 ~ +30 VDC |
| Interfaz: | CAN, RS-232/485/422 |
| Montaje: | Riel DIN |
| Protocolo: | CAN 2.0A/2.0B |
| Puertos: | 1 |
| Temperatura de operación: | -25 ~ +75 °C |
| Tipo de producto: | Convertidor serie a CAN |
Especificaciones
| Indicadores LED | |
|---|---|
| Estado | 1 x Alimentación 1 x estado CAN |
| Puertos COM | |
| Puertos | 1 x RS-232 1 x RS-485 (con ASIC autoajustable interno) 1 x RS-422 (con ASIC autoajustable interno) (estos puertos no pueden usarse simultáneamente) |
| Velocidad en baudios | 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps |
| Paridad | Ninguna, Par, Impar |
| Bit de datos | 5, 6, 7, 8 |
| Bit de parada | 1,2 |
| Búfer de recepción | 900 tramas de datos |
| CAN | |
| Puertos | 1 |
| Especificación | CAN 2.0A/2.0B |
| Velocidad en baudios | 10 k ~ 1 M bps |
| Aislamiento | 3000 VDC para CC-CC, 2500 Vrms para optoacoplador |
| Resistencia terminal | Resistor terminal de 120 Ω seleccionable mediante puente |
| Filtro | Sí |
| Búfer de recepción | 1000 tramas de datos |
| Alimentación | |
| Rango de entrada | +10 VDC ~ +30 VDC |
| Consumo | 1 W |
| Mecánico | |
| Carcasa | Plástico |
| Dimensiones (mm) | 72 x 118 x 33 (W x L x H) |
| Instalación | Riel DIN |
| Entorno | |
| Temperatura de funcionamiento | -25 ~ +75 °C |
| Temperatura de almacenamiento | -30 ~ +80 °C |
| Humedad | 10 ~ 90 % HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
