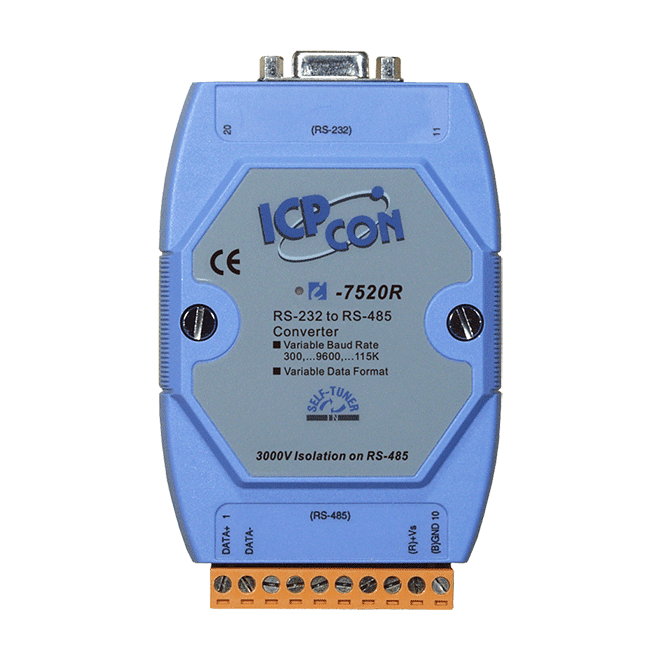

I-7520R CR Convertidor RS-232 a RS-485 aislado, 115200 bps

El I-7520 CR convierte un puerto serie RS-232 estándar en una salida RS-485 aislada, de modo que los puertos serie existentes de PC y controladores industriales pueden alimentar redes RS-485 sin cambios en el hardware ni en el software del equipo anfitrión. El RS-485 es más adecuado que el RS-232 para tramos de cable más largos y para redes multipunto.Elección del lado aislado: el I-7520 CR aísla el lado RS-232 con 3000 VDC, lo que protege los dispositivos conectados a ese lado. Si el lado RS-485 alberga el equipo más costoso, la variante con aislamiento RS-485 (I-7520R) es la opción más adecuada. La cubierta azul identifica esta versión con aislamiento RS-232; el I-7520-G CR de cubierta gris tiene las mismas especificaciones.La unidad dispone de una función automática de control de dirección RS-485 y de protección ESD en las líneas de datos, funciona con una alimentación de +10 VDC a +30 VDC y se monta en carril DIN. Está clasificada para una temperatura de funcionamiento de -25 ~ +75 °C.AplicacionesExtensión de enlaces serie RS-232 a sistemas de comunicación RS-485 de larga distanciaRedes serie industriales basadas en hardware de PC estándarProtección de los equipos del lado RS-232 frente al ruido eléctrico mediante aislamiento

I-7520A CR convierte un puerto serie RS-232, como el de un PC industrial estándar, en una salida diferencial RS-422/485 para enlaces serie de mayor distancia. El lado RS-232 está aislado galvánicamente con 3000 VDC, de modo que los dispositivos conectados a ese lado quedan protegidos frente al ruido y las averías de la red RS-422/485.El control automático de dirección RS-485 permite que el módulo gestione la conmutación entre transmisión y recepción sin cableado adicional ni cambios en el software. La protección ESD en la línea de datos RS-232/422/485 aporta robustez en instalaciones eléctricamente exigentes, y el equipo admite velocidades de transmisión de 300 a 115200 bps.La variante A de cubierta azul es adecuada para aplicaciones en las que los dispositivos RS-232 son el lado más caro o sensible, ya que es allí donde se sitúa el aislamiento. La carcasa de plástico para carril DIN mide 72 x 35 x 118 mm y está clasificada para funcionar entre -25 y +75 °C.AplicacionesExtensión de la comunicación serie RS-232 desde hardware de PC a mayores distanciasConexión de equipos maestros RS-232 con dispositivos esclavos RS-422/485Redes de comunicación serie industriales que requieren aislamiento del lado RS-232

I-7520AR convierte un puerto serie RS-232 estándar en una salida RS-422/485 aislada, lo que permite que un PC u otro host RS-232 se comunique a través de líneas diferenciales más largas y más resistentes al ruido, sin modificar el hardware ni el software del host.El lado RS-422/485 está aislado galvánicamente con 3000 VDC, de modo que los dispositivos conectados a ese lado quedan protegidos frente al ruido y a las averías. Elija esta variante cuando el lado RS-422/485 alimente equipos más costosos o más sensibles; el lado RS-232 no está aislado.El control automático de dirección RS-485 y la protección ESD en las líneas de datos ayudan al convertidor a soportar el cableado de condiciones reales. La alimentación es de +10 VDC a +30 VDC con un consumo de 1,2 W, y la carcasa de plástico para montaje en raíl DIN está clasificada para funcionar entre -25 ~ +75 °C. Esta es la versión de cubierta azul; la variante de cubierta gris (-G) se lista por separado.AplicacionesExtensión de enlaces serie RS-232 desde hardware PC estándar hacia redes RS-422/485 más largasConexión de equipos host RS-232 con dispositivos RS-422/485 aislando el lado de campoSistemas de comunicación serie industrial que requieren protección frente al ruido en el lado RS-422/485

Convertidor aislado de RS-232 a RS-485.
