I-7520A Convertidor aislado RS-232 a RS-422/485, cubierta azul
Convertidor aislado de RS-232 a RS-422/485 con control automático de dirección, aislamiento de 3000 VDC en el lado RS-232 y transmisión de hasta 115200 bps, para montaje en carril DIN.
- Conversión aislada de RS-232 a RS-422/485 con aislamiento de 3000 VDC en el lado RS-232
- Control automático de dirección RS-485, sin necesidad de cambios en hardware ni software
- Protección ESD para la línea de datos RS-232/422/485
- Velocidad de transmisión de hasta 115200 bps (300 ~ 115200 bps)
- Entrada de alimentación amplia de +10 VDC ~ +30 VDC, consumo de 1,2 W
- Carcasa de plástico para carril DIN, 72 x 35 x 118 mm
107,00 € por unidad
| 1-9 uds. | 107,00 € | |
|---|---|---|
| 10-30 uds. | 102,00 € | −5 % |
| 31+ uds. | 97,00 € | −9 % |
Información sobre el producto "I-7520A Convertidor aislado RS-232 a RS-422/485, cubierta azul"
I-7520A CR convierte un puerto serie RS-232, como el de un PC industrial estándar, en una salida diferencial RS-422/485 para enlaces serie de mayor distancia. El lado RS-232 está aislado galvánicamente con 3000 VDC, de modo que los dispositivos conectados a ese lado quedan protegidos frente al ruido y las averías de la red RS-422/485.
El control automático de dirección RS-485 permite que el módulo gestione la conmutación entre transmisión y recepción sin cableado adicional ni cambios en el software. La protección ESD en la línea de datos RS-232/422/485 aporta robustez en instalaciones eléctricamente exigentes, y el equipo admite velocidades de transmisión de 300 a 115200 bps.
La variante A de cubierta azul es adecuada para aplicaciones en las que los dispositivos RS-232 son el lado más caro o sensible, ya que es allí donde se sitúa el aislamiento. La carcasa de plástico para carril DIN mide 72 x 35 x 118 mm y está clasificada para funcionar entre -25 y +75 °C.
Aplicaciones
- Extensión de la comunicación serie RS-232 desde hardware de PC a mayores distancias
- Conexión de equipos maestros RS-232 con dispositivos esclavos RS-422/485
- Redes de comunicación serie industriales que requieren aislamiento del lado RS-232
| Aislamiento: | 3000 VDC (lado RS-232) |
|---|---|
| Carcasa: | Plástico |
| Entrada de alimentación: | +10 VDC ~ +30 VDC |
| Interfaz: | RS-232 / RS-422/485 |
| Montaje: | Riel DIN |
| Puertos: | 1 x RS-232 entrada, 1 x RS-422/485 salida |
| Temperatura de operación: | -25 ~ +75 °C |
| Tipo de producto: | Convertidor |
Especificaciones
| Aislamiento | |
|---|---|
| Aislamiento intramódulo | I-7520 y I-7520A: 3000 VDC en el lado RS-232 I-7520AR: 3000 VDC en el lado RS-422/485 I-7520R: 3000 VDC en el lado RS-485 |
| Protección EMS | |
| ESD (IEC 61000-4-2) | Sí |
| Indicadores LED | |
| Estado | 1 x Alimentación y Comunicación |
| Puertos COM | |
| Puertos | I-7520/I-7520R: 1 x entrada RS-232 (maestro), 1 x salida RS-485 (esclavo) I-7520A/ I-7520AR: 1 x entrada RS-232 (maestro), 1 x salida RS-422/485 (esclavo) |
| Velocidad en baudios | 300 ~ 115200 bps |
| Alimentación | |
| Rango de entrada | +10 VDC ~ +30 VDC (No aislado) |
| Consumo | 1.2 W |
| Mecánico | |
| Carcasa | Plástico |
| Dimensiones (mm) | 72 x 35 x 118 (W x L x H) |
| Instalación | Montaje en riel DIN |
| Entorno | |
| Temperatura de funcionamiento | -25 ~ +75 °C |
| Temperatura de almacenamiento | -30 ~ +75 °C |
| Humedad | 10 ~ 90 % HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
Descargas
Iniciar sesión
Accesorios
![CA-0915 DB9 Male to DB9 Female Cable [RS-232: Pin1-Pin9], 1.5M](https://icpdas-tech.eu/media/47/53/da/1793280127/CA-0915-CA-0915_la01.webp?ts=1793280127 "CA-0915 Cable DB9 macho a DB9 hembra [RS-232: Pin1-Pin9], 1,5 m")
Cable DB9 macho a DB9 hembra [RS-232: Pin1-Pin9], 1,5 m.
GPSU06U-6 CR es una fuente de alimentación AC-DC compacta de 6 W que acepta tensión de entrada universal y entrega una salida regulada de 24 VDC con una corriente nominal de 0,25 A. El código de pedido especifica la versión con enchufe USA de dos patillas.La unidad está diseñada para un funcionamiento eficiente, con un consumo en vacío inferior a 1 W y una eficiencia especificada de al menos el 65 % a plena carga. Entre las protecciones se incluyen la protección contra cortocircuitos y la limitación de sobretensión mediante un diodo Zener, y la salida mantiene la alimentación durante un mínimo de 5 ms (típico).La carcasa de plástico mide 62,5 x 32 x 66 mm. Está clasificada para funcionar entre 0 °C y +40 °C y para almacenamiento entre -20 °C y +85 °C, con una humedad relativa del 20 al 90 % sin condensación. La unidad cuenta con certificación CE, UKCA, FCC, RoHS y WEEE.
Productos similares
I-7520AR convierte un puerto serie RS-232 estándar en una salida RS-422/485 aislada, lo que permite que un PC u otro host RS-232 se comunique a través de líneas diferenciales más largas y más resistentes al ruido, sin modificar el hardware ni el software del host.El lado RS-422/485 está aislado galvánicamente con 3000 VDC, de modo que los dispositivos conectados a ese lado quedan protegidos frente al ruido y a las averías. Elija esta variante cuando el lado RS-422/485 alimente equipos más costosos o más sensibles; el lado RS-232 no está aislado.El control automático de dirección RS-485 y la protección ESD en las líneas de datos ayudan al convertidor a soportar el cableado de condiciones reales. La alimentación es de +10 VDC a +30 VDC con un consumo de 1,2 W, y la carcasa de plástico para montaje en raíl DIN está clasificada para funcionar entre -25 ~ +75 °C. Esta es la versión de cubierta azul; la variante de cubierta gris (-G) se lista por separado.AplicacionesExtensión de enlaces serie RS-232 desde hardware PC estándar hacia redes RS-422/485 más largasConexión de equipos host RS-232 con dispositivos RS-422/485 aislando el lado de campoSistemas de comunicación serie industrial que requieren protección frente al ruido en el lado RS-422/485
El I-7520 CR convierte un puerto serie RS-232 estándar en una salida RS-485 aislada, de modo que los puertos serie existentes de PC y controladores industriales pueden alimentar redes RS-485 sin cambios en el hardware ni en el software del equipo anfitrión. El RS-485 es más adecuado que el RS-232 para tramos de cable más largos y para redes multipunto.Elección del lado aislado: el I-7520 CR aísla el lado RS-232 con 3000 VDC, lo que protege los dispositivos conectados a ese lado. Si el lado RS-485 alberga el equipo más costoso, la variante con aislamiento RS-485 (I-7520R) es la opción más adecuada. La cubierta azul identifica esta versión con aislamiento RS-232; el I-7520-G CR de cubierta gris tiene las mismas especificaciones.La unidad dispone de una función automática de control de dirección RS-485 y de protección ESD en las líneas de datos, funciona con una alimentación de +10 VDC a +30 VDC y se monta en carril DIN. Está clasificada para una temperatura de funcionamiento de -25 ~ +75 °C.AplicacionesExtensión de enlaces serie RS-232 a sistemas de comunicación RS-485 de larga distanciaRedes serie industriales basadas en hardware de PC estándarProtección de los equipos del lado RS-232 frente al ruido eléctrico mediante aislamiento

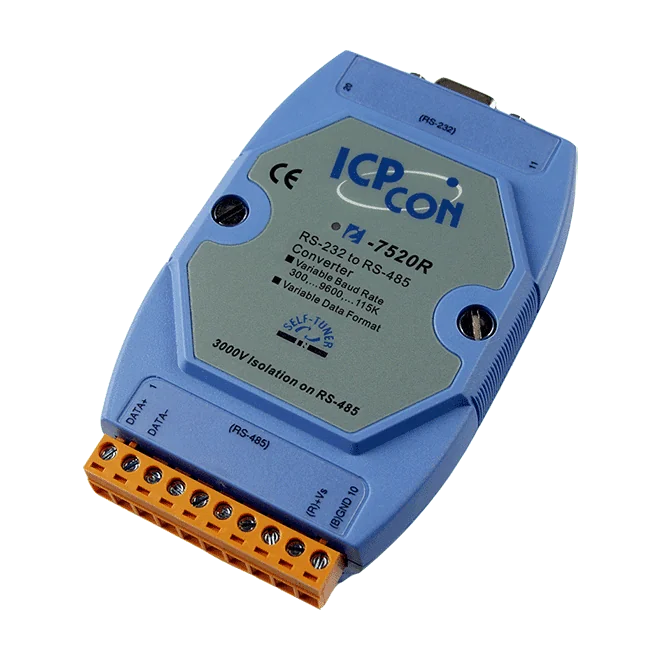

El I-7520R CR convierte un enlace serie RS-232 de un PC estándar o de un ordenador industrial en una red RS-485 aislada, sin necesidad de modificar el hardware ni el software existentes. Es una forma práctica de extender la comunicación serie a mayores distancias y hacia buses RS-485 multipunto.En esta variante, la barrera de aislamiento se encuentra en el lado RS-485, de modo que los dispositivos RS-485 quedan protegidos frente al ruido y las averías del lado RS-232. El color azul de la carcasa identifica este código de pedido dentro de la serie I-7520. Elija el lado aislado según cuáles sean los dispositivos más costosos o más expuestos al ruido eléctrico.El control automático de dirección RS-485 y la protección ESD en las líneas de datos ayudan a mantener fiable el enlace. El módulo está diseñado para montaje en carril DIN y para un rango de funcionamiento de -25 ~ +75 °C.AplicacionesExtensión de enlaces serie RS-232 desde sistemas de ordenadores industriales a mayores distanciasConstrucción de redes RS-485 a partir de hardware PC estándarProtección de los dispositivos del lado RS-485 frente al ruido y las averías del lado RS-232

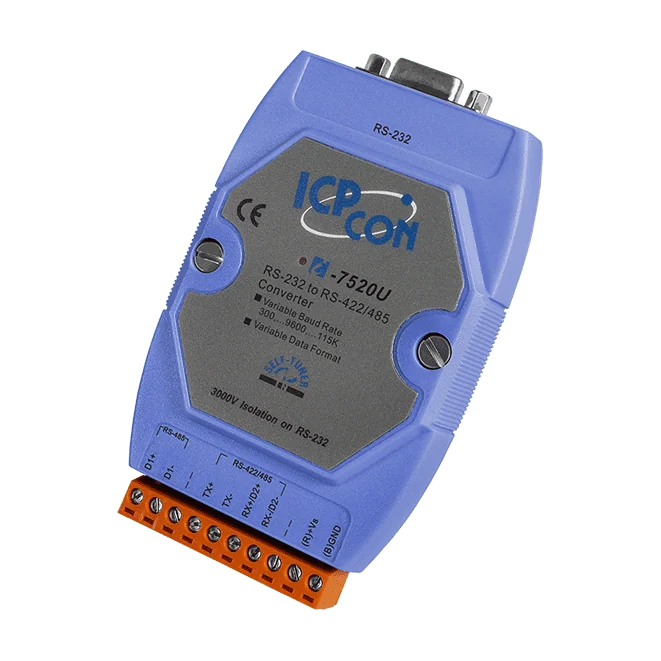

Convertidor aislado de RS-232 a RS-485.
