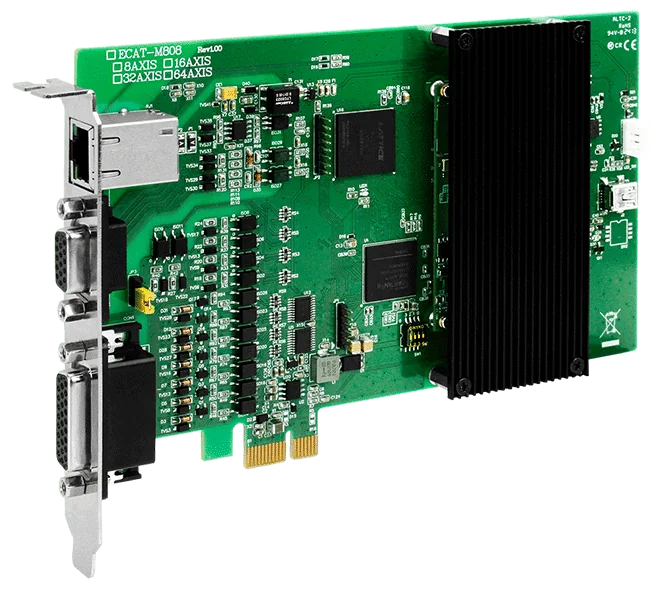

ECAT-M808-16AX/S Tarjeta de control de movimiento MainDevice EtherCAT PCI Express, 16 ejes

ECAT-M808-16AX CR es una tarjeta maestro EtherCAT PCI Express para control de movimiento y de E/S en PC. Gestiona hasta 16 ejes y hasta 512 esclavos EtherCAT, con funciones de movimiento sincronizado como E-GEAR y E-CAM, e incorpora su propia CPU para descargar al PC principal de la carga de trabajo de EtherCAT y del movimiento.La tarjeta incluye de serie 13 entradas digitales, 13 salidas digitales y 2 interfaces de encoder con salidas de disparo por comparación, de modo que puede combinar el control de ejes con E/S locales en una única ranura PCIe. Una segunda CPU con tecnología de retención de la comunicación EtherCAT está diseñada para mantener la comunicación EtherCAT y las recetas de proceso en funcionamiento si el sistema operativo o la aplicación fallan.Este código de pedido se suministra sin cable ni placa hija. Elija la variante -16AX CR cuando necesite un maestro de 16 ejes y prevea adquirir el cableado y la placa hija por separado, o seleccione la versión /S si desea que se incluyan los cables DN-26 y CA.AplicacionesControl de movimientoControl de E/SSistema de adquisición de datos

La ECAT-M808-32AX CR es una tarjeta EtherCAT MainDevice PCI Express para ingenieros que desarrollan sistemas de movimiento multieje en un PC. Gestiona hasta 32 ejes de control de movimiento con una CPU integrada, por lo que gran parte del trabajo en tiempo real se descarga del PC anfitrión y su carga de procesador se reduce en consecuencia.La tarjeta combina el control de movimiento con E/S locales: 13 entradas digitales, 13 salidas digitales de colector abierto y 2 interfaces de encoder con salida de disparo por comparación. Están disponibles el movimiento sincronizado (E-GEAR, E-CAM), los ejes virtuales y la interpolación lineal multieje, con un tiempo de ciclo EtherCAT de hasta 0,5 ms y soporte para hasta 512 esclavos.Una segunda CPU con tecnología de retención de la comunicación EtherCAT está diseñada para mantener la comunicación EtherCAT y la receta de proceso en ejecución incluso si el sistema operativo o una aplicación se bloquea. Este código de pedido se suministra sin cable ni tarjeta hija.AplicacionesControl de movimientoControl de E/SSistema de adquisición de datos

La ECAT-M808-32AX/S CR es una tarjeta PCI Express que convierte un PC en un MainDevice EtherCAT para hasta 32 ejes de control de movimiento. Su CPU integrada gestiona el procesamiento de ejes y E/S, lo que reduce la carga sobre el PC anfitrión. La tarjeta ejecuta ciclos EtherCAT de hasta 0,5 ms y puede gestionar hasta 512 esclavos en una única red.La tarjeta incorpora 13 entradas digitales, 13 salidas digitales y dos interfaces de encoder con salidas de disparo por comparación. Entre sus funciones de movimiento se incluyen el movimiento sincronizado mediante E-GEAR y E-CAM, ejes virtuales e interpolación lineal multieje, por lo que resulta adecuada tanto para el movimiento coordinado de máquinas como para el control general de E/S.Una segunda CPU proporciona retención de la comunicación EtherCAT, que mantiene la comunicación EtherCAT y las recetas de proceso en funcionamiento si el sistema operativo o un programa se bloquean. Es idónea para ingenieros que desarrollan sistemas de movimiento o de adquisición de datos que necesitan una red estable. La variante /S incluye un DN-26 y cables.AplicacionesControl de movimientoControl de E/SSistema de adquisición de datos

ECAT-M808-64AX CR es una tarjeta maestra EtherCAT PCI Express que permite a un PC ejecutar control de movimiento multieje y de E/S a través de EtherCAT. Su CPU integrada gestiona las funciones de movimiento y de E/S, lo que reduce la carga sobre el PC anfitrión. La tarjeta admite hasta 64 ejes y hasta 512 nodos esclavos, con un tiempo de ciclo EtherCAT de hasta 0,5 ms.El movimiento sincronizado está disponible mediante las funciones E-GEAR y E-CAM, junto con ejes virtuales e interpolación lineal multieje. Las E/S integradas comprenden 13 entradas digitales y 13 salidas digitales, además de dos interfaces de encoder de 32 bits con salida de disparo por comparación. Una segunda CPU proporciona retención de la comunicación EtherCAT, de modo que el enlace EtherCAT y la receta de proceso pueden seguir funcionando aunque el sistema operativo o una aplicación se bloquee.Este código de pedido se suministra sin cable ni tarjeta hija, tal como se indica en la información de pedido. La tarjeta lleva marcado CE, UKCA, RoHS y WEEE, y su temperatura de funcionamiento nominal es de 0 ~ +60 °C.AplicacionesControl de movimientoControl de E/SSistema de adquisición de datos
