DN-26 HD D-Sub26/D-Sub15 Placa de bornes de tornillo, montaje en carril DIN

DN-20 CR es un bloque conector de E/S montado en carril DIN que distribuye dos cabezales de 20 pines a bornes de tornillo pin a pin, ofreciendo a los ingenieros una forma práctica de cablear las señales de campo en el armario de control en lugar de terminar directamente los cables planos.Cada cabezal de 20 pines se conecta a su propio juego de bornes de tornillo con un paso de 5,08 mm, de modo que el cableado puede verificarse y mantenerse sin alterar las conexiones de cable. La placa se suministra con dos cables planos CA-2010, cada uno de 20 pines y 1 m de longitud, para la conexión en el lado del cabezal.La placa está clasificada para funcionamiento de 0 ~ 60 °C y cuenta con las marcas de certificación CE, UKCA, FCC, RoHS y WEEE. Las dimensiones totales son 147 mm x 75 mm.AplicacionesCableado de campo para conexiones de E/S mediante cabezal de 20 pinesInstalación en armario de control sobre carril DIN

La DN-20-381 es una placa hija DAQ que distribuye dos cabezales de 20 pines a bornes de tornillo pin a pin, lo que ofrece a los ingenieros una forma práctica de cablear las señales de E/S desde un cabezal de 20 pines hasta las conexiones de campo. Está diseñada para montaje en carril DIN en armario y tiene un paso de bornes de 3,81 mm.Se incluyen dos cables planos CA-2010 (20 pines, 1 m), de modo que la placa puede conectarse a una fuente de cabezal compatible directamente desde la caja. La placa mide 103 mm x 86 mm y está clasificada para una temperatura de funcionamiento de 0 ~ 60 °C.La DN-20-381 cuenta con las marcas CE, UKCA, FCC y WEEE. Compruebe la disposición de los cabezales de su placa principal antes de hacer el pedido, ya que la placa de bornes está pensada para E/S mediante cabezal de 20 pines.AplicacionesCableado de señales de campo desde la E/S de una placa hija DAQ con cabezal de 20 pines hasta bornes de tornilloInstalaciones en armario con cableado de bornes montado en carril DIN

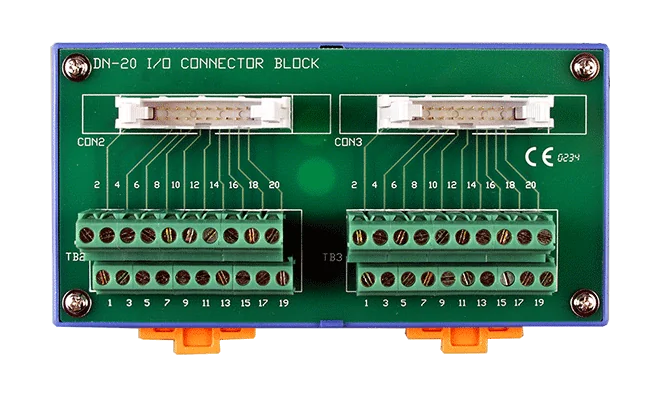

La DN-20/N CR es una placa de cabezal a terminales de tornillo que distribuye dos cabezales de 20 pines a terminales de tornillo pin a pin, ofreciendo a los ingenieros una forma práctica de cablear señales de campo a una tarjeta hija DAQ. Cada cabezal de 20 pines se conecta a los terminales con un paso de 5,08 mm.El kit incluye dos cables planos CA-2010 (20 pines, 1 m), de modo que la placa puede conectarse a la tarjeta hija sin necesidad de adquirir cableado por separado. Las especificaciones de la serie indican instalación en carril DIN, lo que simplifica el montaje dentro de un armario de control.Verifique los detalles de montaje y cableado con su instalación antes de realizar el pedido, ya que la entrada de la lista de precios de este código no recoge la opción de carril DIN. El rango de funcionamiento de la serie es de 0 ~ 60 °C, con almacenamiento de -20 ~ 70 °C.AplicacionesCableado de señales de campo a una tarjeta hija DAQ mediante cable plano y terminales de tornillo

DN-20M CR es una tarjeta hija de control de movimiento para los controladores de 6 ejes de ICP DAS, incluidos PISO-PS600, PISO-VS600, I-8196F, I-9196F y PMDK. Ofrece a los ingenieros una forma práctica de conectar un generador manual de pulsos (MPG) de funciones completas al controlador sin cableado a medida, además de proporcionar un punto de conexión FRnet.Las señales se distribuyen a través de bornes de tornillo para un cableado de campo sencillo, con una disposición de bornes de tornillo pin a pin para el generador manual de pulsos conectado. Incluye circuitos de aislamiento integrados para ayudar a proteger el controlador, y un conector SCSI-II de 20 pines y un puerto RJ-45 completan las opciones de interfaz. La tarjeta se monta en carril DIN.Adecuada para diseños de armario donde el cableado del generador manual de pulsos y de FRnet debe terminarse de forma ordenadaRango de funcionamiento de -20 ~ +75 °C y 10 ~ 90% HR, sin condensaciónAplicacionesEntrada de generador manual de pulsos para sistemas de control de movimientoConexión FRnet en controladores de movimiento de 6 ejes de ICP DASCableado de control de movimiento para controladores PISO-PS600, PISO-VS600, I-8196F, I-9196F y PMDK
