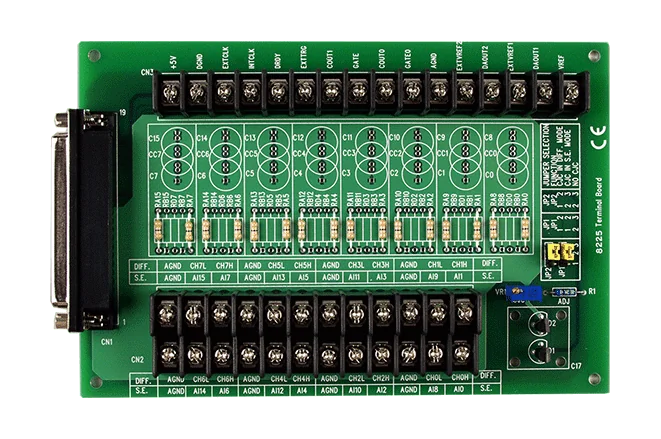

DB-8225/2 Placa de bornes de tornillo DB37 para tarjetas DAQ A-82X y PCI-1800U

La DB-8225/2/DIN es una placa de bornes de tornillo montada en riel DIN que conecta el cableado de campo con el hardware de adquisición de datos de la serie A-82X y de la serie PCI-1800U a través de un conector DB37 hembra. Ofrece 16 canales analógicos de entrada single-ended u 8 diferenciales, seleccionables por el usuario canal a canal.La placa incluye pads vacíos para los circuitos de detección de rotura de cable, filtro paso bajo, resistencia shunt de corriente y atenuación de tensión. El canal de entrada analógica 1 incorpora un circuito de unión fría integrado, y su modo single-ended o diferencial se configura mediante un jumper.Este código de pedido incluye un cable DB37 macho a macho CA-3720 (45°, 2 m) para la conexión con la tarjeta DAQ. La variante base DB-8225 se suministra con un cable de 1 m y no está montada en riel DIN. Diseñada para operar entre 0 ~ +60 °C, con certificación CE, UKCA, FCC y WEEE.AplicacionesTerminación del cableado de campo para sistemas de adquisición de datos de la serie A-82XTerminación del cableado de campo para tarjetas de adquisición de datos de la serie PCI-1800UAcondicionamiento de señales analógicas mediante los circuitos de pads vacíos

La DB-8225/DIN convierte el puerto de E/S DB37 de 37 pines de las tarjetas de adquisición de datos de la serie A-82X y PCI-1800U en bornes de tornillo, de modo que el cableado de campo puede conectarse sin necesidad de cables a medida. La variante para carril DIN se suministra con un cable CA-3710 DB37 macho-macho, 45º, 1 m.La placa ofrece 16 canales de entrada asimétrica o 8 canales diferenciales e incluye pads vacíos para la detección de rotura de hilo, filtrado paso bajo, shunt de corriente y atenuación de tensión. Incluye un circuito de unión fría integrado en el canal de entrada analógica 1, y los puentes de conexión permiten seleccionar el modo asimétrico o diferencial para ese canal.Incluye cable CA-3710 DB37 macho-macho, 45º, 1 mRango de funcionamiento 0 ~ +60 °C, almacenamiento -30 ~ +80 °C, humedad 10% ~ 90%, sin condensaciónCertificada CE, UKCA, FCC y WEEEAplicacionesTerminación del cableado de campo para tarjetas de adquisición de datos de la serie A-82X y PCI-1800U

La DB-8225 expone el conector de E/S DB37 de 37 pines de las series A-82X y PCI-1800U en una placa de bornes de tornillo, de modo que el cableado de campo puede conectarse sin cableado a medida. Ofrece 16 canales de entrada asimétrica u 8 canales diferenciales, y el paquete incluye un cable DB37 macho a macho CA-3710 (45º, 1M).El canal de entrada analógica 1 incorpora un circuito de unión fría integrado en la placa, y el canal puede configurarse en modo asimétrico o diferencial mediante un puente. Las pistas de soldadura permiten añadir al camino de la señal, cuando la aplicación lo requiera, detección de rotura de hilo, filtrado paso bajo, derivación de corriente y atenuación de tensión.La placa mide 170 mm x 114 mm y está clasificada para una temperatura de funcionamiento de 0~ +60 °C, una temperatura de almacenamiento de -30 ~ +80 °C y una humedad del 10% al 90 %, sin condensación. Cuenta con los marcados CE, UKCA, FCC y WEEE.AplicacionesConexión de señales de campo a tarjetas de adquisición de datos de las series A-82X y PCI-1800U

DB-8025 CR es una placa de bornes de tornillo que conecta el cableado de campo con un sistema de placa hija DAQ a través de dos conectores de cable de 20 pines, ofreciendo un punto de cableado práctico entre las señales de campo y la interfaz de cable.Este código de pedido incluye dos cables planos CA-2010, de 20 pines y 1 m de longitud cada uno, de modo que la placa puede conectarse sin necesidad de adquirir los cables por separado. La placa mide 114 mm x 102 mm.Está diseñada para funcionar entre 0 ~ +60 °C y almacenarse entre -30 ~ +80 °C, con una humedad del 10 % al 90 % sin condensación. El producto está incluido en las listas RoHS y WEEE.AplicacionesTerminación del cableado de campo para sistemas de placa hija DAQ mediante cables planos de 20 pines
