DB-8025 Placa de bornes de tornillo, dos conectores de 20 pines para placa hija DAQ

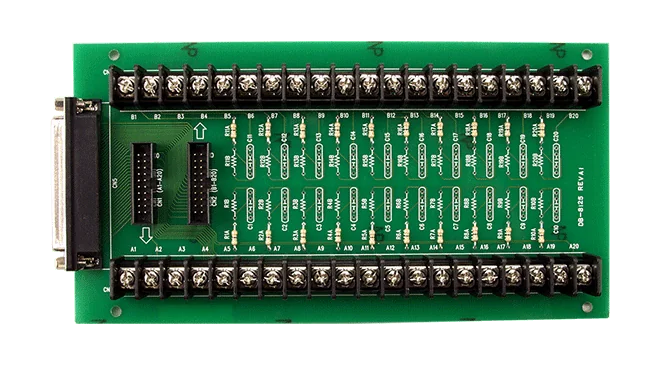

DB-8125 CR es una placa de bornas de tornillo que distribuye las señales de la tarjeta de adquisición de datos PCI-1802U a bloques de bornas, de modo que el cableado de campo puede realizarse sin trabajar directamente sobre el conector de la tarjeta.La placa puede conectarse a través de un único conector hembra D-sub DB37 o mediante dos conectores de cable de 20 pines, lo que ofrece a los ingenieros la posibilidad de elegir la disposición del cableado según la distribución de su cuadro. Esta versión CR incluye un cable CA-3710, un conjunto DB37 macho a macho de 45º, de 1 m de longitud.Rango de funcionamiento de 0~ +60 °C y rango de almacenamiento de -30 ~ +80 °C, con tolerancia a la humedad del 10% ~ 90%, sin condensación. Cumple con los requisitos RoHS y WEEE.AplicacionesCableado de señales de campo a la tarjeta de adquisición de datos PCI-1802UTerminación de entradas y salidas de la tarjeta DAQ en armarios de control

La DB-8225 expone el conector de E/S DB37 de 37 pines de las series A-82X y PCI-1800U en una placa de bornes de tornillo, de modo que el cableado de campo puede conectarse sin cableado a medida. Ofrece 16 canales de entrada asimétrica u 8 canales diferenciales, y el paquete incluye un cable DB37 macho a macho CA-3710 (45º, 1M).El canal de entrada analógica 1 incorpora un circuito de unión fría integrado en la placa, y el canal puede configurarse en modo asimétrico o diferencial mediante un puente. Las pistas de soldadura permiten añadir al camino de la señal, cuando la aplicación lo requiera, detección de rotura de hilo, filtrado paso bajo, derivación de corriente y atenuación de tensión.La placa mide 170 mm x 114 mm y está clasificada para una temperatura de funcionamiento de 0~ +60 °C, una temperatura de almacenamiento de -30 ~ +80 °C y una humedad del 10% al 90 %, sin condensación. Cuenta con los marcados CE, UKCA, FCC y WEEE.AplicacionesConexión de señales de campo a tarjetas de adquisición de datos de las series A-82X y PCI-1800U

DB-8225/2 es una placa de bornes de tornillo con conector DB37 hembra que reparte el conector de E/S de 37 pines de las tarjetas de adquisición de datos de la serie A-82X y PCI-1800U a bornes de cableado de campo. Ofrece 16 canales asimétricos o 8 canales diferenciales, de modo que los ingenieros pueden cablear los sensores directamente a los bornes y conectarlos a la tarjeta de adquisición mediante un único cable.La placa incluye pistas en blanco para detección de rotura, filtrado paso bajo, circuitos de derivación de corriente y atenuación de tensión, lo que permite añadir acondicionamiento de señal donde la aplicación lo requiera. Dispone de un circuito de unión fría integrado en el canal de entrada analógica 1, y los puentes de conexión seleccionan el modo asimétrico o diferencial para ese canal.Se suministra con un cable DB37 macho a macho CA-3720, 45º, 2 mRango de temperatura de funcionamiento de 0 ~ +60 °C, almacenamiento de -30 ~ +80 °CDimensiones de la placa 170 mm x 114 mmAplicacionesCableado de sensores y señales de campo a las tarjetas de adquisición de datos de la serie A-82X o PCI-1800UAcondicionamiento de señales de entrada analógica mediante los circuitos de pistas en blanco

La DB-8225/2/DIN es una placa de bornes de tornillo montada en riel DIN que conecta el cableado de campo con el hardware de adquisición de datos de la serie A-82X y de la serie PCI-1800U a través de un conector DB37 hembra. Ofrece 16 canales analógicos de entrada single-ended u 8 diferenciales, seleccionables por el usuario canal a canal.La placa incluye pads vacíos para los circuitos de detección de rotura de cable, filtro paso bajo, resistencia shunt de corriente y atenuación de tensión. El canal de entrada analógica 1 incorpora un circuito de unión fría integrado, y su modo single-ended o diferencial se configura mediante un jumper.Este código de pedido incluye un cable DB37 macho a macho CA-3720 (45°, 2 m) para la conexión con la tarjeta DAQ. La variante base DB-8225 se suministra con un cable de 1 m y no está montada en riel DIN. Diseñada para operar entre 0 ~ +60 °C, con certificación CE, UKCA, FCC y WEEE.AplicacionesTerminación del cableado de campo para sistemas de adquisición de datos de la serie A-82XTerminación del cableado de campo para tarjetas de adquisición de datos de la serie PCI-1800UAcondicionamiento de señales analógicas mediante los circuitos de pads vacíos
