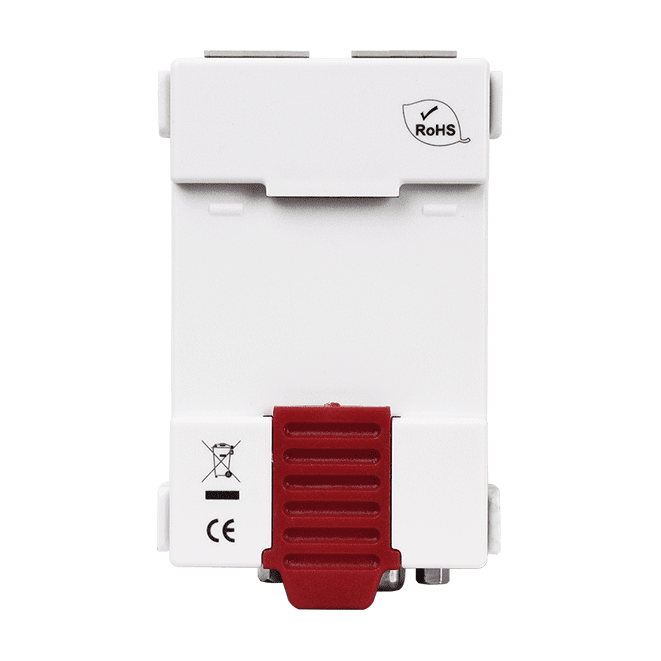

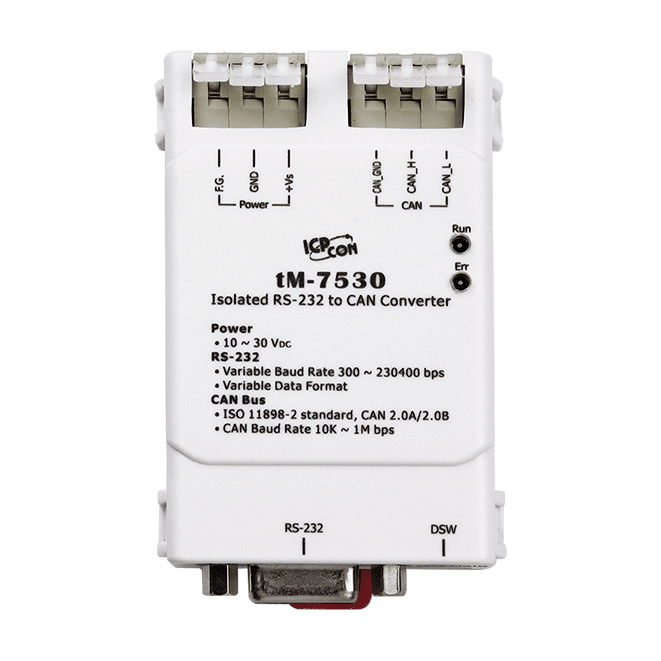

tM-7530 Convertidor RS-232/CAN inteligente y compacto con modo de conexión por pares

I-7530-G es un convertidor RS-232 a CAN que permite a un PC o a cualquier dispositivo con puerto serie intercambiar mensajes con dispositivos CAN. Realiza la conversión entre ambas redes, de modo que los equipos con interfaz serie pueden supervisar y controlar nodos CAN sin necesidad de una interfaz CAN dedicada.El puerto CAN es compatible con CAN 2.0A y 2.0B y cumple la norma ISO 11898-2, con una resistencia de terminación de 120 Ω seleccionable mediante jumper. Los parámetros de comunicación CAN y RS-232 se configuran por software, y se admite el modo de comunicación transparente. El lado CAN ofrece un aislamiento de 3000 VDC, lo que ayuda a proteger los equipos RS-232 frente a fallos en la red CAN.Un watchdog integrado supervisa el funcionamiento, y los indicadores de alimentación, flujo de datos y errores muestran el estado de ambas interfaces. El módulo dispone de un buffer de recepción de 1000 tramas en el lado CAN y de un buffer de 900 tramas en el lado RS-232. No se admite el funcionamiento full-duplex de dispositivos RS-232. La instalación es sobre carril DIN, en una carcasa de plástico, con un rango de funcionamiento de -25 ~ +75 °C.AplicacionesConexión de PC o paneles HMI a redes de dispositivos CAN mediante RS-232Integración de controladores programables y controladores embebidos con interfaz RS-232 en una red CANSupervisión y control de dispositivos CAN en sistemas de automatización industrial

El tM-7530A CR conecta dispositivos serie UART con redes de bus CAN en una carcasa compacta para carril DIN, adecuada para cuadros donde el espacio es limitado. Está diseñado según ISO 11898-2 y admite tramas CAN 2.0A y CAN 2.0B, con velocidades de transmisión CAN definidas por el usuario además de velocidades predefinidas en el rango de 10 k ~ 1 M bps.Más allá de la conversión de protocolo directa, el equipo ofrece un modo de solo escucha para monitorizar el tráfico CAN y detectar errores sin transmitir, y un modo de conexión por pares que permite que un PC y otros dispositivos UART compartan el enlace. Los parámetros CAN y UART se configuran por software, y incorpora una resistencia de terminación de 120 Ω seleccionable. Sus funciones son totalmente compatibles con el I-7530 y el I-7530T.Los lados de alimentación y de bus CAN están aislados, y un watchdog y LED de estado independientes para alimentación, flujo de datos y errores facilitan la puesta en marcha y la localización de fallos. El rango de funcionamiento de -25 ~ +75 °C es adecuado para armarios industriales habituales.AplicacionesConexión de dispositivos UART o serie a una red CANMonitorización de mensajes del bus CAN y detección de errores en modo de solo escuchaCompartición de un enlace serie entre un PC y otros dispositivos UART en modo de conexión por paresInstalaciones con espacio limitado en armarios de control

El tM-7565 CR es un convertidor compacto de USB a CAN para ingenieros que necesitan que un portátil o PC se comunique con una red CAN en un espacio reducido. Cumple con CAN 2.0A y 2.0B e ISO 11898-2, y admite velocidades de transmisión CAN de 10 k a 1 M bps, incluidas velocidades definidas por el usuario. Sus funciones son totalmente compatibles con el I-7565.La alimentación se toma de la conexión USB, y tanto el lado de alimentación como el lado del bus CAN están aislados. Incorpora una resistencia de terminación de 120 Ω seleccionable, y los parámetros de comunicación de los lados CAN y USB se configuran por software. Los buffers de software en cada lado y un watchdog interno garantizan un funcionamiento estable.El modo de solo escucha permite al convertidor monitorizar el tráfico del bus CAN y detectar errores sin transmitir. El modo de conexión por pares permite que dos PC se comuniquen entre sí por USB, con un ajuste de fin de caracteres definido por el usuario. La unidad se monta en carril DIN y se suministra con un cable CA-USB18 de 1,8 m.AplicacionesConexión de un portátil o PC a una red CAN con espacio limitadoMonitorización de mensajes del bus CAN y de condiciones de error en modo de solo escuchaComunicación entre dos PC por USB en modo de conexión por pares

El I-7530-FT-G CR conecta redes RS-232 y CAN, permitiendo que un PC, HMI o controlador serie intercambie mensajes con dispositivos CAN sin necesidad de una tarjeta de interfaz CAN dedicada. Admite CAN 2.0A y CAN 2.0B y cumple con la tolerancia a fallos de baja velocidad de ISO 11898-3, con los parámetros de CAN y RS-232 configurados por software.Diseñado para instalaciones industriales, el convertidor incluye un watchdog por hardware que reinicia la unidad para mantenerla en funcionamiento en entornos severos o con alto ruido eléctrico. Los LED de alimentación, flujo de datos y errores, tanto para el lado CAN como para el RS-232, facilitan la puesta en marcha y la localización de averías. Admite el modo de comunicación transparente, y los búferes de recepción de CAN y RS-232 almacenan 1000 y 900 tramas respectivamente.Tenga en cuenta que no se admite la comunicación full-duplex con dispositivos RS-232. La unidad funciona con una alimentación de +10 VDC a +30 VDC, opera entre -25 y +75 °C y se monta en carril DIN en una carcasa de plástico.AplicacionesConexión de PC o HMI a dispositivos del bus CANIntegración de controladores embebidos RS-232 en redes CANSupervisión y control de dispositivos CAN desde equipos host con puerto serieSistemas de control y monitorización industrial
