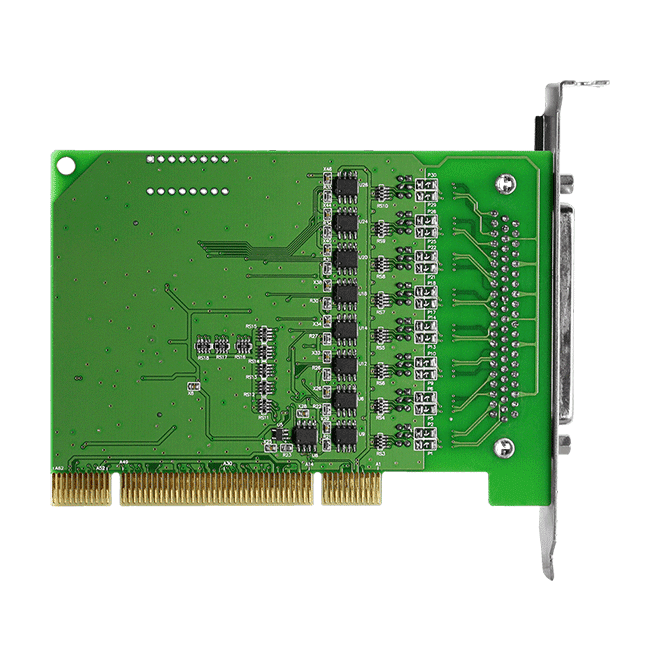

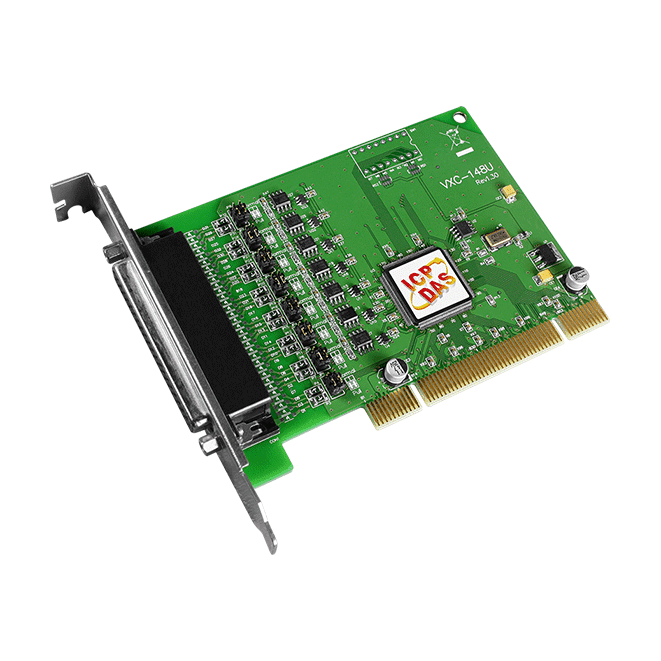

VXC-148U Tarjeta serie PCI universal, 8 puertos RS-422/485
Tarjeta de comunicación serie PCI que proporciona ocho puertos RS-422/485, cada uno con una FIFO hardware de 256 bytes y soporte para comunicación full-duplex de hasta 115200 bps.
- Ocho puertos serie RS-422/485 en una única tarjeta PCI universal
- FIFO hardware de 256 bytes para cada puerto
- Velocidades de 50 a 115200 bps con soporte full-duplex
- Asignación automática del número de puerto COM o selección controlada por software
- Compatible con bus PCI de 3,3 V/5 V
- Diseño de tarjeta corta
190,00 € por unidad
| 1-9 uds. | 190,00 € | |
|---|---|---|
| 10-30 uds. | 181,00 € | −5 % |
| 31+ uds. | 171,00 € | −10 % |
Información sobre el producto "VXC-148U Tarjeta serie PCI universal, 8 puertos RS-422/485"
VXC-148U CR añade ocho puertos serie RS-422/485 a un PC mediante una única tarjeta PCI universal. Cada puerto dispone de su propia FIFO hardware de 256 bytes, que ayuda a almacenar en búfer los datos entrantes y salientes cuando el host está ocupado, y las velocidades van de 50 a 115200 bps con funcionamiento full-duplex.
La tarjeta es adecuada para ingenieros que necesitan conectar varios dispositivos serie, como lectores de códigos de barras, impresoras serie, sensores inteligentes e instrumentación, a un mismo host. Los números de puerto COM pueden ser asignados automáticamente por el controlador o seleccionados mediante software, lo que simplifica la integración en aplicaciones existentes. El diseño compacto de la tarjeta y el soporte para bus PCI de 3,3 V/5 V amplían la gama de sistemas host en los que puede instalarse.

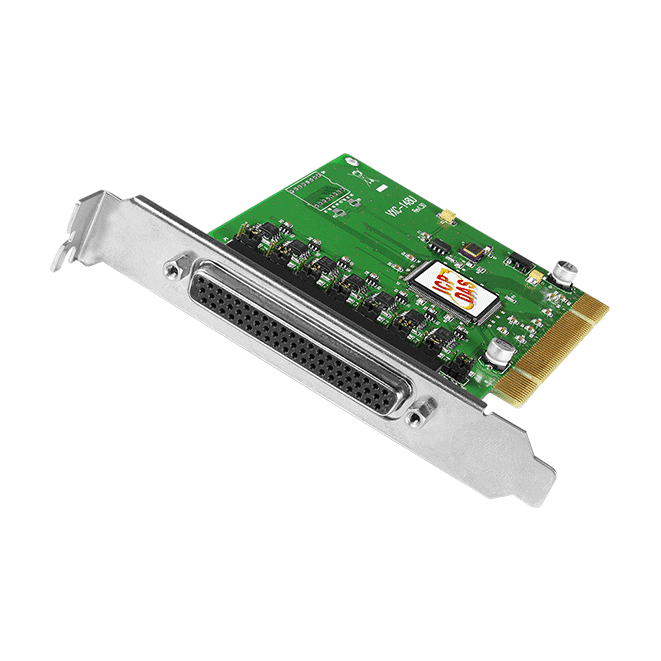

Cada unidad se suministra con un conector D-Sub CA-PC62M. El conector hembra DB-62 transporta las señales de los puertos, y las asignaciones de pines RS-422 y RS-485 están documentadas en la especificación. Las opciones de bits de datos, paridad y bits de parada cubren los formatos de trama serie más habituales.
Aplicaciones
- Maquinaria industrial
- Automatización de edificios
- Equipos de restauración
- Equipos de laboratorio e investigación
- Comunicación industrial
| Interfaz: | PCI, RS-422/485 |
|---|---|
| Puertos: | 8 |
| Temperatura de operación: | 0 ~ +60 °C |
| Tipo de producto: | Tarjeta de comunicación serie PCI |
Especificaciones
| Hardware | |
|---|---|
| Conector | Hembra DB-62 |
| Puertos COM | |
| Puertos | 8 x RS-422/485 (RS-422: TxD+, TxD-, RxD+, RxD-, GND / RS-485: Data+, Data-, GND) |
| Velocidad en baudios | 50 - 115200 bps |
| Paridad | Ninguna, Par, Impar, Marca, Espacio |
| Bit de datos | 5, 6, 7, 8 |
| Bit de parada | 1, 1.5, 2 |
| Tamaño de FIFO | Interno 256 bytes |
| Alimentación | |
| Consumo | 120 mA @ 5 V |
| Mecánico | |
| Dimensiones (mm) | 85.4 x 119.9 x 22 (W x L x D) |
| Entorno | |
| Temperatura de funcionamiento | 0 ~ +60°C |
| Temperatura de almacenamiento | -20 ~ +70°C |
| Humedad | 5 ~ 85% HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
