TPD-703-64 Panel HMI táctil de 7 pulgadas con PoE, RS-485 y RS-232
El TPD-703-64 es un HMI táctil a color de 7 pulgadas con 64 MB de SDRAM y 64 MB de Flash, PoE, RTC y puertos serie RS-485/RS-232, orientado a paneles de control de automatización de edificios y del hogar.
- Pantalla táctil TFT a color de 7 pulgadas, 800 x 480, con 65535 colores y brillo de 400 cd/m2
- 64 MB de SDRAM y 64 MB de almacenamiento Flash con CPU RISC de 32 bits
- Alimentación por Ethernet (IEEE 802.3af, Clase 1) o entrada de alimentación por bloque de terminales de +12 ~ 48 VDC
- 1 x RS-485 (con Self-Tuner) y 1 x RS-232 (3 pines), ambos no aislados
- Puerto Ethernet RJ-45, 10/100 Base-TX
- Reloj en tiempo real, zumbador, selector rotativo, botón de reinicio y 2 LED de estado
434,00 € por unidad
| 1-9 uds. | 434,00 € | |
|---|---|---|
| 10-30 uds. | 412,00 € | −5 % |
| 31+ uds. | 391,00 € | −10 % |
Información sobre el producto "TPD-703-64 Panel HMI táctil de 7 pulgadas con PoE, RS-485 y RS-232"
El TPD-703-64 es un HMI táctil de 7 pulgadas para automatización de edificios y del hogar, basado en una pantalla táctil TFT a color de 800 x 480. Puede sustituir a los interruptores mecánicos con un panel de control inteligente que muestra marcos de imagen definidos por el usuario y trabaja junto con una variedad de módulos de E/S.
Esta variante incorpora 64 MB de SDRAM y 64 MB de memoria Flash, una CPU RISC de 32 bits, un reloj en tiempo real y un puerto RS-485 (con Self-Tuner) y un puerto RS-232 de 3 pines, ambos no aislados. La Ethernet es un puerto RJ-45 10/100 Base-TX, y el equipo puede alimentarse por Ethernet según IEEE 802.3af Clase 1 o desde un bloque de terminales de +12 ~ 48 VDC.
Para la programación, HMIWorks ofrece Ladder Designer para usuarios de PLC y un entorno en lenguaje C para usuarios de TI, y se admiten los protocolos Modbus TCP y Modbus RTU, además de protocolos de comunicación personalizados escritos en C. El equipo se monta en pared, con un grado de protección IP40 en el panel frontal y un rango de funcionamiento de -10 ~ +60 °C.
Aplicaciones
- Paneles de control de automatización de edificios
- Paneles de control táctil para domótica
- Sustitución de interruptores mecánicos por paneles de control inteligentes
| Aislamiento: | No aislado (puertos serie) |
|---|---|
| Entrada de alimentación: | +12 ~ 48 VDC, PoE |
| Interfaz: | Ethernet, RS-232, RS-485 |
| Montaje: | Pared |
| Protocolo: | Modbus RTU, Modbus TCP |
| Puertos: | 1 Ethernet, 2 serie |
| Temperatura de operación: | -10 ~ +60 °C |
| Tipo de producto: | HMI táctil |
| PoE: | Sí (IEEE 802.3af, Clase 1) |
Especificaciones
| Unidad principal | |
|---|---|
| CPU | CPU RISC de 32 bits |
| Almacenamiento | 64 MB SDRAM/64 MB Flash |
| Reloj en tiempo real | Sí |
| Pantalla | |
| Tipo | LCD TFT de 7” (resolución 800 x 480, 65535 colores), píxeles defectuosos <= 3 |
| Vida útil de la retroiluminación | 20.000 horas |
| Brillo | 400 cd/m2 |
| Panel táctil | 4 hilos, resistivo analógico; transmisión de luz: 80% |
| Indicadores LED | |
| Estado | 2 LED |
| HMI | |
| Zumbador | Sí |
| Interruptor rotativo | Sí |
| Botón de reinicio | Sí |
| Ethernet | |
| Puertos | RJ-45 x 1, 10/100 Base-TX |
| Puertos COM | |
| Puertos | 1 x RS-485 (con autoajuste); sin aislamiento 1 x RS-232 (3 pines); sin aislamiento |
| Alimentación | |
| Consumo | 3.6 W |
| Alimentado por PoE | IEEE 802.3af, Clase1 (48 V) |
| Alimentado desde bloque de terminales | +12 ~ 48 VDC |
| Mecánico | |
| Dimensiones (mm) | 217 mm x 153 mm x 33 mm |
| Instalación | Montaje en pared |
| Grado de protección IP | Panel frontal: IP40 |
| Entorno | |
| Temperatura de funcionamiento | -10 ~ +60°C |
| Temperatura de almacenamiento | -20 ~ +70°C |
| Humedad | 10 ~ 90 % HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
Iniciar sesión
Accesorios

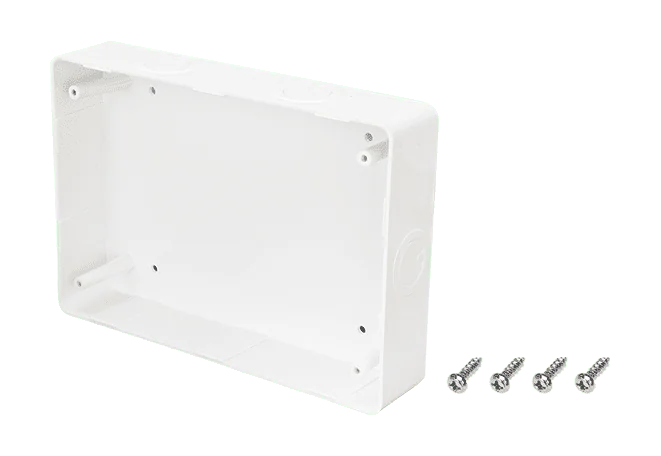

La EWB-T70 es una caja de pared externa de 7 pulgadas, un accesorio para montar equipos en una pared dentro de una carcasa independiente. Está moldeada en plástico y resulta adecuada para instaladores que necesitan un punto de montaje simple y cerrado para una unidad de 7 pulgadas.La tapa se fija con cuatro tornillos imperdibles, de modo que permanecen unidos a la tapa al abrirla para la instalación o el mantenimiento. La caja figura como conforme a RoHS y WEEE.Carcasa de plásticoCuatro tornillos imperdibles para la tapaIncluida en RoHS y WEEE
La MDR-60-24 CR es una fuente de alimentación para riel DIN de 60 W que acepta una entrada universal de 85~264 VAC y proporciona una salida de 24 VDC regulada con una corriente nominal de 2,5 A. Está pensada para ingenieros que necesitan una fuente compacta de salida única para armarios de control y paneles de automatización, con un rango de entrada de 120~370 VDC también especificado.Incorpora protección contra cortocircuito, sobrecarga y sobretensión. La sobrecarga se gestiona mediante limitación de corriente constante que se recupera automáticamente una vez eliminado el fallo, mientras que la sobretensión desconecta la salida hasta que la unidad se vuelve a alimentar. Un contacto de relé DC OK y un LED de encendido facilitan la supervisión del estado.La unidad se monta en rieles DIN TS-35/7.5 o 15 y se refrigera por convección natural del aire, con un rango de funcionamiento de -20 ~ +70 °C. Cumple la norma NEC clase 2/LPS para los modelos de 24 V y 48 V, y consume menos de 0,75 W en vacío.

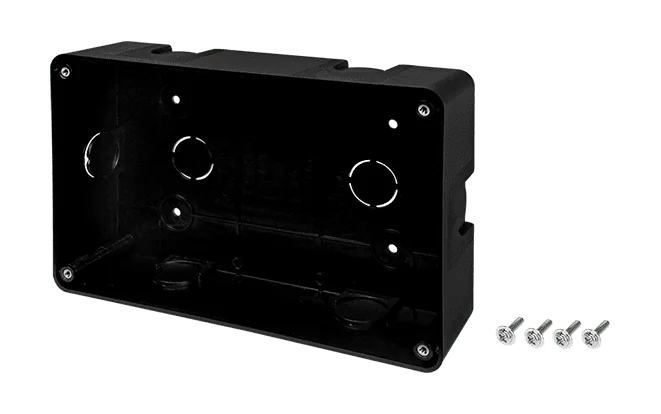

OB170 es una caja de salida de 7 pulgadas de la gama de accesorios de cajas de montaje de ICP DAS. Ofrece una carcasa de plástico con tapa retenida por cuatro tornillos cautivos, de modo que la tapa permanece unida mientras se abre para trabajos de instalación o cableado.Elija la OB170 cuando necesite una caja de salida de plástico de 7 pulgadas con construcción conforme a RoHS e inscripción en WEEE. El código de pedido que se vende aquí es OB170, correspondiente a la versión RoHS de la caja de salida de 7 pulgadas.
