PISO-CPM100U-D Tarjeta maestra CANopen inteligente para PCI, 1 puerto, PCI universal

PISO-CPM100U-T CR es una tarjeta maestra CANopen activa para equipos host con ranura PCI, que ofrece a los ingenieros un único canal CAN con procesamiento propio. El controlador NXP SJA1000T y el transceptor 82C250 gestionan el arbitraje del bus y la detección de errores, mientras que un microcontrolador de 16 bits con sistema operativo en tiempo real gestiona el manejo de mensajes, de modo que las tareas CANopen críticas en tiempo pueden ejecutarse en la propia tarjeta y no en el host.Las aplicaciones del host interactúan con la tarjeta mediante la biblioteca CANopen y el mapeo de memoria. La placa admite las funciones estándar de red CANopen, entre ellas el escaneo de red, el modo de escucha del maestro, la supervisión de nodos (node guarding) y el monitorizado de heartbeat, la comunicación PDO y SDO, y arquitecturas multimaestro. La tarjeta también es compatible con la biblioteca de control de movimiento CANopen, que sigue la especificación CiA-402 para el control de posición, velocidad, par y sincronizado.El código de pedido CR corresponde a la versión universal PCI con conector de tornillo de 5 pines, con resistencia de terminación de 120 Ω integrada, un rango de velocidad de 10 k a 1 M y aislamiento de 3000 VDC en el lado DC-DC. Su temperatura de funcionamiento nominal es de 0 a +60 °C.AplicacionesControl de movimiento de curvadoras de tubo con control de movimiento CANopen integradoSistemas de control de movimiento CANopen con funciones CiA-402Maestro y monitorización de redes CANopen industriales en plataformas PC

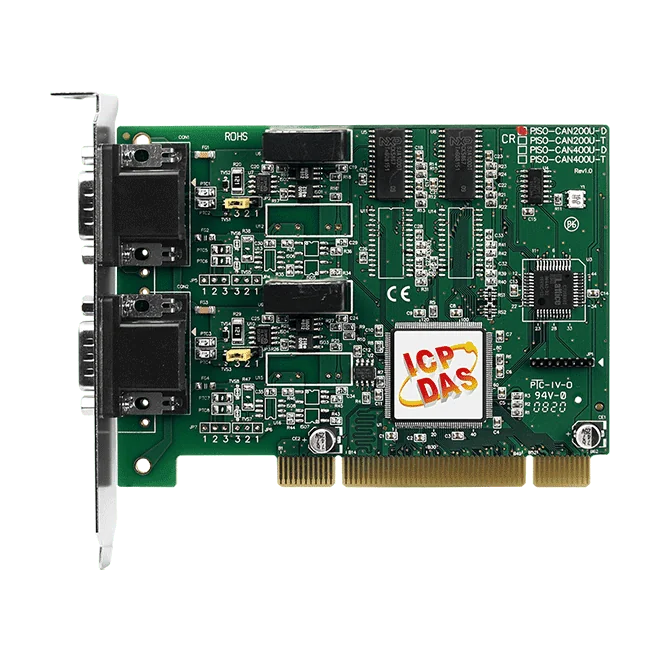

PISO-CAN200U-D es una tarjeta de interfaz CAN bus de dos puertos para PC que ofrece a los ingenieros dos canales CAN 2.0A/2.0B independientes, cada uno con protección de aislamiento óptico. Es adecuada para sistemas de monitorización y control basados en PC que necesitan comunicarse con sensores, actuadores y dispositivos de campo inteligentes a través de CAN.Cada puerto se basa en un controlador CAN NXP SJA1000T con reloj de 16 MHz y transceptores 82C250/251, que gestionan el arbitraje del bus, la detección de errores con corrección y retransmisión automáticas. La tarjeta ofrece mapeo directo de memoria a los controladores CAN y una resistencia de terminación de 120 Ω seleccionable mediante jumper en cada puerto. Las velocidades de transmisión son programables de 10 kbps a 1 Mbps.El factor de forma PCI universal admite ranuras de 5 V y 3,3 V (33 MHz, 32 bits, plug and play). El soporte de controladores abarca Windows y Linux, y el SDK incluye opciones para VB, VC++, BCB, Delphi y .NET, con compatibilidad indicada para LabVIEW, DASYLab e InduSoft.AplicacionesControl y monitorización en una variedad de aplicaciones industrialesEstaciones de intercambio de baterías para motocicletas eléctricas

La PISO-CAN200U-FD-D es una tarjeta PCI que proporciona a un PC anfitrión dos puertos de bus CAN FD independientes, cada uno expuesto en un conector D-sub de 9 pines. Está pensada para ingenieros que necesitan conectar un PC a redes CAN FD manteniendo el bus eléctricamente aislado del ordenador.La tarjeta se basa en un controlador Microchip MCP2518FD con transceptores de la serie TI TCAN1042HG. Es compatible con ISO 11898-2 y con CAN 2.0 A/B y CAN FD. Admite la configuración de filtros de mensajes, y el número de placa se ajusta mediante un interruptor DIP, lo que resulta útil cuando hay más de una tarjeta instalada.Se suministran controladores para Windows 7, 8.1 y 10 y para Linux 5.10, además de demos y librerías para C#.Net, VB.Net y VC++.Net. Un puente integrado permite seleccionar la resistencia de terminación de 120 Ω para el bus CAN.AplicacionesControl y monitorización de redes CAN FD desde un PCIntegración de dispositivos diversos conectados por CAN en un único equipo anfitrión

La PISO-CAN200U-FD-T es una interfaz CAN de montaje en PC que añade dos puertos CAN FD independientes y aislados a un equipo host con Windows o Linux a través de una ranura PCI universal. CAN FD amplía el CAN 2.0 clásico con una fase de datos más rápida y cargas útiles mayores, y esta tarjeta es compatible tanto con tráfico CAN 2.0 A/B como CAN FD en redes ISO 11898-2.Cada puerto utiliza un conector de bornes de tornillo de 5 pines. La tarjeta se basa en el controlador Microchip MCP2518FD y en los transceptores TI TCAN1042HG, que gestionan el arbitraje del bus y la detección de errores, con autocorrección y retransmisión para una entrega de mensajes fiable. Se admite la configuración de filtros de mensajes, y el número de placa se ajusta mediante un interruptor DIP cuando se instalan varias tarjetas.Se suministran controladores para Windows 7/8.1/10 y Linux 5.10, además de demos y bibliotecas para C#.Net, VB.Net y VC++.Net. El código de pedido PISO-CAN200U-FD-T CR corresponde a la versión conforme a RoHS.AplicacionesControl y monitorización de bus CAN desde sistemas basados en PCIntegración de dispositivos CAN y CAN FD en aplicaciones host con Windows o LinuxInstalaciones CAN FD con varias tarjetas, donde cada tarjeta necesita un número de placa único
