PIO-D48U Tarjeta PCI universal de E/S digital, 48 canales TTL con búfer
Tarjeta PCI universal PIO-D48U con 48 líneas de E/S digital TTL con búfer, seis puertos bidireccionales de 8 bits y emulación PPI 8255 modo 0 para control basado en PC.
- Interfaz PCI universal compatible con señalización de bus de 3,3 V y 5 V
- 48 líneas de E/S digital TTL con búfer, tiempo de respuesta típico de 1 MHz
- Seis puertos programables bidireccionales de 8 bits, con emulación PPI 8255 modo 0 en dos puertos
- Fuente de interrupción de 4 canales
- Interruptor de ID de tarjeta (4 bits) para identificar tarjetas en sistemas con varias tarjetas
- Resistencias pull-up/pull-down integradas para un estado definido en entradas sin conectar
213,00 € por unidad
| 1-9 uds. | 213,00 € | |
|---|---|---|
| 10-30 uds. | 202,00 € | −5 % |
| 31+ uds. | 192,00 € | −10 % |
Información sobre el producto "PIO-D48U Tarjeta PCI universal de E/S digital, 48 canales TTL con búfer"
PIO-D48U es una tarjeta de E/S digital de 48 canales para PC industriales, instalada en una ranura PCI universal compatible con señalización de 3,3 V y de 5 V. Las 48 líneas TTL cuentan con búfer en la propia tarjeta, lo que resulta útil para los ingenieros que necesitan conmutar o detectar señales directamente desde un PC sin diseñar su propia etapa de interfaz. Las líneas se organizan en seis puertos bidireccionales de 8 bits, y la tarjeta emula dos puertos PPI 8255 de uso industrial estándar en modo 0, lo que facilita la migración del software.
Cada tarjeta incorpora un interruptor de ID de tarjeta de 4 bits, de modo que el software puede distinguir entre tarjetas cuando hay dos o más PIO-D48U instaladas en un mismo equipo. Las resistencias de pull-up y pull-down integradas definen un estado lógico estable para las entradas digitales que quedan sin conectar, en lugar de dejarlas flotando. Cuatro fuentes de interrupción y la lectura a nivel de registro del estado de las salidas digitales amplían las opciones de control.
Se suministran controladores y una DLL con control ActiveX para Linux, DOS y Windows, junto con programas de ejemplo para diversos entornos de desarrollo, entre ellos Visual C++, Delphi, Visual Basic, C#.NET y LabVIEW. Este código de pedido corresponde a la versión Universal PCI, tarjeta de E/S digital de 48 canales (RoHS).
Aplicaciones
- Monitorización y control de entradas y salidas digitales basados en PC
- Sistemas de E/S digital con varias tarjetas en un mismo equipo
- Interconexión de interruptores, relés y señales lógicas de nivel TTL con un PC
- Migración de software desde diseños de E/S digital basados en PPI 8255
| Entradas digitales: | 48 |
|---|---|
| Interfaz: | PCI universal (3,3 V/5 V) |
| Puertos: | 6 x 8 bits |
| Salidas digitales: | 48 |
| Temperatura de operación: | 0 ~ +60 °C |
| Tipo de producto: | Tarjeta de E/S digital |
Especificaciones
| Hardware | |
|---|---|
| Conector | Hembra DB37 x 1 Cabezal de caja de 50 pines x 1 |
| ID de tarjeta | Sí (4 bits) |
| Entrada digital | |
| Canales | 48 (Bidireccional) |
| Tipo | 5 V/TTL |
| Sumidero/Fuente (NPN/PNP) | Sumidero: 64 mA @ 0,8 V Fuente: 32 mA @ 2,0 V |
| Nivel de tensión ON | Lógica 1: 2,0 V mín. |
| Nivel de tensión OFF | Lógica 0: 0,8 V máx. |
| Velocidad de respuesta | 1 MHz (Típico) |
| Modo de disparo | Actualización estática |
| Salida digital | |
| Canales | 48 (Bidireccional) |
| Tipo | 5 V/TTL |
| Modo de operación | Actualización estática |
| Tensión de carga | Lógica 0: 0,4 V máx. Lógica 1: 2,4 V mín. |
| Velocidad de respuesta | 1 MHz (Típico) |
| Temporizador/contador/frecuencia | |
| Canales | 2 (temporizador de eventos x 1/temporizador de 32 bits x 1) |
| Tipo | 5 V/TTL |
| Resolución | 16 bits |
| Reloj de referencia | Interno: 4 MHz |
| Bus PC | |
| Tipo | PCI universal de 3.3 V/5 V, 32 bits, 33 MHz |
| Bus de datos | 8 bits |
| Alimentación | |
| Consumo | 900 mA @ +5 V |
| Mecánico | |
| Dimensiones (mm) | 105 x 156 x 22 (W x L x D) |
| Entorno | |
| Temperatura de funcionamiento | 0 ~ +60°C |
| Temperatura de almacenamiento | -20 ~ +70°C |
| Humedad | 5 ~ 85% HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
Iniciar sesión
Accesorios
El ADP-37/PCI CR es un adaptador de conectores que lleva una interfaz Opto-22 de 50 pines a un conector hembra DB-37, facilitando el cableado de las señales de campo a una tarjeta de adquisición de datos PCI. Se suministra con un cable plano CA-5002 de 50 pines y 20 cm de longitud, por lo que puede conectarse de inmediato.La placa mide 114 mm x 102 mm y está especificada para una temperatura de funcionamiento de 0 ~ +60 °C, con un rango de almacenamiento de -30 ~ +80 °C. Se admite una humedad relativa de 10% ~ 90%, sin condensación. El producto cumple con RoHS y figura en el listado WEEE.Elija esta variante cuando su sistema utilice una tarjeta PCI y necesite una conversión de 50 pines Opto-22 a DB-37. Para la versión de tarjeta ISA, consulte el listado independiente del ADP-37 CR.AplicacionesCableado de señales Opto-22 de 50 pines a conectores DB-37 en sistemas de adquisición de datos PCI
Cable DB37 macho a macho, 90º, 1 m.
Cable macho a macho DB37, 1 m.
Cable DB37 macho a macho, diseño monolítico delgado (alta velocidad), 1,5 m.
Cable DB37 macho a macho, diseño monolítico delgado (alta velocidad), 3 m.
Cable DB37 macho a macho, diseño monolítico delgado, 5 m.
Conector DB37 macho con cubierta de plástico (tipo soldadura).

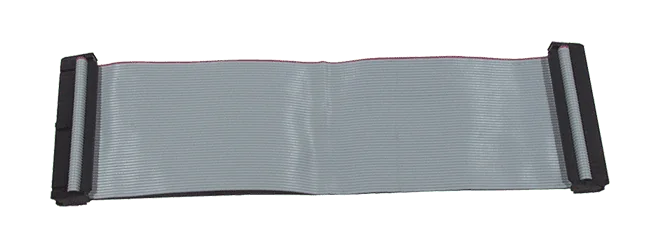

Cable plano, 50 pines, 20 cm.

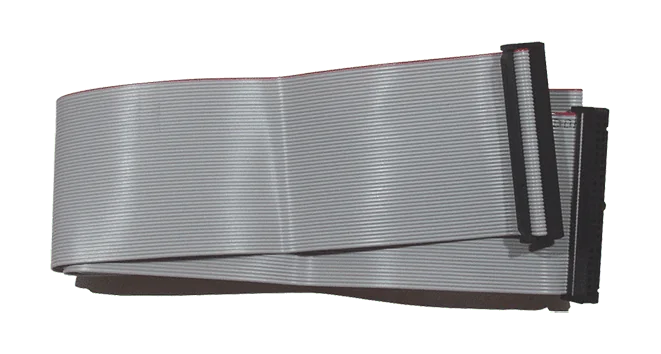

Cable plano, 50 pines, 1,5 m.
Cable SCSI-II de 100 pines, 1,5 m.
La DB-24C CR añade 24 salidas digitales de colector abierto NPN a una configuración de adquisición de datos. Las salidas se dividen en cuatro grupos con aislamiento independiente, lo que ayuda a mantener separado el cableado de campo del lado del host y es adecuado para tareas de conmutación como el control de encendido/apagado y el control de procesos.La capacidad de corriente varía según el grupo de canales: 16 canales están clasificados para 100 mA y 8 canales para 600 mA, en ambos casos a 30 Vdc. Cada salida dispone de un indicador de estado LED, y los terminales de tornillo simplifican el cableado de campo. La placa se conecta directamente a placas compatibles con OPTO-22 a través de su conector OPTO-22, e incorpora además un conector D-sub de 37 pines y un conector de 20 pines.Este código de pedido CR incluye un cable plano CA-5015 (50 pines, 1,5 m). Entre los casos de uso típicos se encuentran la gestión energética y la automatización de pruebas. El módulo está certificado según RoHS y WEEE.AplicacionesControl de encendido/apagadoGestión energéticaAutomatización de pruebasControl de procesos

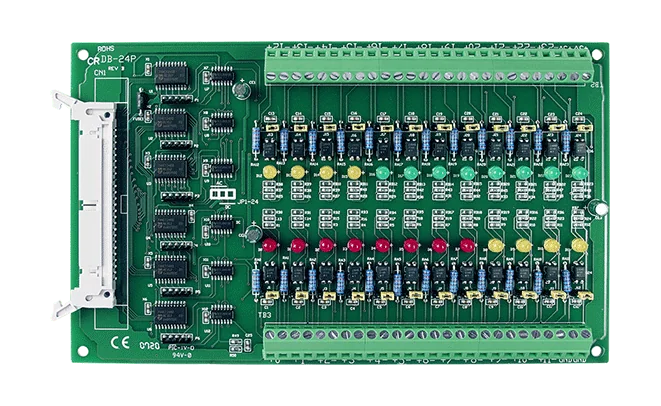

La DB-24P CR es una placa hija de entradas digitales de 24 canales aislada ópticamente, diseñada para conectarse a tarjetas de entradas digitales compatibles con OPTO-22, como las DIO24, DIO48 y DIO144. Cada entrada utiliza un optoacoplador bidireccional con una resistencia de detección de corriente, de modo que las señales de campo están separadas eléctricamente del ordenador host. Esta separación ayuda a proteger el ordenador frente a grandes tensiones de modo común, lazos de tierra y picos de tensión habituales en entornos industriales.Para señales de CC, la placa acepta niveles desde TTL hasta 24 V, con un nivel de tensión de activación de 2,8 V a 24 V (máx.) y un nivel de tensión de desactivación de 1 V (máx.). Para señales de CA, el puente del filtro de CA debe estar cortocircuitado. La entrada registra entonces un nivel lógico alto constante cuando la frecuencia de CA es de 1 kHz o superior y la tensión es de al menos 4 Vrms. La velocidad de respuesta es de 20 µs sin filtro y de 2,2 ms con filtro.La placa consume +5 V a 290 mA y mide 213 mm x 132 mm. Funciona entre 0 y 60 °C y se suministra con un cable plano CA-5015 (50 pines, 1,5 m) para la conexión.AplicacionesControl de encendido/apagadoGestión de energíaAutomatización de pruebasControl de procesos
