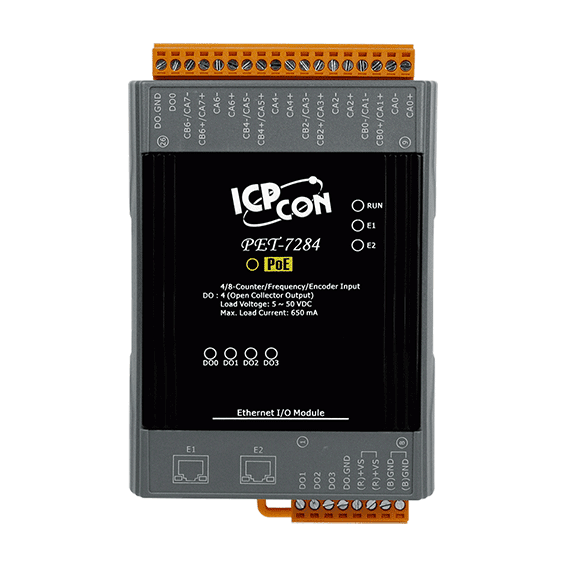

PET-7284 Módulo I/O Ethernet con PoE, entrada de contador/frecuencia/encoder de 4/8 canales
Módulo I/O Ethernet PoE con entradas de contador de 4/8 canales, frecuencia y encoder, 4 salidas open-collector aisladas y switch de 2 puertos para conexión en cadena sobre Modbus TCP o UDP.
- Modos configurables de forma individual en los 8 canales de contador: contador ascendente, frecuencia, ascendente/descendente, directo/por pulsos y fases A/B
- Conteo de 32 bits con filtro paso bajo programable de 1 ~ 32767 μs para rechazar el ruido
- Retención de los valores del contador basada en FRAM, que puede habilitarse o deshabilitarse
- Switch de 2 puertos 10/100 Base-TX con bypass de LAN para topología en cadena, alimentado por PoE (IEEE 802.3af, Clase 1)
- Compatibilidad con Modbus TCP y Modbus UDP, con servidor web y HMI web integrados
- Salida digital open-collector aislada de 4 canales, tipo sink, 650 mA por canal
358,00 € por unidad
| 1-9 uds. | 358,00 € | |
|---|---|---|
| 10-30 uds. | 340,00 € | −5 % |
| 31+ uds. | 322,00 € | −10 % |
Información sobre el producto "PET-7284 Módulo I/O Ethernet con PoE, entrada de contador/frecuencia/encoder de 4/8 canales"
PET-7284 CR es un módulo I/O Ethernet alimentado por PoE para aplicaciones que requieren conteo de pulsos rápido, medición de frecuencia o lectura de encoders junto con salida digital conmutada. Cada uno de sus 8 canales de contador puede configurarse de forma individual, de modo que un único módulo puede combinar conteo ascendente/descendente, entrada de frecuencia, conteo directo/por pulsos y conteo de cuadratura de fases A/B, con una resolución de contador de 32 bits.
Los valores del contador pueden conservarse tras los cortes de alimentación mediante memoria FRAM, que puede habilitarse o deshabilitarse según la aplicación. Un filtro paso bajo programable (1 ~ 32767 μs) ayuda a suprimir el ruido en las entradas de conteo. El módulo es compatible con Modbus TCP y Modbus UDP e incluye un servidor web integrado y un HMI web para la configuración y la supervisión.
El conmutador integrado de 2 puertos 10/100 Base-TX con bypass de LAN permite conectar el módulo en cadena (daisy-chain) a lo largo de una línea Ethernet. Los doble watchdog, los valores programables de encendido y de seguridad para las salidas digitales, y el aislamiento I/O de 2500 VDC favorecen un funcionamiento fiable en sistemas de control distribuidos. El módulo cumple con RoHS y se monta en carril DIN.
Aplicaciones
- Automatización de edificios
- Automatización de fábricas
- Automatización de máquinas
- Mantenimiento remoto
- Diagnóstico remoto
- Equipos de ensayo
| Aislamiento: | 2500 VCC |
|---|---|
| Entrada de alimentación: | +12 ~ +48 VDC, PoE |
| Interfaz: | Ethernet |
| Montaje: | Riel DIN |
| Protocolo: | Modbus TCP, Modbus UDP |
| Puertos: | 2 |
| Salidas digitales: | 4 |
| Temperatura de operación: | -25 ~ +75 °C |
| Tipo de producto: | Módulo de E/S Ethernet |
| PoE: | Sí |
Especificaciones
| Software | |
|---|---|
| Servidor web integrado | Sí |
| Módulo de CPU | |
| Temporizador watchdog | Módulo de comunicación (programable) |
| Aislamiento | |
| Aislamiento de 2 vías | E/S: 2500 VDC |
| Protección EMS | |
| EFT (IEC 61000-4-4) | ±4 kV para línea de alimentación |
| ESD (IEC 61000-4-2) | ±4 kV por contacto en cada terminal ±8 kV por aire en punto aleatorio |
| Sobretensión (IEC 61000-4-5) | ±2 kV para línea de alimentación |
| Indicadores LED | |
| Estado | Funcionando, Ethernet, E/S, PoE |
| Salida digital | |
| Canales | 4 |
| Tipo | Colector abierto aislado |
| Sumidero/Fuente (NPN/PNP) | Sumidero |
| Tensión de carga | +5 ~ +50 VDC |
| Corriente de carga | 650 mA/canal |
| Protección contra sobretensión | +60 VDC |
| Protección contra sobrecarga | 1.4 A |
| Protección contra cortocircuitos | Sí |
| Valor en encendido | Programable |
| Valor seguro | Programable |
| Entrada de contador/frecuencia/encoder | |
| Canales | Contador Up/Down de 4 canales (CW/CCW) Contador Dir/Pulso de 4 canales (bidireccional) Fase A/B de 4 canales (conteo en cuadratura) Contador ascendente de 8 canales Frecuencia de 8 canales |
| Tipo | Contador, frecuencia o encoder |
| Bits | 32 bits |
| Nivel de tensión ON | +3.5 ~ +30 VDC |
| Nivel de tensión OFF | +1 VDC (máx.) |
| Precisión de frecuencia | 1 Hz ~ 200 kHz: ±0,025 % de la frecuencia de entrada |
| Configuración de canal individual | Sí |
| Velocidad máx. | +3.5 ~ +10 VDC: 200 kHz +10 ~ +30 VDC: 150 kHz |
| Filtro paso bajo | 1 ~ 32767 μs |
| Retención del valor del contador | Sí |
| Ethernet | |
| Puertos | 2 x RJ-45, 10/100 Base-TX, puertos de conmutación |
| PoE | Sí |
| Bypass LAN | Sí |
| Control de acceso | ID, contraseña y filtro IP |
| Protocolo | Modbus TCP, Modbus UDP |
| Alimentación | |
| Protección contra inversión de polaridad | Sí |
| Consumo | 4.4 W (máx.) |
| Alimentado por PoE | IEEE 802.3af, Clase1 |
| Alimentado desde bloque de terminales | +12 ~ +48 VDC |
| Mecánico | |
| Dimensiones (mm) | 76 x 120 x 42 (W x L x H) |
| Instalación | Montaje en riel DIN |
| Entorno | |
| Temperatura de funcionamiento | -25 ~ +75 °C |
| Temperatura de almacenamiento | -30 ~ +80 °C |
| Humedad | 10 ~ 90 % HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
