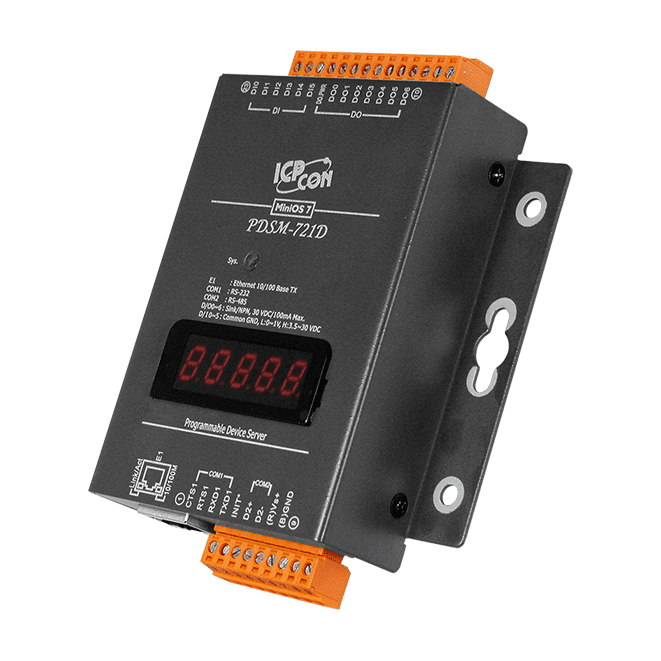

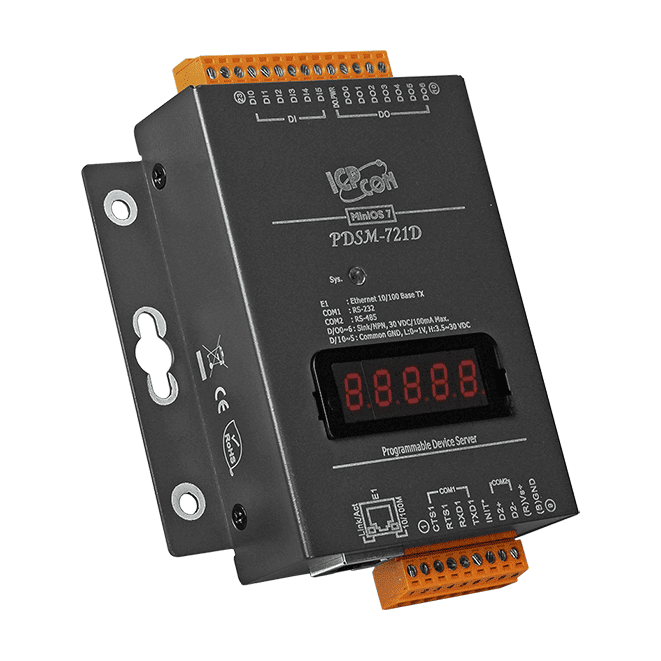

PDSM-721D Servidor de Dispositivos Serie a Ethernet Programable, 6 DI / 7 DO, Carcasa Metálica

PDS-721 es un servidor de dispositivos programable que conecta equipos serie RS-232 y RS-485 a una red Ethernet. Un controlador COM virtual permite que un PC con Windows trate los puertos serie del dispositivo como puertos COM locales, de modo que el software serie existente puede seguir funcionando a través de la red.La unidad ejecuta el MiniOS7 integrado y puede programarse para aplicaciones Ethernet personalizadas. Además, actúa como pasarela Modbus TCP a RTU/ASCII, lo que resulta útil para sistemas SCADA y HMI que utilizan Modbus TCP pero deben acceder a dispositivos de campo serie. Las seis entradas digitales admiten funciones de entrada con enclavamiento y de contador, y las siete salidas de colector abierto están clasificadas para hasta 30 VDC y 100 mA.Esta versión CR, con carcasa de plástico, es una unidad para montaje en raíl DIN o en pared, con bloque de terminales extraíble para el cableado. Se suministra con el cable CA-0910. Para una carcasa metálica, consulte el PDSM-721 incluido en la misma serie.AplicacionesAutomatización de fábricasAutomatización de edificiosDomótica

El PDSM-721 conecta un dispositivo serie en un puerto RS-232 y otro en un puerto RS-485 a una red Ethernet 10/100 Base-TX. Sus puertos COM integrados pueden asignarse a puertos COM estándar de un PC con Windows mediante la utilidad VxComm, de modo que el software serie existente puede seguir funcionando sin modificaciones.Más allá de la conversión serie, la unidad ejecuta el firmware MiniOS7 y puede actuar como pasarela Modbus TCP a RTU/ASCII, permitiendo que los sistemas SCADA y HMI basados en Modbus TCP accedan a dispositivos Modbus RTU o ASCII. Su estructura de programación Xserver permite desarrollar aplicaciones Ethernet personalizadas sobre el equipo.El conjunto de E/S incluye seis entradas digitales con funciones de enclavamiento y contador, y siete salidas digitales de colector abierto tipo sink (NPN). Un temporizador watchdog y una protección ESD de +/-4 kV en el puerto serie facilitan su uso en entornos adversos. La carcasa metálica se suministra con el cable CA-0910.AplicacionesAutomatización de fábricasAutomatización de edificiosDomótica

El PDS-721D conecta un dispositivo serie RS-232 y un dispositivo RS-485 a una red Ethernet sin modificar la aplicación serie. Su controlador de COM virtual permite que un PC acceda a los puertos serie del dispositivo como puertos COM estándar, lo que resulta útil para software heredado que espera una conexión serie local.Además de la pasarela serie, la unidad ejecuta una estructura de programación Xserver sobre la plataforma MiniOS7 integrada, de modo que la lógica Ethernet personalizada puede desarrollarse directamente en el dispositivo. También actúa como pasarela Modbus TCP a RTU/ASCII, permitiendo que los sistemas SCADA o HMI con Modbus TCP accedan a esclavos Modbus serie. Las seis entradas digitales admiten funciones de enclavamiento y contador, y las siete salidas en colector abierto y la pantalla LED añaden estado y control locales.El PDS-721D se suministra con el cable CA-0910 y es adecuado para instalaciones de automatización industrial, de edificios y domótica. Está alojado en una carcasa de plástico con montaje en carril DIN o en pared, bloque de terminales extraíble y temporizador watchdog para su uso en entornos exigentes.AplicacionesAutomatización industrialAutomatización de edificiosDomótica

El PPDS-721-MTCP conecta un dispositivo serie RS-232 y un dispositivo serie RS-485 a una red Ethernet. Su utilidad VxComm puede asignar los puertos serie a puertos COM virtuales en un PC con Windows, de modo que el software existente basado en COM pueda comunicarse con los equipos serie a través de la red sin modificar la aplicación.Más allá de la simple conversión serie, la unidad ejecuta una aplicación Xserver programable sobre su sistema operativo en tiempo real MiniOS7 integrado y puede actuar como pasarela Modbus TCP a RTU/ASCII para sistemas SCADA y HMI. Además, incorpora entradas digitales con enclavamiento y funciones de contador para la gestión local de eventos en planta.La alimentación puede suministrarse por Ethernet mediante PoE IEEE 802.3af Clase 1, o desde un bloque de terminales de +12 ~ 48 VDC. El cable CA-0910 se incluye con este código de pedido, y la unidad se monta en carril DIN o en pared.AplicacionesAutomatización industrialAutomatización de edificiosDomótica

El PPDSM-721-MTCP conecta a una red Ethernet un dispositivo serie RS-232 y un dispositivo RS-485 mediante una única unidad compacta. Su soporte de puerto COM virtual, proporcionado por la utilidad VxComm, permite que el software de PC existente direccione los puertos serie del servidor de dispositivos como puertos COM estándar, de modo que las aplicaciones serie heredadas pueden seguir en servicio mientras se moderniza la red.La unidad también funciona como pasarela Modbus TCP a RTU/ASCII para sistemas SCADA y HMI que utilizan Modbus TCP. Seis entradas digitales con funciones de enclavamiento y contador, y siete salidas digitales de colector abierto, añaden E/S local. El dispositivo puede alimentarse desde un conmutador PoE mediante IEEE 802.3af Clase 1 o desde un bloque de terminales de +12 ~ 48 VDC.La carcasa metálica, el temporizador watchdog y la protección ESD en el puerto serie están pensados para entornos exigentes. El paquete incluye un cable CA-0910, y la unidad tiene un rango de funcionamiento de -25 ~ +75 °C y está diseñada para montaje en pared.AplicacionesAutomatización de fábricasAutomatización de edificiosDomótica

El PPDS-721D-MTCP conecta equipos serie a una red Ethernet. Sus puertos RS-232 y RS-485 integrados pueden presentarse a un PC como puertos COM virtuales mediante la utilidad VxComm, de modo que el software serie existente puede seguir funcionando a través de la red. Además, actúa como pasarela Modbus TCP a RTU/ASCII, lo que resulta útil en sistemas SCADA y HMI que se comunican por Modbus TCP con dispositivos RTU o ASCII.Más allá de sus funciones de pasarela, el equipo es un servidor de dispositivos programable con E/S integradas. Dispone de 6 entradas digitales de contacto húmedo con funciones de enclavamiento y contador, y de 7 salidas digitales de colector abierto tipo sumidero (NPN). Un display LED de 7 segmentos de 5 dígitos y un indicador de Alimentación/PoE ofrecen el estado en local, e incluye un temporizador watchdog para funcionamiento sin supervisión.La alimentación puede proceder de un conmutador PoE conforme a IEEE 802.3af Clase 1 a través de un cable estándar Categoría 5, o de una fuente de +12 ~ 48 VDC en el bloque de terminales extraíble. La carcasa de plástico se monta en raíl DIN o en pared, y el equipo está diseñado para operar entre -25 ~ +75 °C. Con este código de pedido se incluye el cable CA-0910.AplicacionesAutomatización de fábricasAutomatización de edificiosDomótica

PPDSM-721D-MTCP conecta un dispositivo RS-232 y un dispositivo RS-485 a una red Ethernet, de modo que los equipos serie existentes pueden integrarse sin necesidad de sustituirlos. Su pasarela integrada Modbus TCP a RTU/ASCII permite que los sistemas SCADA y HMI que utilizan Modbus TCP accedan a los dispositivos serie. El equipo se alimenta por Ethernet mediante IEEE 802.3af, PoE Clase 1, o desde un bloque de terminales de +12 ~ 48 VDC.El equipo combina 6 entradas digitales de contacto húmedo y 7 salidas digitales de colector abierto tipo sink (NPN) con un servidor de dispositivos programable. Admite funciones de entrada digital enclavada y de contador. La utilidad VxComm asigna los puertos serie a puertos COM virtuales en Windows 7 SP1, 10, 2012 y 2016 de 32/64 bits. Una estructura de programación MiniOS7 y Xserver integrada permite desarrollar aplicaciones Ethernet personalizadas.La carcasa metálica está diseñada para montaje en pared y tiene un rango de funcionamiento de -25 ~ +75 °C. El código de pedido incluye el cable CA-0910. Verifique el cableado del bloque de terminales y los límites eléctricos de entrada y salida con sus dispositivos de campo antes de la instalación.AplicacionesAutomatización industrialAutomatización de edificiosDomótica
