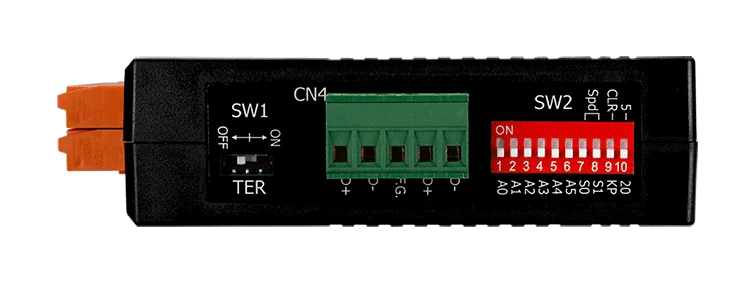

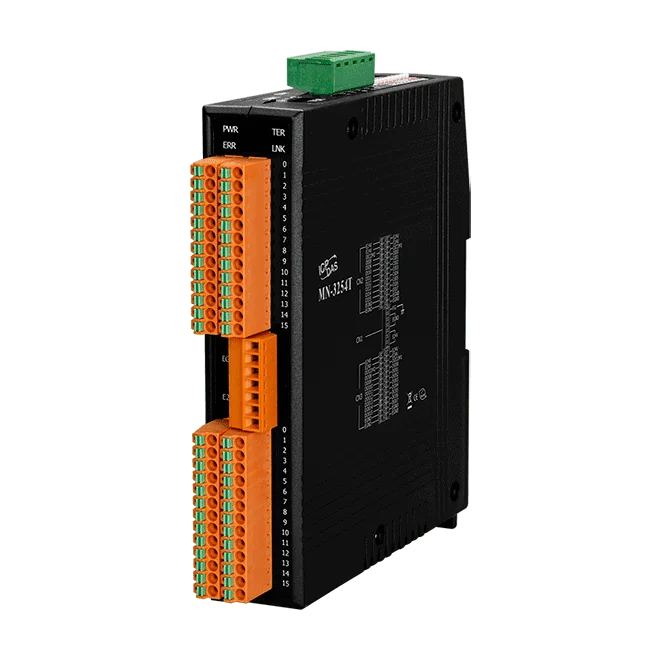

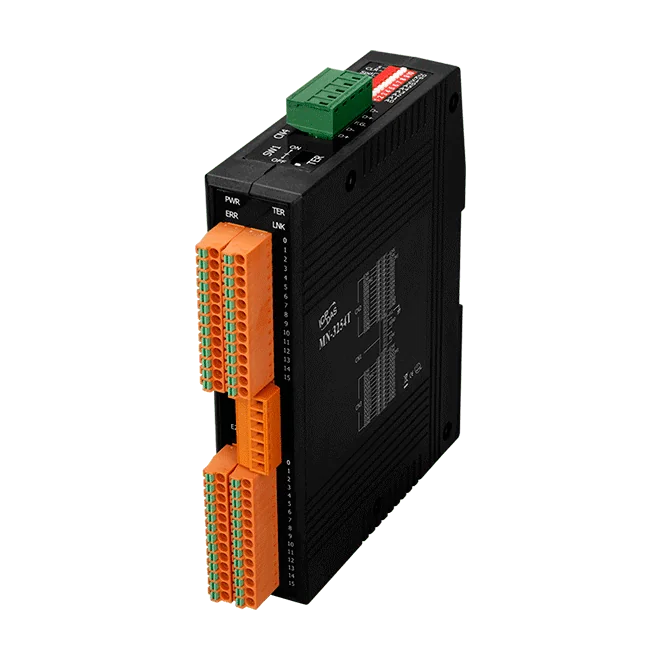

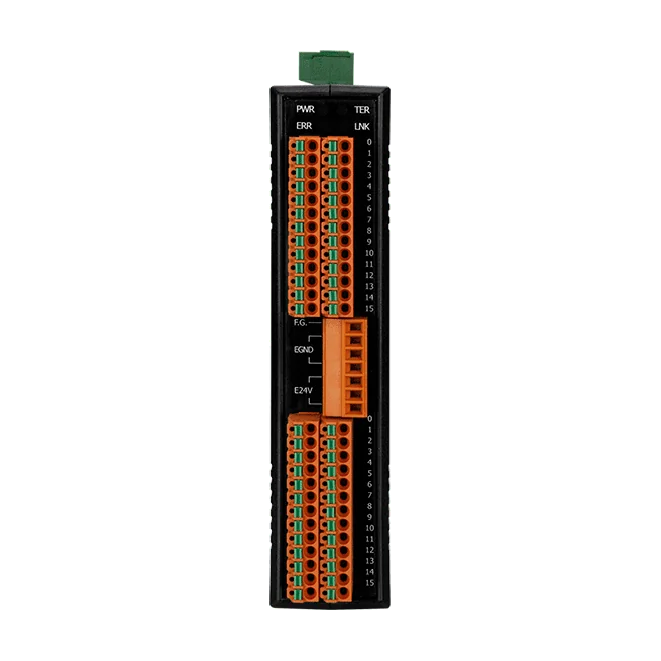

MN-3254T Módulo de E/S Motionnet, 16 canales DI/DO aislados con bloque de terminales

MN-3254 CR es un módulo de expansión de E/S distribuidas para sistemas Motionnet, que ofrece 16 canales de entrada digital aislados y 16 canales de salida digital aislados en una única carcasa para montaje en raíl DIN. Cada línea de transferencia Motionnet puede alojar hasta 64 módulos, lo que permite ampliar el número de E/S hasta 1024 entradas y 1024 salidas en una misma red.La temporización es determinista: cada dispositivo tiene un tiempo cíclico de 15,1 μs a 20 Mbps, y el estado de las E/S se actualiza automáticamente a través del sistema Motionnet a un intervalo constante. Los puntos de entrada pueden configurarse para interrupciones, de modo que el controlador no necesita sondear las entradas que no cambian. Cada puerto de entrada puede configurarse para funcionamiento NPN o PNP con alimentación de 12 a 24 V, y los diodos volante de las salidas pueden conectarse a fuentes de alimentación distintas puerto por puerto.La variante CR es la versión con conectores RJ-45 indicada en la información de pedido. El aislamiento de 3000 Vrms tanto en las entradas como en las salidas digitales, junto con una entrada de alimentación de 24 VDC aislada de 1000 V, ayuda a separar el cableado de campo de la red de comunicación y de la alimentación lógica.AplicacionesAutomatización de máquinas

El MN-3253 CR añade 32 canales de entrada digital aislados a una red Motionnet, lo que permite ampliar la capacidad de entrada remota sin tender un cableado independiente para cada señal. Cada puerto de entrada puede configurarse como NPN o PNP para sensores de 12 a 24 V, lo que simplifica la adaptación del módulo a los dispositivos de campo que ya utiliza.El tiempo cíclico es de 15,1 μs por dispositivo a 20 Mbps, y una línea completa de 64 módulos cubre 2048 puntos de entrada en 0,97 ms. La velocidad de transferencia se selecciona entre 2,5, 5, 10 o 20 Mbps mediante un interruptor DIP. El estado de las entradas se actualiza automáticamente a través del sistema Motionnet en un intervalo constante, y pueden configurarse interrupciones en entradas seleccionadas para que el controlador no tenga que consultarlas repetidamente.El módulo proporciona un aislamiento de entrada de 3000 Vrms y separa la alimentación, la comunicación y la E/S para una mayor protección. Los LED de estado indican el estado de la comunicación, el estado de la E/S y la alimentación interna de 3,3 V, y se incluye un interruptor de resistencia de terminación. El cableado utiliza bloques de terminales enchufables de 13 pines, y la carcasa de plástico se monta en riel DIN. El rango de operación nominal es de 0 a +60 °C.AplicacionesAutomatización de máquinasAmpliación distribuida de entradas digitales para sistemas Motionnet

MN-3253T CR es un módulo de expansión Motionnet que añade 32 canales de entrada digital aislados a una red de control distribuida. Cada línea de transferencia Motionnet puede albergar hasta 64 módulos, por lo que una sola línea puede escalar hasta 2048 canales de entrada. Con 64 módulos conectados, las señales de los 2048 puntos pueden intercambiarse en 0,97 ms.Cada puerto de entrada puede configurarse como NPN o PNP para señales de 12~24 V, lo que resulta adecuado para tipos de sensores mixtos en un mismo módulo. Se proporciona aislamiento entre la alimentación, la comunicación y la E/S, y puede configurarse una interrupción por cambio de entrada en los puntos elegidos, de modo que el host no necesita sondearlos de forma continua. Los LED de estado muestran el estado de la comunicación y la actividad de E/S para facilitar la puesta en marcha y la localización de fallos.El módulo utiliza una carcasa de plástico con bloques de terminales enchufables de 13 pines y se monta en carril DIN. Está diseñado para funcionar entre 0 ~ +60 °C y se suministra como la versión con bloque de terminales, conforme a RoHS, de la serie MN-3253.AplicacionesAutomatización de máquinasExpansión distribuida de entradas digitales en sistemas Motionnet

El MN-3257 CR es un módulo de expansión Motionnet que añade 32 salidas digitales aisladas a un sistema de control distribuido. Cada línea de transferencia Motionnet puede alojar hasta 64 módulos, lo que permite escalar el número de salidas hasta 2048 canales en una sola línea. El sistema Motionnet actualiza cada módulo automáticamente a intervalo constante, por lo que el controlador no necesita sondearlo.Cada salida es de tipo colector abierto en sumidero (sink), con diodo de rueda libre interno, con una corriente máxima de 200 mA por canal y una tensión máxima de carga de +30 VDC. Los diodos de rueda libre están agrupados por puerto de 8 señales, y cada puerto puede conectarse a una fuente de alimentación diferente. Es posible configurar interrupciones en los puntos de entrada elegidos, lo que evita el tiempo de CPU desperdiciado en sondeos repetidos.Se proporciona aislamiento entre alimentación, comunicación y E/S, con una tensión nominal de 3000 Vrms en las salidas. Dos conectores RJ-45 Motionnet permiten el cableado en cadena (daisy-chain), la velocidad de transferencia se selecciona en 2,5, 5, 10 o 20 Mbps mediante microinterruptores DIP, y los indicadores LED muestran el estado de la comunicación y de las E/S. La carcasa de plástico se monta en riel DIN.AplicacionesAutomatización de máquinasExpansión distribuida de salidas digitales para sistemas Motionnet
