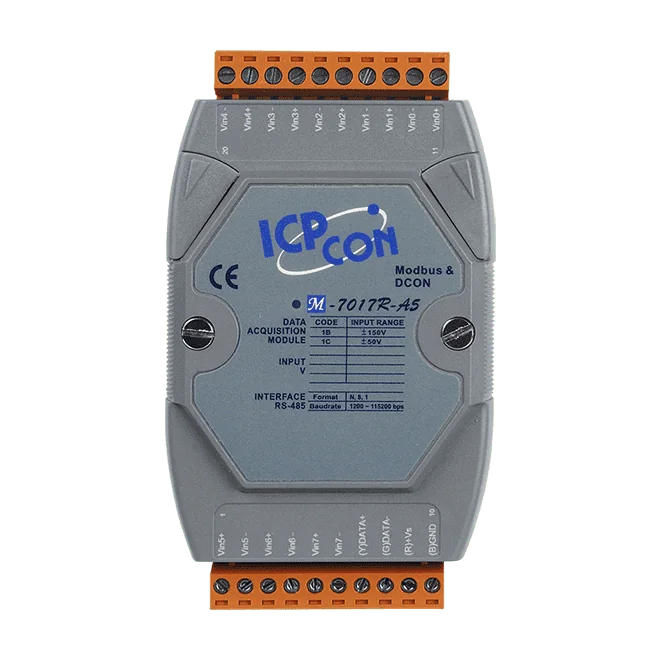

M-7017R-A5-G Módulo de entrada analógica de alta tensión, 8 canales ±50 V/±150 V

El M-7017R-G es un módulo de entrada analógica diferencial de 8 canales para redes de E/S remotas RS-485. Cada canal acepta señales de tensión o de corriente, por lo que un único módulo puede cubrir una amplia gama de sensores y transmisores. Su protección de entrada está diseñada para instalaciones con exigencias eléctricas elevadas, con protección contra sobretensión de 240 Vrms y protección contra tensión de modo común de ±200 VDC en las entradas.La frecuencia de muestreo puede configurarse en modo normal (10 Hz, 0,1 % del FSR) o en modo rápido (60 Hz, 0,5 % del FSR), de modo que los ingenieros pueden elegir entre precisión y velocidad de actualización. Los canales se pueden configurar de forma individual, y el módulo se comunica mediante Modbus RTU o DCON, seleccionables mediante la configuración por software. Un doble watchdog integrado supervisa tanto el módulo como la comunicación.El sufijo -G identifica la versión con cubierta gris. El rango de corriente de 4 ~ 20 mA requiere una resistencia externa opcional de 125 Ω, y la detección de hilo abierto solo está disponible para entradas de 4 ~ 20 mA. El módulo tiene una temperatura de funcionamiento nominal de -25 ~ +75 °C y se alimenta con +10 ~ +30 VDC.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

M-7017RC-G es un módulo de entrada analógica de 8 canales para medir señales de corriente en una red RS-485. La resistencia integrada permite leer la corriente directamente del lazo, sin necesidad de instalar una resistencia shunt externa, lo que simplifica el cableado y la puesta en marcha.El módulo está pensado para instalaciones más exigentes. Ofrece protección contra tensión de modo común de ±200 VDC en las entradas de corriente, protección ESD de 4 kV en cada terminal y aislamiento de 3000 VDC entre el módulo y el bus. El muestreo puede conmutarse entre modo Normal (10 Hz) y modo Rápido (60 Hz), y está disponible la detección de hilo abierto para entradas de 4 ~ 20 mA.Esta variante de carcasa gris (-G) se comunica a través de un único puerto RS-485 usando Modbus RTU o DCON, configurados mediante software. Es adecuada para la automatización de edificios, de fábricas y de máquinas, así como para el mantenimiento remoto, el diagnóstico y los equipos de prueba.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El M-7017RMS-G CR es un módulo de E/S remotas RS-485 para la medición de señales de CA. Dispone de ocho entradas diferenciales que calculan el valor True RMS de formas de onda complejas y transmiten el resultado como valor de CC, de modo que la medición se mantiene precisa tanto en señales no sinusoidales como en ondas senoidales puras.Cada canal se puede configurar de forma individual en cinco rangos de entrada, desde 0 ~ +150 mVrms hasta 0 ~ +10 Vrms. El módulo está calibrado de fábrica con una precisión de ±0,15 % a 50/60 Hz y admite frecuencias de funcionamiento estándar de 45 Hz a 10 kHz. El aislamiento interno de 2500 VCC y la protección contra sobretensiones de ±35 VCC ayudan a proteger el módulo y el resto del sistema.El módulo se configura y se lee a través de un único puerto RS-485 mediante Modbus RTU o DCON, a velocidades de transmisión de 1200 a 115200 bps. Funciona con una alimentación de +10 ~ +30 VCC con protección contra inversión de polaridad, se monta en carril DIN y opera en un rango de -25 ~ +75 °C. La variante de carcasa gris es adecuada para instalaciones en panel en automatización de edificios, fábricas y máquinas.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

M-7017-G CR es un módulo de entrada analógica RS-485 con ocho canales diferenciales, cada uno capaz de aceptar señales de tensión o de corriente dentro del mismo rango de entrada. Los ingenieros pueden configurar el protocolo Modbus RTU o DCON por software, lo que lo hace adecuado para la medida distribuida en redes de E/S remotas.La resolución de entrada es de 16 bits con una precisión de ±0,1 % del FSR. Los rangos de tensión van de ±150 mV a ±10 V, y los rangos de corriente cubren ±20 mA, 0 ~ 20 mA y 4 ~ 20 mA. El rango de 4 ~ 20 mA requiere una resistencia externa opcional de 125 Ω, y para este rango se incluye la detección de hilo abierto. Los canales están aislados del módulo a 3000 VDC y protegidos frente a sobretensiones de ±120 VDC.El doble perro guardián integrado supervisa tanto el módulo como la comunicación, y el módulo está diseñado para montaje en carril DIN con una alimentación de +10 ~ +30 VDC. La versión con carcasa gris cuenta con marcado RoHS.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba
