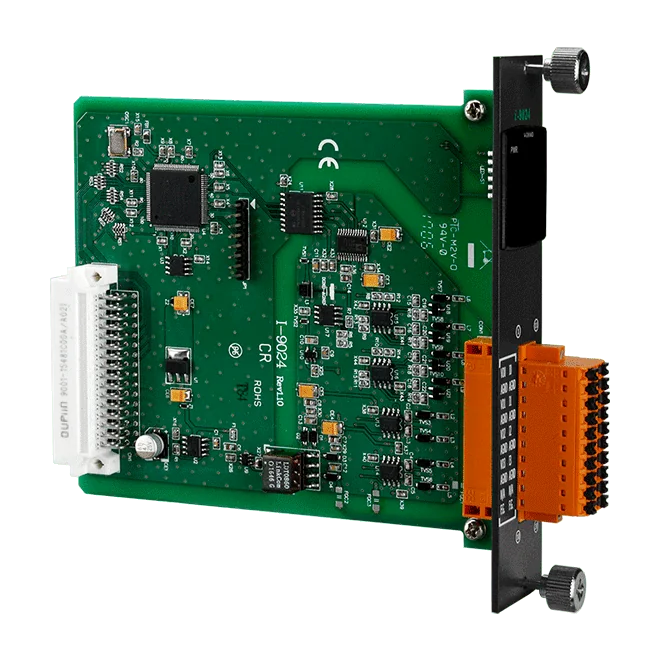

I-9024 Módulo de salida analógica de 4 canales, ±10 V / 0 ~ 20 mA, 14 bits

El I-9024U ofrece cuatro salidas analógicas de extremo simple para ingenieros que necesitan señales de control de tensión o corriente desde un sistema de E/S de PAC. Cada canal puede configurarse de forma independiente, de modo que un único módulo puede accionar una combinación de dispositivos de 0 ~ +10 V, ±10 V y de lazo de corriente sin necesidad de un módulo distinto para cada tipo de señal.La protección de salida y el comportamiento a fallo seguro vienen integrados. Las salidas incorporan protección contra cortocircuito, y se puede definir por canal tanto un valor de encendido como un valor seguro, de modo que las salidas se estabilicen en un estado definido durante el arranque o cuando se pierde la comunicación. La detección de hilo abierto está disponible para el rango de +4 ~ +20 mA.El módulo está clasificado para un aislamiento intramódulo de 3000 VDC y una protección ESD por contacto de ±4 kV en cada terminal. Se alimenta desde un bloque de terminales de 15 ~ 30 VDC con protección contra inversión de polaridad, y consume 2 W como máximo. Su rango de funcionamiento es de -25 ~ +75 °C, y la carcasa mide 31 x 134 x 144 mm (An x L x Al).

El I-9028U CR es un módulo de salida analógica tipo fuente de ocho canales para la serie I-9K/I-97K. Cada canal se configura de forma independiente, de modo que un mismo módulo puede proporcionar una combinación de señales de 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, +4 ~ +20 mA y 0 ~ +20 mA, eligiendo el rango por canal y no para el módulo completo.Está indicado para instalaciones en las que las salidas deben arrancar y mantenerse en un estado conocido. Pueden configurarse valores de encendido y valores de seguridad para los canales, incluye detección de cable abierto para el rango de +4 ~ +20 mA y cada salida está protegida contra cortocircuitos. El módulo ofrece un aislamiento interno de 3000 VDC y una protección ESD por contacto de ±4 kV en cada borne.El módulo se alimenta desde el bloque de terminales a 15 ~ 30 VDC, consume 2 W como máximo y está clasificado para funcionar entre -25 ~ +75 °C. Sus dimensiones son 31 x 134 x 144 mm (An x L x Al).AplicacionesSalidas de control analógicas en sistemas de E/S para PAC I-9K/I-97KAmpliación de puntos de salida analógica en instalaciones I-9K/I-97K existentes

El I-9012 CR es un módulo de entrada analógica de 8 canales con resolución de 16 bits, diseñado para aplicaciones que requieren adquisición de tensión rápida y precisa. Cada canal puede muestrear a hasta 200 kS/s en modo pacer de un solo canal, y el rango de entrada se puede configurar a ±5 V o ±10 V.Los pines de salida y entrada de disparo permiten encadenar varios módulos I-9012 para que muestreen en el mismo instante, lo cual resulta útil en adquisición multimódulo donde la alineación temporal es importante. Un búfer FIFO de 8 kbytes almacena temporalmente los datos de conversión.El módulo ofrece aislamiento intramódulo de 2500 VDC y protección ESD de ±4 kV por contacto y ±8 kV por aire. Está catalogado como conforme a RoHS y funciona entre -25 y +75 °C.AplicacionesAdquisición de datos multimódulo sincronizadaMedición de tensión de alta velocidad en sistemas de E/S de PAC

El I-9014 CR es un módulo de entrada analógica para ingenieros que necesitan una adquisición rápida y precisa de tensión y corriente dentro de un sistema de la serie I-9K/I-97K. Sus canales pueden configurarse mediante puentes como 16 entradas de terminación simple o 8 diferenciales, con rangos de ±10 V, ±5 V, ±2,5 V, ±1,25 V y ±20 mA.La función Magic Scan del módulo permite muestrear canales individuales con distintos rangos de entrada. Al escanear un solo canal, la frecuencia de muestreo se mantiene en 250 kS/s. Magic Scan puede funcionar como un escaneo estándar o como una función de muestreo y retención virtual (Virtual Sample and Hold), que ofrece una alternativa de menor coste al muestreo y retención por hardware presente en muchas tarjetas de entrada analógica.Un búfer FIFO de 4 K palabras almacena las conversiones en la propia placa. Cuando el número de muestras supera un nivel FIFO predefinido, una interrupción avisa al host, lo que resulta adecuado para registro y trabajos de vibraciones con restricciones de tiempo, en los que el host no debe perder datos. Se admite disparo externo posterior al trigger e inicio interno o externo.AplicacionesSistemas de adquisición de datos de alta velocidadAnálisis de vibraciones
