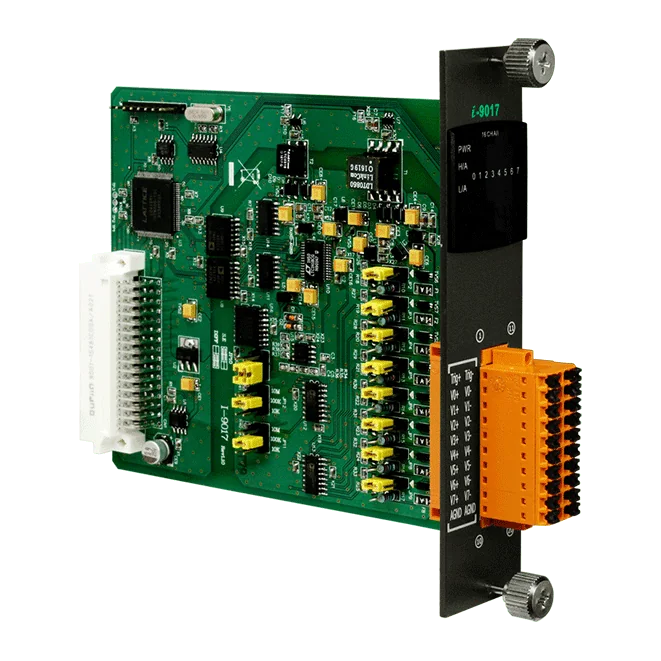

I-9017 Módulo de entrada analógica de tensión/corriente de 16/8 canales, 90 KS/s

El I-9017-15 es un módulo de entrada analógica de alta velocidad para sistemas basados en PAC que necesitan adquirir señales de tensión y corriente de forma rápida y con múltiples canales. Ofrece una resolución de 14 bits y puede configurarse mediante jumpers para 30 canales de entrada monoterminal o 15 canales diferenciales, de modo que la distribución de canales pueda adaptarse al cableado de las señales.Los rangos de entrada cubren ±1,25 V, ±2,5 V, ±5 V y ±10 V para tensión, y de -20 mA a +20 mA para corriente. La medición de corriente requiere una resistencia externa opcional de 125 Ω. La impedancia de entrada es seleccionable entre 20 kΩ, 200 kΩ y 20 MΩ, y el módulo admite los modos de disparo del conversor A/D por sondeo (polling) e interrupción.Modo de sondeo de un canal: unos 90 KS/sModo de interrupción de un canal: 50 KS/sModo de escaneo de 15 canales: 16 KS/sEl módulo proporciona un aislamiento interno de 2500 VDC y una protección ESD por contacto de ±4 kV en cada terminal. Su ancho de banda de 100 KHz y sus especificaciones de deriva reducida lo hacen adecuado para tareas de medición en las que la temporización y la estabilidad son importantes.AplicacionesSistemas de adquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibracionesGeneración de patrones digitales a partir de un puerto de E/S digital

El I-9017C-15 es un módulo de entrada analógica de alta velocidad de la serie I-9K/I-97K, diseñado para ingenieros que necesitan capturar señales de corriente en 15 canales diferenciales. Cada canal acepta ±20 mA y se digitaliza mediante un convertidor de 14 bits con un ancho de banda de 100 kHz.El rendimiento de muestreo depende del modo de adquisición. El sondeo de un solo canal alcanza unos 90 KS/s, el modo de interrupción de un solo canal funciona a 50 KS/s y un escaneo de 15 canales ofrece 16 KS/s. La conversión A/D puede activarse por sondeo o por interrupción, de modo que el módulo puede ajustarse a los requisitos de temporización de la aplicación principal.Aislamiento interno del módulo de 2500 VDCProtección ESD de ±4 kV por contacto y ±8 kV por aireRango de funcionamiento de -25 ~ +75 °CCertificado según los requisitos CE, UKCA, FCC, RoHS y WEEEAplicacionesAdquisición de datos de alta velocidadMonitorización y control de procesosAnálisis de vibracionesGeneración de patrones digitales desde el puerto de E/S digital

El I-9012 CR es un módulo de entrada analógica de 8 canales con resolución de 16 bits, diseñado para aplicaciones que requieren adquisición de tensión rápida y precisa. Cada canal puede muestrear a hasta 200 kS/s en modo pacer de un solo canal, y el rango de entrada se puede configurar a ±5 V o ±10 V.Los pines de salida y entrada de disparo permiten encadenar varios módulos I-9012 para que muestreen en el mismo instante, lo cual resulta útil en adquisición multimódulo donde la alineación temporal es importante. Un búfer FIFO de 8 kbytes almacena temporalmente los datos de conversión.El módulo ofrece aislamiento intramódulo de 2500 VDC y protección ESD de ±4 kV por contacto y ±8 kV por aire. Está catalogado como conforme a RoHS y funciona entre -25 y +75 °C.AplicacionesAdquisición de datos multimódulo sincronizadaMedición de tensión de alta velocidad en sistemas de E/S de PAC

El I-9014 CR es un módulo de entrada analógica para ingenieros que necesitan una adquisición rápida y precisa de tensión y corriente dentro de un sistema de la serie I-9K/I-97K. Sus canales pueden configurarse mediante puentes como 16 entradas de terminación simple o 8 diferenciales, con rangos de ±10 V, ±5 V, ±2,5 V, ±1,25 V y ±20 mA.La función Magic Scan del módulo permite muestrear canales individuales con distintos rangos de entrada. Al escanear un solo canal, la frecuencia de muestreo se mantiene en 250 kS/s. Magic Scan puede funcionar como un escaneo estándar o como una función de muestreo y retención virtual (Virtual Sample and Hold), que ofrece una alternativa de menor coste al muestreo y retención por hardware presente en muchas tarjetas de entrada analógica.Un búfer FIFO de 4 K palabras almacena las conversiones en la propia placa. Cuando el número de muestras supera un nivel FIFO predefinido, una interrupción avisa al host, lo que resulta adecuado para registro y trabajos de vibraciones con restricciones de tiempo, en los que el host no debe perder datos. Se admite disparo externo posterior al trigger e inicio interno o externo.AplicacionesSistemas de adquisición de datos de alta velocidadAnálisis de vibraciones
