I-8080-G Módulo de entrada de contador/frecuencia/encoder de 4/8 canales, cubierta gris

I-8080 CR es un módulo de entrada de contador de alta velocidad, frecuencia y encoder de la gama de E/S para PAC de perfil bajo I-8K/I-87K. Cada canal puede configurarse para conteo ascendente, medición de frecuencia, conteo ascendente/descendente o conteo de dirección/pulsos, de modo que un solo módulo cubre un amplio conjunto de tareas de medición basadas en pulsos.El módulo acepta tanto entradas aisladas como entradas de nivel TTL. La configuración individual de cada canal y un filtro paso bajo ajustable de 1 a 32767 µs permiten adaptar la entrada a la señal utilizada. El estado de alimentación y comunicación se muestra mediante un indicador LED.El código de pedido CR identifica la versión con cubierta azul del I-8080. Las aplicaciones típicas incluyen:Medición de contajeMedición de frecuenciaControl de movimiento con encoderAplicacionesMedición de contajeMedición de frecuenciaControl de movimiento con encoder

I-8084W-G es un módulo de entrada de contador, frecuencia y encoder de la serie de E/S para PAC de alto perfil I-8K/I-87K. Ofrece conteo por hardware de 32 bits y medición de frecuencia en ocho canales de entrada aislados.Cada canal puede configurarse en un modo diferente, de modo que un mismo módulo puede usar algunos canales como contadores ascendentes y otros como entradas de frecuencia o de fase A/B. Los modos admitidos son contador ascendente, frecuencia, contador ascendente/descendente, contador dirección/pulso y contador de fase A/B, con los modos bidireccionales y de encoder disponibles en cuatro canales cada uno.Los usos típicos son la medición por conteo, la medición de frecuencia y el control de movimiento basado en encoder. Se puede aplicar a las entradas un filtro digital programable de 1 a 32767 μs, y el ancho de pulso mínimo es de 2 μs.AplicacionesMedición por conteoMedición de frecuenciaControl de movimiento con encoder

El I-8088W-G CR es un módulo de E/S para PAC que combina 8 entradas digitales de contacto húmedo con 8 salidas PWM. Las formas de onda PWM se generan por hardware, de modo que las salidas funcionan sin intervención del software una vez configuradas, lo que resulta adecuado para tareas de control que requieren un ciclo de trabajo y una frecuencia estables.Cada canal PWM ofrece una frecuencia de 10 Hz ~ 500 kHz (no continua) con un ciclo de trabajo de 0,1 ~ 99,9 %. Los canales pueden iniciarse de forma individual o conjunta, y está disponible el modo de ráfaga para el funcionamiento en espera. Los canales de entrada digital pueden utilizarse como entradas simples o como fuente de disparo por hardware para las salidas PWM.Las salidas PWM son de tipo TTL, con configuración de fuente y una carga nominal de 1 mA a +5 VDC, por lo que los circuitos conectados aguas abajo deben verificarse con respecto a estos valores. Las entradas digitales están clasificadas para un nivel ON de +5 ~ +30 VDC y proporcionan un aislamiento interno al módulo de 3750 Vrms.Salidas PWM generadas por hardware, sin intervención del softwareModos de disparo por software y por hardware para el inicio de la PWMSalida PWM individual o síncrona en todos los canalesModo de ráfaga para el funcionamiento en esperaAplicacionesControl de la posición o la velocidad de motoresRegulación de la intensidad de lámparasControl de la velocidad de ventiladores

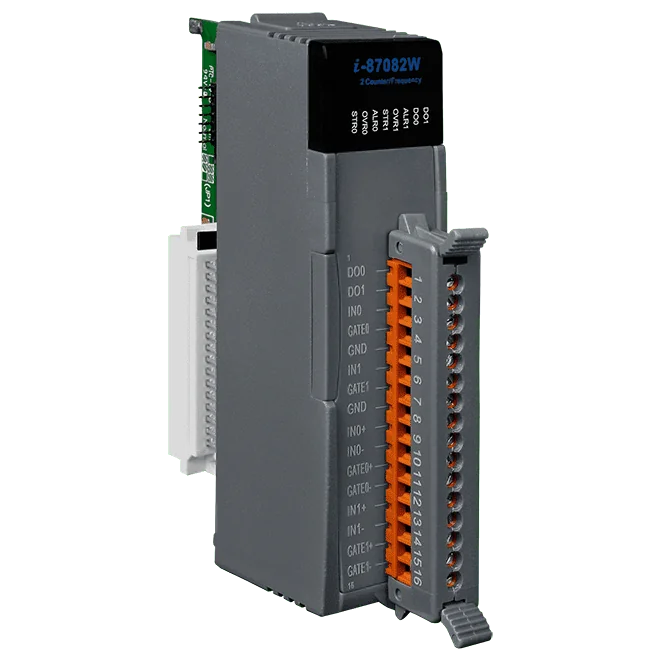

El I-87082W-G CR es un módulo de entrada de contador y frecuencia de dos canales para ingenieros que necesitan conteo de pulsos de alta velocidad o medición de frecuencia dentro de un sistema de E/S PAC I-8K/I-87K. Cada canal puede configurarse para funcionamiento como contador o como frecuencímetro, con recuentos de 32 bits y entradas de hasta 100 kHz.Cada entrada puede elegirse como aislada o no aislada para adaptarse a la fuente de señal. Las entradas aisladas ofrecen un aislamiento de 3750 Vrms y aceptan niveles ON de +3,5 VDC a +30 VDC. Las entradas no aisladas utilizan un umbral programable entre 0 y +5 VDC. Un filtro digital programable y un filtro paso bajo ayudan a rechazar el ruido con anchos de pulso inferiores al ancho mínimo alto o bajo.Dos salidas de colector abierto de tipo sink proporcionan señalización de alarma programable, y el módulo incluye un puerto RS-485 que utiliza el protocolo DCON. Un doble watchdog, con un watchdog del módulo de 1,6 segundos y un watchdog de comunicación programable, añade supervisión para instalaciones sin vigilancia.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba
