I-8060-G Módulo de salida de relé de potencia Form C de 6 canales (cubierta gris)

El I-8060 CR es un módulo de salida por relé de potencia Form C de 6 canales de la serie de perfil bajo I-8K/I-87K. Cada canal conmuta su propio contacto de relé, por lo que el módulo es adecuado para accionar cargas de mayor corriente desde un sistema de control sin necesidad de relés intermedios adicionales para la conmutación sencilla de encendido/apagado.Cada canal de relé dispone de su propio indicador LED, además de un LED de alimentación y comunicación, de modo que el estado de cada salida puede comprobarse de un vistazo durante la puesta en marcha y la localización de averías. Las características nominales de los contactos son 0,5 A a 125 VCA, 0,25 A a 250 VCA y 2 A a 30 VCC, con tiempos de activación y desactivación de 10 ms y 5 ms máximo, respectivamente.Diseñado para armarios con alto nivel de ruido eléctrico, el módulo ofrece protección ESD de ±4 kV en los contactos de cada terminal y un aislamiento de 1500 Vrms entre el módulo y su entorno. La cubierta azul identifica la variante CR de la familia I-8060.AplicacionesConmutación de cargas en sistemas de control y automatización industrialFuncionamiento de salidas por relé en entornos industriales con alto nivel de ruido eléctrico

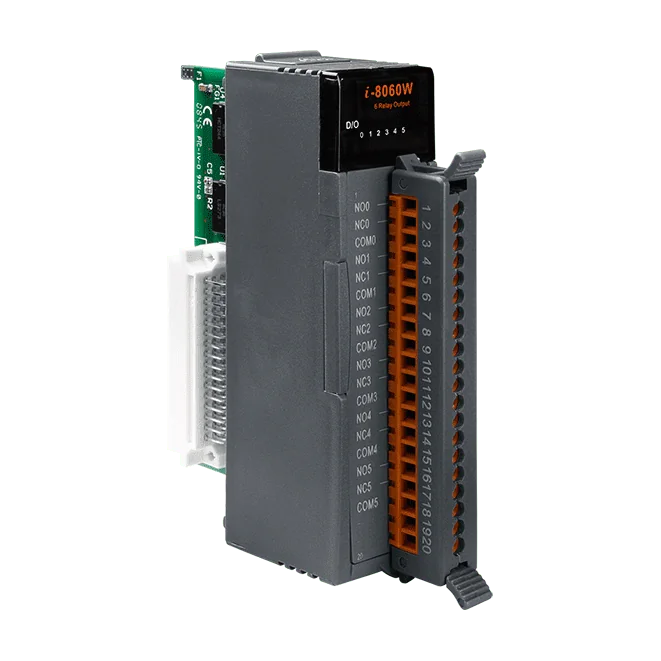

El I-8060W-G CR añade seis salidas de relé de potencia Form C a los sistemas PAC de perfil alto I-8K/I-87K, lo que permite al ingeniero conmutar cargas independientes desde un único módulo. Cada canal soporta una carga de 2 A a 23 °C, con capacidades de contacto de 0,5 A a 125 VCA, 0,25 A a 250 VCA y 2 A a 30 VCC.Cada canal de relé dispone de su propio LED, y un LED adicional indica el estado de alimentación y comunicación, de modo que el estado del módulo puede verse de un vistazo en el panel. Cada terminal está protegido contra ESD con ±4 kV por contacto según IEC 61000-4-2, lo que garantiza un funcionamiento fiable en armarios con mucho ruido eléctrico.El tiempo de los relés se especifica en 10 ms máximo para la conexión y 5 ms máximo para la desconexión. La resistencia eléctrica es de 500.000 operaciones mínimo a 30 VCC y 2 A (resistiva), y la resistencia mecánica de 100.000.000 operaciones mínimo. El módulo consume 1 W máximo y funciona entre -25 y +75 °C.AplicacionesConmutación de relés en entornos industriales exigentes

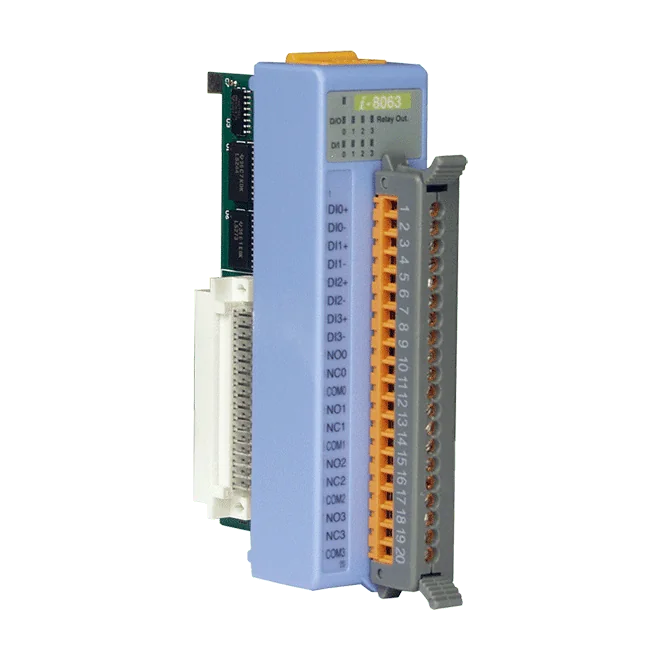

El I-8063 CR combina cuatro entradas digitales aisladas con cuatro salidas de relé de potencia Form C en un único módulo compacto de E/S remotas. Cada entrada puede configurarse como tipo sink o tipo source mediante el cableado, de modo que el mismo módulo se adapta a distintas configuraciones de sensores de campo.Ocho indicadores LED muestran el estado de la alimentación y de la comunicación, así como de cada entrada digital y salida de relé, lo que facilita la puesta en marcha y la localización de fallos. El módulo ofrece protección ESD de ±4 kV en cada terminal y aislamiento interno al módulo de 3750 VDC para inmunidad al ruido en entornos industriales exigentes.El sufijo CR identifica la variante con cubierta azul. Sus salidas de relé están clasificadas para 5 A, 250 VAC / 30 VDC, con un rango de temperatura de funcionamiento de -25 ~ +75 °C, lo que la hace adecuada para la conmutación de cargas en equipos de automatización, edificios y ensayos.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de ensayo

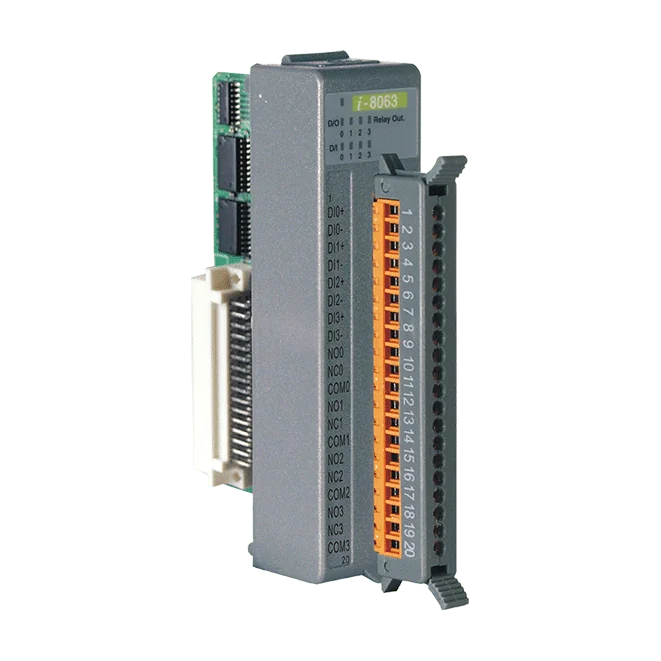

El I-8063-G CR es un módulo de E/S de perfil bajo que combina cuatro entradas digitales aisladas de contacto húmedo con cuatro salidas de relé de potencia Form C. Está indicado para ingenieros que necesitan detectar contactos de campo y conmutar cargas desde una única unidad compacta en cuadros de automatización.Cada entrada digital puede configurarse como tipo sink o tipo source mediante el cableado, de modo que el módulo se adapta a distintas configuraciones de dispositivos de campo. Las salidas de relé están clasificadas para 5 A a 250 VCA o 30 VCC, y ocho LED muestran la alimentación, la comunicación y el estado de cada canal de entrada y salida. Cada borne está protegido contra ESD de ±4 kV (IEC 61000-4-2), y el aislamiento interno de 3750 VCC ayuda al módulo a soportar el ruido eléctrico en entornos hostiles.La variante de cubierta gris identificada con el sufijo -G pertenece a la serie de perfil bajo I-8K/I-87K y está pensada para la automatización de edificios, de fábricas y de máquinas, así como para aplicaciones de mantenimiento remoto, diagnóstico remoto y equipos de prueba.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba
