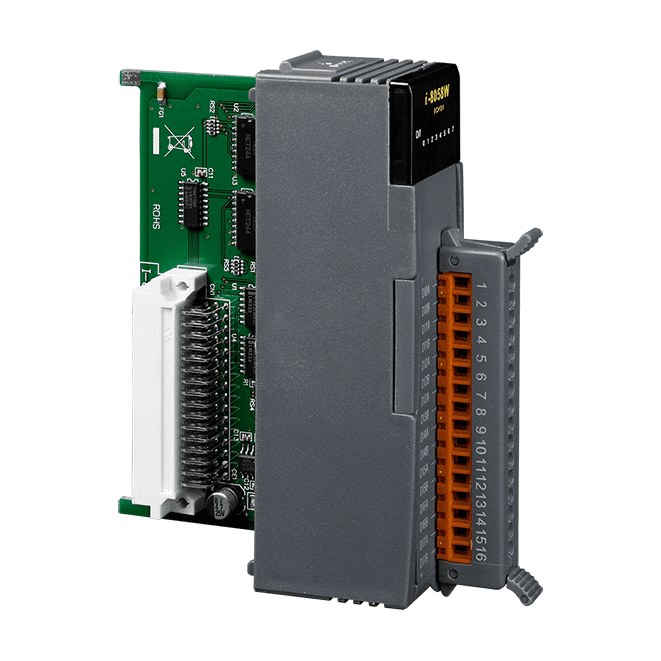

I-8058W-G Módulo de entrada digital aislado de 8 canales CA/CC, 80~250 VAC/VDC
Módulo de entrada digital CA/CC aislado de 8 canales, con nivel ON de 80 ~ 250 VAC/VDC, aislamiento interno de 5000 Vrms e indicadores LED de estado por canal.
- 8 canales de entrada digital CA/CC aislados, nivel ON 80 ~ 250 VAC/VDC
- Aislamiento por fotoacoplador y aislamiento interno del módulo de 5000 Vrms
- Nivel OFF de +30 VAC máximo; impedancia de entrada 68 KΩ, 1 W
- Protección ESD por contacto de ±4 kV en cada terminal (IEC 61000-4-2)
- 8 indicadores LED de E/S más un LED de alimentación y comunicación
- Consumo máximo de 0,6 W
110,00 € por unidad
| 1-9 uds. | 110,00 € | |
|---|---|---|
| 10-30 uds. | 104,00 € | −5 % |
| 31+ uds. | 99,00 € | −10 % |
Información sobre el producto "I-8058W-G Módulo de entrada digital aislado de 8 canales CA/CC, 80~250 VAC/VDC"
El I-8058W-G CR es un módulo de entrada digital de 8 canales para la detección de señales CA o CC de 80 ~ 250 VAC/VDC. Cada canal es diferencial y utiliza una entrada de contacto húmedo, por lo que es adecuado para las señales de conmutación de dispositivos de campo donde el nivel de tensión de entrada es alto y se requiere separación galvánica respecto al controlador.
El aislamiento por fotoacoplador y el aislamiento interno del módulo de 5000 Vrms protegen el lado lógico del cableado de campo. El módulo también incorpora protección ESD de 4 kV (por contacto, en cada terminal), y sus ocho LED de E/S indican el estado de cada canal de entrada, junto con un indicador de alimentación y comunicación.
Con un consumo máximo de 0,6 W y una carcasa de 30 x 102 x 115 mm (An x L x Al), el módulo es compacto para los racks de la serie I-8K/I-87K. Está diseñado para funcionar entre -25 ~ +75 °C y almacenarse entre -30 ~ +85 °C, con una humedad de 5 ~ 95 % HR sin condensación. El código de pedido CR corresponde a la versión conforme a RoHS indicada para este producto.
Aplicaciones
- Automatización de edificios
- Automatización de fábricas
- Automatización de máquinas
- Mantenimiento remoto
- Diagnóstico remoto
- Equipos de prueba
| Aislamiento: | 5000 Vrms |
|---|---|
| Entradas digitales: | 8 |
| Temperatura de operación: | -25 ~ +75 °C |
| Tipo de producto: | Módulo de entrada digital |
Especificaciones
| Aislamiento | |
|---|---|
| Aislamiento intramódulo | 5000 Vrms |
| Protección EMS | |
| ESD (IEC 61000-4-2) | ± 4 kV por contacto en cada terminal |
| Indicadores LED | |
| Estado | 1 x Alimentación y comunicación 8 x E/S |
| Entrada de corriente CA | |
| Frecuencia | 50 ~ 400 Hz |
| Entrada digital | |
| Canales | 8 AC (Diferencial) |
| Tipo | Contacto húmedo |
| Nivel de tensión ON | +80 ~ +250 VAC |
| Nivel de tensión OFF | +30 VAC máx. |
| Impedancia de entrada | 68 KΩ, 1 W |
| Alimentación | |
| Consumo | 0,6 W máx. |
| Mecánico | |
| Dimensiones (mm) | 30 x 102 x 115 (W x L x H) |
| Entorno | |
| Temperatura de funcionamiento | -25 ~ +75 °C |
| Temperatura de almacenamiento | -30 ~ +85 °C |
| Humedad | 5 ~ 95 % HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
