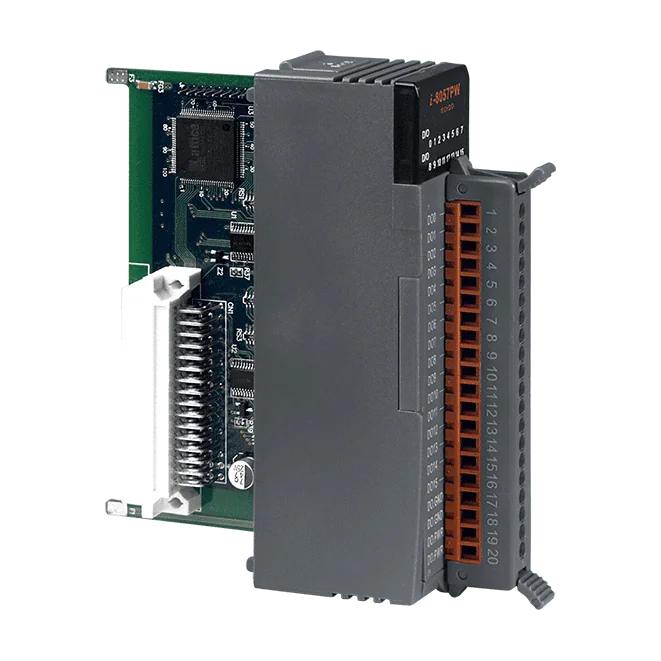

I-8057PW-G 16 canales Módulo de salida digital aislada tipo sink con autoprotección

El I-8057W-G es un módulo de salida digital de 16 canales de la serie I-8K/I-87K High Profile. Cada canal utiliza aislamiento por fotoacoplador y una salida de colector abierto tipo sink (NPN), por lo que puede accionar cargas externas desde +5 VDC hasta +30 VDC con hasta 100 mA por canal.Los ingenieros suelen elegir este módulo cuando necesitan conmutar de forma fiable y aislada varias cargas en armarios de control. Cada canal dispone de su propio LED, de modo que los estados de salida pueden verificarse de un vistazo durante la puesta en marcha y la localización de averías. Su aislamiento interno de 3750 VDC y la protección ESD de ±4 kV en cada terminal ayudan a proteger el resto del sistema frente a perturbaciones eléctricas.El módulo cuenta con certificaciones CE, FCC, RoHS y WEEE. Consume un máximo de 0,9 W y está clasificado para una temperatura de funcionamiento de -25 ~ +75 °C, lo que lo hace adecuado para la automatización de edificios, de fábricas y de máquinas, así como para diagnóstico remoto y equipos de prueba.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

I-8057 CR es un módulo de salida digital de 16 canales de la serie de perfil bajo I-8K/I-87K, indicado para conmutar cargas de campo en paneles de automatización y control. Cada canal utiliza una salida de colector abierto aislada por fotoacoplador, configurada como sumidero (NPN), con un rango de tensión de carga de +5 VDC a +30 VDC y hasta 100 mA por canal.Los ingenieros eligen este módulo cuando necesitan separación galvánica entre el lado de control y el cableado de campo. Ofrece un aislamiento interno al módulo de 3750 VDC y protección ESD de ±4 kV en cada terminal, y un indicador LED por cada salida facilita la puesta en marcha y la localización de fallos.La variante con cubierta azul CR es la versión identificada por este código de pedido. Su carcasa de 31 x 116 x 88 mm (An x L x Al) consume 0,9 W como máximo y funciona entre -25 y +75 °C, con temperatura de almacenamiento nominal de -40 a +85 °C.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El I-8057-G CR ofrece 16 canales de salida digital aislados por fotoacoplador, cada uno implementado como colector abierto con conmutación de tipo sumidero (NPN). Está pensado para ingenieros que necesitan accionar relés, indicadores u otras cargas de 5 a 30 VDC desde un apilado de E/S de perfil bajo I-8K/I-87K, con cada canal eléctricamente separado de los demás y del lado lógico.Cada salida dispone de su propio LED, de modo que el estado de los 16 canales puede leerse de un vistazo en el panel frontal, junto con un indicador combinado de alimentación y comunicación. La protección integrada incluye un aislamiento interno al módulo de 3750 VDC y una protección ESD de ±4 kV en cada terminal, probada según IEC 61000-4-2.El sufijo -G indica la versión con cubierta gris del módulo I-8057. Su consumo máximo es de 0,9 W y está especificado para un rango de funcionamiento de -25 a +75 °C con una humedad de 10 a 90 % HR sin condensación.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El I-8050W-G CR ofrece 16 canales digitales universales, cada uno de los cuales puede programarse como entrada digital o como salida digital. Esto lo convierte en una opción flexible cuando la combinación de E/S puede cambiar o no está fijada en la fase de diseño.Todos los canales están aislados por optoacoplador. Las entradas son de tipo sink, con un nivel ON de +10 ~ +30 VDC, y las salidas son controladores sink de colector abierto aislados, con una carga nominal de +5 ~ +30 VDC y 100 mA por canal, con protección contra cortocircuito. Los valores de encendido y de seguridad de las salidas pueden configurarse.16 canales, cada uno programable como entrada o salidaAislamiento intramódulo de 3750 VDC de serieProtección ESD de ±4 kV en cada terminalCertificaciones CE, FCC, RoHS y WEEEAplicacionesConexión de interruptores y sensores de campo de tipo sink a un controladorConmutación de cargas de hasta 100 mA por canal mediante salidas de colector abierto en cuadros de control industrial
