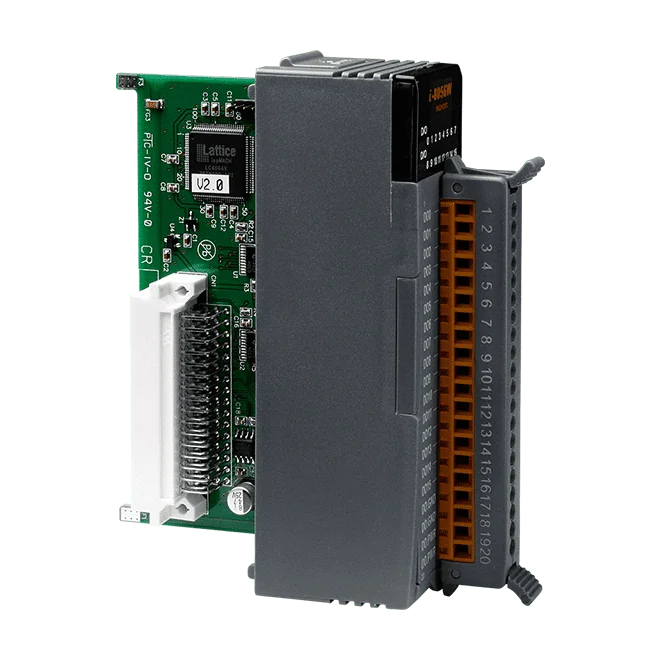

I-8056W-G Módulo de salida digital de 16 canales no aislado tipo sink, 5~30 VDC

I-8056 CR es un módulo de salida digital de 16 canales de la serie compacta I-8K/I-87K, indicado para ingenieros que necesitan conmutar un grupo de cargas tipo sink desde un nodo de E/S compacto. Cada uno de los 16 canales de colector abierto no aislados admite una tensión de carga de +5 VDC a +30 VDC y hasta 100 mA por canal.El estado de los canales es visible de un vistazo, con un LED por salida junto a un indicador de alimentación y de comunicación. Cada terminal está protegido contra ESD con contacto de ±4 kV (IEC 61000-4-2), lo que ayuda al módulo a soportar la manipulación y los eventos electrostáticos durante la instalación y el mantenimiento.El sufijo CR identifica la versión de cubierta azul del I-8056. A continuación se indican los datos eléctricos y ambientales clave para la verificación de especificaciones.Consumo de energía: 0,9 W máx.Dimensiones: 31 x 116 x 88 mm (An x L x Al)Temperatura de funcionamiento: -25 ~ +75 °C; almacenamiento -40 ~ +85 °CHumedad: 10 ~ 90 % HR, sin condensaciónAplicacionesConmutación de cargas de CC tipo sink en el rango de 5 a 30 VDCAmpliación de salidas digitales en sistemas de E/S compactos I-8K/I-87KSupervisión local del estado de los canales de salida mediante LED

El I-8056-G CR es un módulo de salida digital de 16 canales de la serie compacta I-8K/I-87K, indicado para conmutar cargas de 5~30 VDC desde un PAC o un sistema de E/S remotas. Cada canal es una salida de colector abierto de tipo sink (NPN) con una capacidad nominal de 100 mA, de modo que el módulo conecta la carga a tierra cuando un canal está activo.Los ingenieros que elijan la variante de cubierta gris encontrarán las mismas 16 salidas no aisladas, con un LED para cada canal de salida y otro para la alimentación y la comunicación, de modo que el estado de los canales puede verificarse directamente en el módulo durante la puesta en marcha y la localización de fallos. Los canales DO incorporan de serie una protección ESD de 4 kV (IEC 61000-4-2, contacto, en cada terminal).El módulo consume un máximo de 0,9 W y está especificado para una temperatura de funcionamiento de -25 ~ +75 °C, con un rango de almacenamiento de -40 ~ +85 °C. Sus reducidas dimensiones de 31 x 116 x 88 mm (An x L x Al) lo hacen práctico para cuadros de control de alta densidad.AplicacionesConmutación de cargas de 5~30 VDC desde sistemas PAC o de E/S remotasCuadros de control que utilizan la serie compacta I-8K/I-87K

El I-8050W-G CR ofrece 16 canales digitales universales, cada uno de los cuales puede programarse como entrada digital o como salida digital. Esto lo convierte en una opción flexible cuando la combinación de E/S puede cambiar o no está fijada en la fase de diseño.Todos los canales están aislados por optoacoplador. Las entradas son de tipo sink, con un nivel ON de +10 ~ +30 VDC, y las salidas son controladores sink de colector abierto aislados, con una carga nominal de +5 ~ +30 VDC y 100 mA por canal, con protección contra cortocircuito. Los valores de encendido y de seguridad de las salidas pueden configurarse.16 canales, cada uno programable como entrada o salidaAislamiento intramódulo de 3750 VDC de serieProtección ESD de ±4 kV en cada terminalCertificaciones CE, FCC, RoHS y WEEEAplicacionesConexión de interruptores y sensores de campo de tipo sink a un controladorConmutación de cargas de hasta 100 mA por canal mediante salidas de colector abierto en cuadros de control industrial

El I-8051 CR es un módulo de entrada digital de 16 canales para leer interruptores de contacto seco a través de tendidos de cable largos. Cada canal se lee conectándolo a GND (ON) o dejándolo abierto (OFF), por lo que resulta adecuado para la supervisión de interruptores, relés y pulsadores sencillos en el cableado de cuadros y máquinas.Los 16 canales son no aislados y cada terminal dispone de protección ESD por contacto de ±4 kV según IEC 61000-4-2. Un LED de estado por cada entrada, además de uno para alimentación y comunicación, facilita la verificación del cableado de campo y del estado de los canales durante la puesta en marcha y la localización de averías.Esta variante es la versión con cubierta azul. El I-8051-G aparece como modelo similar dentro de la misma serie.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba
