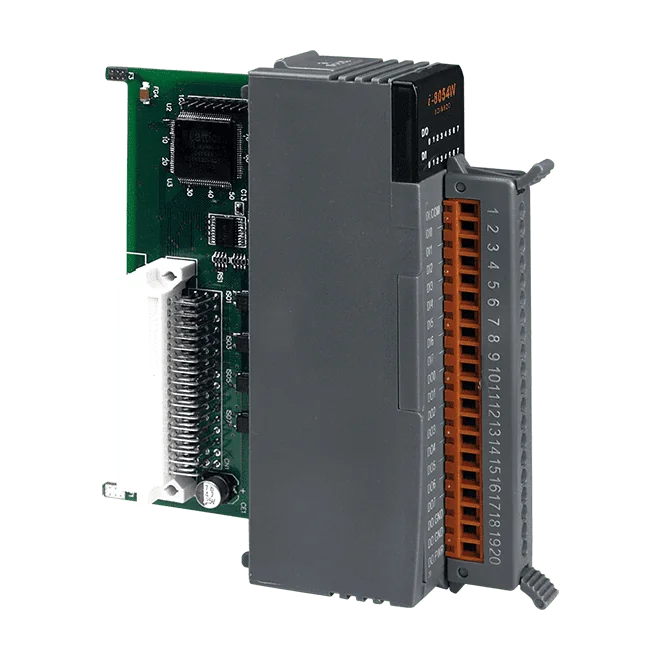

I-8054W-G Módulo de 8 canales DI aislados y 8 canales DO aislados tipo sumidero

El I-8054 CR combina ocho canales de entrada digital aislados y ocho canales de salida digital aislados en un único módulo I-8K/I-87K de perfil bajo. Está pensado para ingenieros que necesitan leer contactos de campo y conmutar cargas en el mismo número de puntos de E/S, sin añadir módulos independientes.Las entradas digitales admiten señales de contacto húmedo y funcionan tanto con cableado tipo sumidero como tipo fuente. Las salidas son canales de colector abierto aislados que operan en modo sumidero, con una capacidad nominal de 700 mA por canal y una tensión de carga de +5 VDC a +50 VDC; cada salida dispone de protección contra sobrecarga. Dieciséis LED de E/S muestran el estado de cada canal de entrada y salida, y un LED independiente indica alimentación y comunicación, lo que simplifica la puesta en marcha y la localización de averías.El aislamiento nominal dentro del módulo es de 3750 VDC, y la inmunidad ESD es de ±4 kV por contacto en cada terminal.El sufijo CR identifica la versión con tapa azul del I-8054.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El I-8054-G CR es un módulo de E/S digitales con cubierta gris que combina ocho entradas digitales aisladas con ocho salidas digitales aisladas en una unidad de perfil bajo. Está pensado para ingenieros que necesitan detección y conmutación discretas en un espacio compacto de E/S para PAC, con el estado de cada canal visible de un vistazo.Las entradas aceptan señales de contacto húmedo tanto en cableado sink como source, con un nivel de ON de +3,5 ~ +30 VDC. Las salidas son canales de colector abierto aislados de tipo sink, con una tensión de carga nominal de +5 VDC ~ +50 VDC y 700 mA por canal, y protección contra sobrecarga en cada canal. Dieciséis LED muestran el estado de alimentación y comunicación junto con los canales de E/S.La robustez eléctrica está integrada, con un aislamiento de 3750 VDC entre el módulo y el cableado de campo y una protección contra descargas electrostáticas por contacto de ±4 kV en cada terminal. El módulo tiene un rango de funcionamiento de -25 ~ +75 °C y consume un máximo de 0,55 W.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El I-8050W-G CR ofrece 16 canales digitales universales, cada uno de los cuales puede programarse como entrada digital o como salida digital. Esto lo convierte en una opción flexible cuando la combinación de E/S puede cambiar o no está fijada en la fase de diseño.Todos los canales están aislados por optoacoplador. Las entradas son de tipo sink, con un nivel ON de +10 ~ +30 VDC, y las salidas son controladores sink de colector abierto aislados, con una carga nominal de +5 ~ +30 VDC y 100 mA por canal, con protección contra cortocircuito. Los valores de encendido y de seguridad de las salidas pueden configurarse.16 canales, cada uno programable como entrada o salidaAislamiento intramódulo de 3750 VDC de serieProtección ESD de ±4 kV en cada terminalCertificaciones CE, FCC, RoHS y WEEEAplicacionesConexión de interruptores y sensores de campo de tipo sink a un controladorConmutación de cargas de hasta 100 mA por canal mediante salidas de colector abierto en cuadros de control industrial

El I-8051 CR es un módulo de entrada digital de 16 canales para leer interruptores de contacto seco a través de tendidos de cable largos. Cada canal se lee conectándolo a GND (ON) o dejándolo abierto (OFF), por lo que resulta adecuado para la supervisión de interruptores, relés y pulsadores sencillos en el cableado de cuadros y máquinas.Los 16 canales son no aislados y cada terminal dispone de protección ESD por contacto de ±4 kV según IEC 61000-4-2. Un LED de estado por cada entrada, además de uno para alimentación y comunicación, facilita la verificación del cableado de campo y del estado de los canales durante la puesta en marcha y la localización de averías.Esta variante es la versión con cubierta azul. El I-8051-G aparece como modelo similar dentro de la misma serie.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba
