I-8048-G 8 canales de entrada digital con interrupciones, contacto seco/húmedo

El I-8048 CR es un módulo de entrada digital de 8 canales de la serie compacta I-8K/I-87K. Acepta señales de contacto secas y húmedas, y el método de cableado selecciona el modo, de modo que un mismo módulo puede manejar ambos tipos de señal sin cambiar el hardware.Cada canal puede generar una interrupción en un flanco de subida o de bajada programable, lo que resulta adecuado en aplicaciones donde un cambio de estado debe capturarse de inmediato en lugar de sondearse. La frecuencia máxima de interrupción es de 10 kHz. Los canales de entrada están protegidos por aislamiento mediante fotoacoplador y soportan ±4 kV de ESD por terminal, con un aislamiento de 3750 VDC entre el módulo y el resto del sistema.Esta es la variante no aislada con cubierta azul, identificada por el sufijo de pedido CR. Su nivel ON es de +2 a +5 VDC y su nivel OFF de 0 a +0,8 VDC. El consumo de potencia es de 1,75 W como máximo, y el módulo está especificado para funcionar entre -25 y +75 °C.AplicacionesSupervisión del estado de interruptores y contactos en sistemas de control industrialCaptura de entradas activada por eventos donde la temporización de los flancos es importanteAmpliación de entradas digitales para sistemas de E/S remotas y PAC

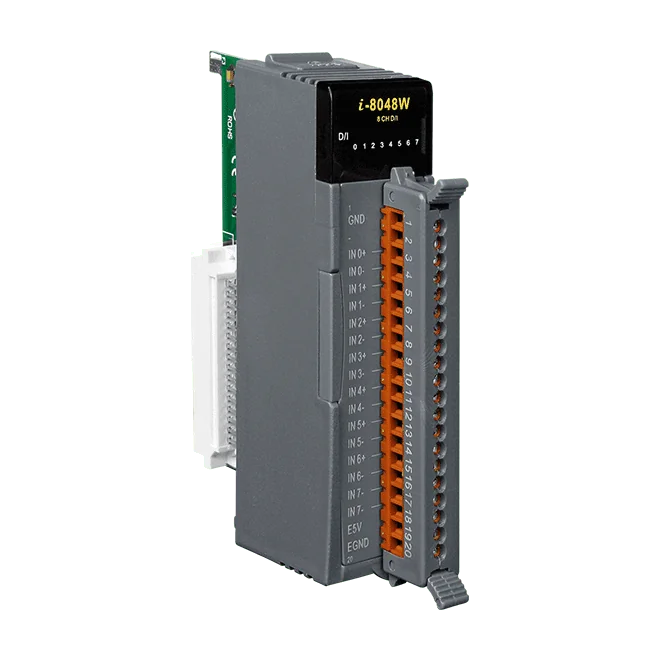

I-8048W-G es un módulo de entrada digital de 8 canales de la serie de alto perfil I-8K/I-87K, previsto para E/S de PAC y sistemas de E/S remotas. Cada canal dispone de protección de aislamiento por fotoacoplador y acepta contactos secos o húmedos; el cableado determina el modo.Cada canal puede configurarse para dispararse por flanco de subida o de bajada, con una frecuencia máxima de interrupción de 10 kHz, lo que resulta adecuado para capturar eventos rápidos. La entrada puede configurarse en funcionamiento aislado o no aislado mediante un jumper, y el tipo de entrada sink o source se elige mediante las conexiones de cableado.El módulo proporciona un aislamiento interno al módulo de 1500 VDC y una protección ESD de 4 kV en cada terminal. El estado se indica mediante un LED de alimentación y comunicación y ocho LED de E/S. El consumo máximo es de 1,75 W, las dimensiones son de 30 x 102 x 115 mm (An x L x Al) y el rango de funcionamiento es de -25 a +75 °C. Certificado según CE, FCC, RoHS y WEEE.AplicacionesMonitorización del estado de contactos secos y húmedos en PAC y sistemas de E/S remotasDetección de eventos mediante interrupciones activadas por flancoLectura de señales digitales de conmutadores y de nivel TTL en instalaciones basadas en I-8K/I-87K

I-8040PW-G CR es un módulo de entradas digitales de 32 canales de la serie I-8K/I-87K High Profile, diseñado para sistemas de entrada de +24 VDC en entornos industriales. Cada canal está aislado por optoacoplador, y el módulo ofrece un aislamiento interno de 3750 VDC y una protección ESD de ±4 kV en cada borne.La configuración de entrada puede ajustarse a sink o source mediante el cableado, de modo que un mismo módulo puede adaptarse a cualquiera de las dos convenciones de cableado. Cada canal acepta de +19 a +30 VDC como ON y lee un máximo de +11 VDC como OFF. Un filtro paso bajo con ajustes de 1 ms a 70 ms, seleccionable mediante puente (jumper) o parámetro de CPU, ayuda a suprimir el ruido, con un valor por defecto de 10 ms.Conectividad opcional mediante placa hija, por ejemplo con la DN-37-381-A CR, para simplificar el cableado de campo.Esta variante es adecuada para automatización de edificios, fábricas y máquinas, así como para mantenimiento y diagnóstico remotos y equipos de prueba.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

32 entradas digitales aisladas para señales de contacto húmedo. El I-8040W-A1-G CR acepta señales de contacto húmedo en 32 canales, y cada canal está aislado por fotoacoplador del lado lógico. Los niveles de entrada ON van de +3,5 a +30 VDC, y el umbral OFF está por debajo de +1 VDC.Cada entrada puede cablearse como tipo sink o tipo source, por lo que el mismo módulo sirve tanto para dispositivos de campo NPN como PNP sin cambiar el hardware. Todos los terminales cuentan con protección contra descargas electrostáticas por contacto de ±4 kV, y el módulo ofrece un aislamiento interno de 3750 VDC.Este código de pedido incluye el conector hembra DB37 CA-4002F. El módulo también admite una placa hija opcional, como la DN-37-381-A CR, que simplifica el cableado de campo en instalaciones de múltiples canales.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba
