I-8042-G 16-ch Módulo DI/DO aislado con conector DB37, tipo sink NPN
Módulo de 16 canales de entrada digital de contacto húmedo y 16 canales de salida digital aislada tipo sink de la serie de bajo perfil I-8K/I-87K, suministrado con conector CA-4002F DB37.
- 16 entradas digitales aisladas, contacto húmedo, cableables para funcionamiento sink o source
- 16 salidas digitales aisladas de colector abierto, tipo sink (NPN), 100 mA por canal
- Aislamiento interno del módulo de 3750 VDC
- Protección ESD de ±4 kV en cada terminal
- Valores de encendido y de seguridad de las salidas seleccionables
- 32 indicadores LED para alimentación, comunicación y estado de los canales de E/S
167,00 € por unidad
| 1-9 uds. | 167,00 € | |
|---|---|---|
| 10-30 uds. | 159,00 € | −5 % |
| 31+ uds. | 151,00 € | −10 % |
Información sobre el producto "I-8042-G 16-ch Módulo DI/DO aislado con conector DB37, tipo sink NPN"
El I-8042-G CR combina en un solo módulo 16 entradas digitales aisladas por fotoacoplador y 16 salidas digitales aisladas de colector abierto. Está pensado para ingenieros que necesitan gestionar en un único punto de E/S compacto las señales de interruptores y sensores, así como cargas con salidas de tipo sink, dentro de la gama de bajo perfil I-8K/I-87K.
Cada entrada puede cablearse para funcionamiento sink o source, mientras que las salidas son de tipo sink, con una capacidad de 100 mA por canal y una tensión de carga de +5 a +30 VDC. Todos los canales están aislados, con un aislamiento interno del módulo de 3750 VDC y protección ESD de ±4 kV en cada terminal. Los valores de encendido y de seguridad de las salidas están disponibles como opción, y 32 LED muestran la alimentación, la comunicación y el estado de cada canal de E/S.
El módulo consume un máximo de 1,5 W y funciona entre -25 y +75 °C. Este código de pedido incluye el conector hembra CA-4002F DB37 con cubierta de plástico y utiliza la versión de cubierta gris del módulo.
Aplicaciones
- Automatización industrial
- Maquinaria industrial
- Automatización de edificios
- Alimentación y bebidas
- Fabricación de semiconductores
- Sistemas de control
| Aislamiento: | 3750 VDC |
|---|---|
| Entradas digitales: | 16 |
| Interfaz: | DB37 |
| Salidas digitales: | 16 |
| Temperatura de operación: | -25 ~ +75 °C |
| Tipo de producto: | Módulo de E/S |
Especificaciones
| Aislamiento | |
|---|---|
| Aislamiento intramódulo | 3750 VDC |
| Protección EMS | |
| ESD (IEC 61000-4-2) | ± 4 kV por contacto en cada terminal |
| Indicadores LED | |
| Estado | 1 x Alimentación y Comunicación 32 x E/S |
| Entrada digital | |
| Canales | 16 |
| Tipo | Contacto húmedo |
| Sumidero/Fuente (NPN/PNP) | Sumidero |
| Nivel de tensión ON | +10 ~ +3,5 VDC |
| Nivel de tensión OFF | +1 VDC Máx. |
| Impedancia de entrada | 3 kΩ, 0.33W |
| Salida digital | |
| Canales | 16 |
| Tipo | Colector abierto aislado |
| Sumidero/Fuente (NPN/PNP) | Sumidero |
| Tensión de carga | +5 ~ +30 VDC |
| Corriente de carga | 100 mA/canal |
| Alimentación | |
| Consumo | 1.5 W Máx. |
| Mecánico | |
| Dimensiones (mm) | 31 x 114 x 66 (W x L x H) |
| Entorno | |
| Temperatura de funcionamiento | -25 ~ +75 °C |
| Temperatura de almacenamiento | -40 ~ +85 °C |
| Humedad | 10 ~ 90 % HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
Iniciar sesión
Accesorios
Cable DB37 macho a hembra, 90º, 50 cm.
Cable DB37 macho a hembra, con cable moldeado, 45º, 10 m.
Cable DB37 macho a hembra, con cable moldeado, 45º, 1 m.
Cable DB37 macho a hembra, con cable moldeado, 45º, 2 m.
Cable DB37 macho a hembra, con cable moldeado, 45º, 3 m.
Cable DB37 macho a hembra, con cable moldeado, 45º, 5 m.
La DN-37-381-A convierte una conexión D-sub de 37 pines en dos regletas de bornes de tornillo de 19 pines con paso de 3,81 mm, montadas en carril DIN. Ofrece a los ingenieros una forma práctica de conectar el cableado de campo a hardware de adquisición de datos equipado con DB37, sin tener que terminar los hilos individualmente en el conector D-sub.Este código de pedido incluye un cable DB37 macho a hembra CA-3710A, 45º, 1 m, para conectar la placa directamente a una fuente DB37. La placa mide 99 mm x 82 mm y está pensada para instalación en carril DIN.La placa está clasificada para una temperatura de funcionamiento de 0 ~ 60°C y una temperatura de almacenamiento de -20 ~ 70°C, con una humedad de 5% ~ 90% HR sin condensación. Cuenta con marcado CE, UKCA, FCC, RoHS y WEEE.AplicacionesCableado de señales de campo a placas de adquisición de datos DB37Conexión de E/S montada en panel en armarios de control
La DN-37-A es una placa de bornes montada en carril DIN que recibe las señales de un conector DB37 hembra y las presenta en bornes de tornillo con un paso de 5,08 mm. Está pensada para ingenieros que quieren cablear señales de campo a una placa de E/S basada en DB37 sin tener que realizar terminaciones individuales de cable.La placa incorpora dos conectores D-sub de 37 pines, uno de ellos previsto para ampliación, y dos regletas de bornes de tornillo de 19 pines. El código de pedido DN-37-A CR incluye un cable DB37 macho a hembra CA-3710A, de 45º, 1 m, de modo que la placa puede conectarse directamente a un dispositivo DB37 compatible desde el primer momento.Las características eléctricas son una corriente máxima de 1 A, una tensión nominal máxima en CC de 50 V y una tensión soportada de aislamiento de 250 VAC durante un minuto. La placa mide 144 mm x 72 mm y está clasificada para funcionar entre 0 ~ 60 °C.AplicacionesTerminación del cableado de campo para señales de E/S conectadas mediante DB37

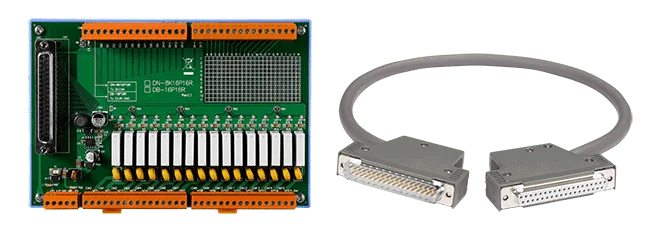

La DN-8K16P16R es una placa de bornas de tornillo que da acceso al cableado de campo a 16 canales de entrada digital y 16 relés de señal Form A. Un conector D-sub de 37 pines la conecta directamente al I-8042W o al I-87042W, de modo que la placa puede instalarse sin cableado a medida entre el módulo y los dispositivos de campo.Cada relé dispone de un LED que indica su estado individual, lo que facilita la puesta en marcha y la localización de averías en el armario. Los relés están clasificados para 3 A @ 250 VAC, con un tiempo de activación de 10 ms y un tiempo de liberación de 5 ms para contactos Form A.Apta para montaje en carril DIN en armarios de control industrial.Rango de temperatura de funcionamiento de -25 ~ 75 °C, con una alimentación de +12 ~ 30 VDC.AplicacionesInterfaz de cableado de campo para los módulos I-8042W e I-87042WConmutación y supervisión de entradas digitales y salidas de relé en armarios de control industrial
