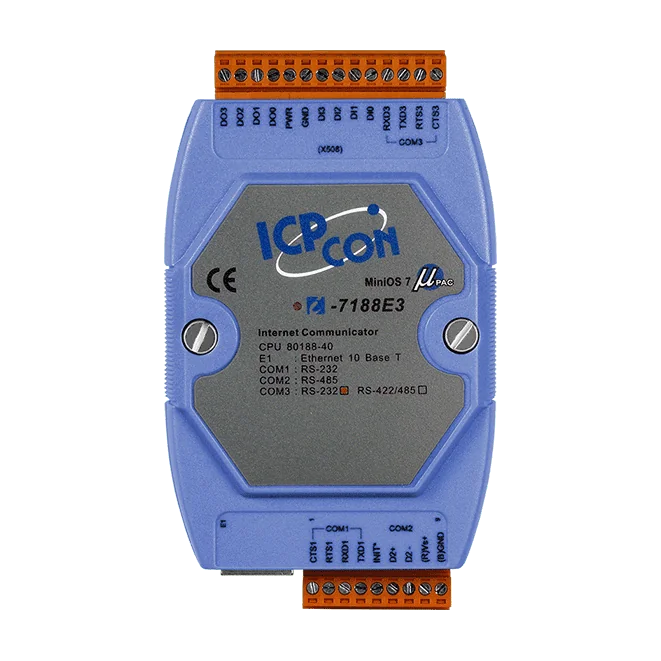

I-7188E3-232 Conversor Ethernet a 3 Puertos Serie, 2x RS-232 / 1x RS-485
Conversor programable de Ethernet a serie con dos puertos RS-232 y un puerto RS-485, además de 4 entradas digitales y 4 salidas de colector abierto, para enlaces por COM virtual o TCP directo.
- Convierte dos puertos RS-232 y un puerto RS-485 a Ethernet (10BASE-T)
- Transferencia de datos mediante COM virtual o conexión TCP directa
- Controlador VxComm para Windows 7 SP1/10/2012/2016 de 32 y 64 bits
- MiniOS7 integrado con estructura de programación Xserver para aplicaciones Ethernet a medida
- 4 entradas digitales (contacto húmedo o seco) y 4 salidas digitales de colector abierto, 100 mA cada una
- Temporizador watchdog y protección contra inversión de polaridad para entornos severos
322,00 € por unidad
| 1-9 uds. | 322,00 € | |
|---|---|---|
| 10-30 uds. | 306,00 € | −5 % |
| 31+ uds. | 290,00 € | −10 % |
Información sobre el producto "I-7188E3-232 Conversor Ethernet a 3 Puertos Serie, 2x RS-232 / 1x RS-485"
I-7188E3-232 CR es un servidor de dispositivos programable que conecta dispositivos serie RS-232 y RS-485 a una red Ethernet. Dispone de dos puertos RS-232 y un puerto RS-485, de modo que los equipos serie existentes pueden conectarse a la red sin necesidad de sustituirlos.
Los datos pueden transmitirse mediante una conexión COM virtual, usando el controlador VxComm en Windows 7 SP1, 10, 2012 y 2016 de 32 y 64 bits, o mediante una conexión TCP directa, lo que hace que el equipo sea adecuado para software de host personalizado. El MiniOS7 integrado ejecuta la estructura de programación Xserver, lo que permite desarrollar en el propio dispositivo lógica Ethernet a medida.
El equipo también incluye 4 entradas digitales (contacto húmedo o seco) y 4 salidas digitales de colector abierto de 100 mA. Su carcasa de tamaño de palma incorpora un temporizador watchdog para entornos severos, protección contra inversión de polaridad en la entrada de alimentación y un rango de funcionamiento de -25 °C a +75 °C.
Aplicaciones
- Automatización de fábricas
- Automatización de edificios
- Domótica
| Entrada de alimentación: | +10 ~ +30 VDC |
|---|---|
| Entradas digitales: | 4 |
| Interfaz: | Ethernet, RS-232, RS-485 |
| Protocolo: | COM virtual, TCP sin formato |
| Puertos: | 2x RS-232, 1x RS-485 |
| Salidas digitales: | 4 |
| Temperatura de operación: | -25 ~ +75 °C |
| Tipo de producto: | Convertidor serie a Ethernet |
Especificaciones
| Módulo de CPU | |
|---|---|
| CPU | 80188, 40 MHz 或 兼容 |
| EEPROM | 2 KB |
| Flash | 512K bytes |
| SRAM | 384 KB |
| Temporizador watchdog | 支持 |
| Indicadores LED | |
| Estado | 支持 |
| Entrada digital | |
| Canales | 4 |
| Tipo | Contacto húmedo, Contacto seco |
| Sumidero/Fuente (NPN/PNP) | Húmedo: sumidero Seco: fuente |
| Nivel de tensión ON | Húmedo: +3.5 VDC ~ +30 VDC Seco: cerrado a GND |
| Nivel de tensión OFF | Húmedo: +1 VDC máx. Seco: abierto |
| Salida digital | |
| Canales | 4 |
| Tipo | Colector abierto |
| Tensión de carga | +30 VDC máx. |
| Corriente de carga | 100 mA |
| Ethernet | |
| Puertos | Controlador Ethernet 10BASE-T compatible con NE2000 |
| Puertos COM | |
| Puertos | 2 x RS-232 (TXD, RXD, RTS, CTS, GND) 1 x RS-485 (Data+, Data-) |
| Velocidad en baudios | 115200 bps máx. |
| Paridad | Par, impar, ninguno |
| Bit de datos | 7, 8 |
| Bit de parada | 1 |
| Alimentación | |
| Protección contra inversión de polaridad | Sí |
| Rango de entrada | +10 VDC ~ +30 VDC (no regulado) |
| Consumo | 2 W |
| Mecánico | |
| Dimensiones (mm) | 123 mm x 72 mm x 33 mm |
| Entorno | |
| Temperatura de funcionamiento | -25 °C ~ +75 °C |
| Temperatura de almacenamiento | -40 °C ~ +80 °C |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
