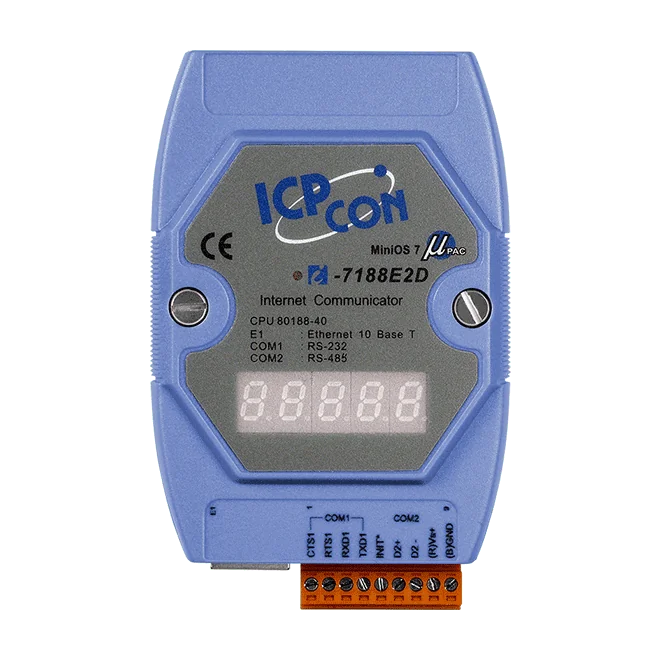

I-7188E2D Convertidor Ethernet a 2 puertos serie, RS-232/RS-485, servidor de dispositivos
Servidor de dispositivos programable que conecta a Ethernet un dispositivo serie RS-232 y otro RS-485, mediante Virtual COM o TCP directo, con indicadores LED de estado.
- Conecta a Ethernet un dispositivo serie RS-232 y un dispositivo serie RS-485
- Transmisión de datos mediante Virtual COM o TCP directo
- Driver VxComm para Windows 7 SP1/10/2012/2016, de 32 y 64 bits
- MiniOS7 integrado con CPU 80188 a 40 MHz
- Temporizador watchdog para uso en entornos exigentes
- Velocidades serie de hasta 115200 bps, 7 u 8 bits de datos, paridad par, impar o sin paridad
231,00 € por unidad
| 1-9 uds. | 231,00 € | |
|---|---|---|
| 10-30 uds. | 220,00 € | −5 % |
| 31+ uds. | 208,00 € | −10 % |
Información sobre el producto "I-7188E2D Convertidor Ethernet a 2 puertos serie, RS-232/RS-485, servidor de dispositivos"
I-7188E2D es un servidor de dispositivos Ethernet programable que permite conectar un dispositivo serie a la red sin reescribir su software. Dispone de un puerto RS-232 y un puerto RS-485, de modo que una aplicación de PC puede seguir utilizando un puerto COM estándar mediante el modo Virtual COM, o bien un equipo puede conectarse mediante un socket TCP directo.
El equipo ejecuta el MiniOS7 integrado de ICP DAS, indicado para aplicaciones en las que se necesita un controlador embebido pequeño y fiable en el extremo serie de la red. Un temporizador watchdog y la protección contra inversión de polaridad en la entrada de alimentación favorecen su uso en instalaciones donde la fiabilidad es prioritaria. El bloque de terminales extraíble integrado simplifica el cableado en campo.
El I-7188E2D es adecuado para proyectos de automatización industrial, de edificios y del hogar que requieran equipos serie conectados a Ethernet. Se suministra el driver VxComm para Windows 7 SP1, 10, 2012 y 2016, en versiones de 32 y 64 bits.
Aplicaciones
- Automatización industrial
- Automatización de edificios
- Domótica
| Entrada de alimentación: | +10 ~ +30 VDC |
|---|---|
| Interfaz: | RS-232, RS-485 |
| Protocolo: | COM virtual, TCP sin formato |
| Puertos: | 2 |
| Temperatura de operación: | -25 ~ +75 °C |
| Tipo de producto: | Convertidor |
Especificaciones
| Módulo de CPU | |
|---|---|
| CPU | 80188, 40 MHz o compatible |
| EEPROM | 2 KB |
| Flash | 512K bytes |
| SRAM | 384 KB |
| Temporizador watchdog | Sí |
| Indicadores LED | |
| Estado | Sí |
| Ethernet | |
| Puertos | Controlador Ethernet 10BASE-T compatible con NE2000 |
| Puertos COM | |
| Puertos | 1 x RS-232 (TXD, RXD, RTS, CTS, GND) 1 x RS-485 (Data+, Data-) |
| Velocidad en baudios | 115200 bps máx. |
| Paridad | Par, impar, ninguno |
| Bit de datos | 7, 8 |
| Bit de parada | 1 |
| Alimentación | |
| Protección contra inversión de polaridad | Sí |
| Rango de entrada | +10 VDC ~ +30 VDC (no regulado) |
| Consumo | 3W |
| Mecánico | |
| Dimensiones (mm) | 123 mm x 72 mm x 33 mm |
| Entorno | |
| Temperatura de funcionamiento | -25 °C ~ +75 °C |
| Temperatura de almacenamiento | -40 °C ~ +80 °C |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
