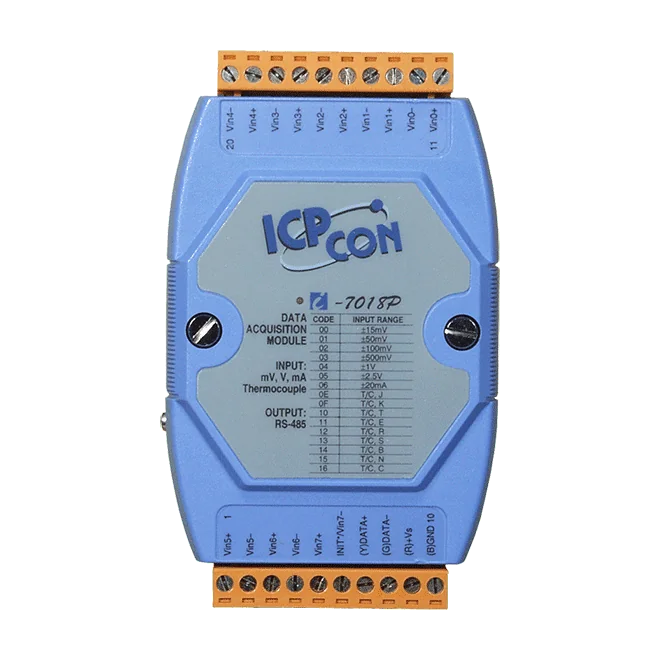

I-7018P Módulo de entrada analógica de 8 canales con termopar, tensión y corriente
Módulo de entrada analógica RS-485 DCON con 8 canales diferenciales o 6+2 single-ended para señales de termopar, tensión y corriente, con resolución de 16 bits y aislamiento de 3000 VDC.
- Entradas de termopar, tensión y corriente en ocho canales
- 8 entradas diferenciales o 6 diferenciales más 2 single-ended, seleccionables mediante puente
- Tipos de termopar J, K, T, E, R, S, B, N, C, L y M
- Resolución de 16 bits con precisión de ±0,1 % del FSR a 10 Hz de muestreo
- Aislamiento interno del módulo de 3000 VDC
- Doble watchdog integrado para el módulo y la comunicación (programable)
281,00 € por unidad
| 1-9 uds. | 281,00 € | |
|---|---|---|
| 10-30 uds. | 267,00 € | −5 % |
| 31+ uds. | 253,00 € | −10 % |
Información sobre el producto "I-7018P Módulo de entrada analógica de 8 canales con termopar, tensión y corriente"
El I-7018P CR es un módulo de entrada analógica controlado por DCON, pensado para ingenieros que necesitan una sola unidad capaz de manejar señales de termopar, tensión y corriente. Sus ocho canales pueden configurarse como 8 entradas diferenciales o como 6 diferenciales más 2 de tipo single-ended mediante un puente (jumper), y todos los canales comparten el mismo tipo de entrada.
El soporte de termopares abarca los tipos J, K, T, E, R, S, B, N, C, L y M. Los rangos de tensión van de ±15 mV a ±2,5 V, y la entrada de corriente de ±20 mA requiere una resistencia externa opcional de 125 Ω. La resolución de 16 bits, la precisión de ±0,1 % del FSR y la frecuencia de muestreo de 10 Hz son adecuadas para aplicaciones de monitorización que dependen de la exactitud de la medida.
Entre las principales funciones de protección se incluyen el aislamiento interno del módulo de 3000 VDC, un doble watchdog integrado para el módulo y la comunicación, y protección contra inversión de polaridad en una alimentación de +10 ~ +30 VDC. El módulo se monta en carril DIN y está clasificado para funcionar entre -25 ~ +75 °C.
Aplicaciones
- Automatización de edificios
- Automatización industrial
- Automatización de máquinas
- Mantenimiento remoto
- Diagnóstico remoto
- Equipos de prueba
| Aislamiento: | 3000 VDC |
|---|---|
| Entrada de alimentación: | +10 ~ +30 VDC |
| Entradas analógicas: | 8 |
| Interfaz: | RS-485 |
| Montaje: | Riel DIN |
| Protocolo: | DCON |
| Puertos: | 1 |
| Temperatura de operación: | -25 ~ +75 °C |
| Tipo de producto: | Módulo de entrada analógica |
Especificaciones
| Módulo de CPU | |
|---|---|
| Temporizador watchdog | Módulo de comunicación (programable) |
| Aislamiento | |
| Aislamiento intramódulo | 3000 VDC |
| Protección EMS | |
| EFT (IEC 61000-4-4) | ±4 kV para línea de alimentación |
| ESD (IEC 61000-4-2) | ±2 kV por contacto en cada terminal |
| Sobretensión (IEC 61000-4-5) | ±0,5 kV para línea de alimentación |
| Indicadores LED | |
| Estado | 1 x Alimentación y Comunicación |
| Entrada analógica | |
| Canales | 6 Diferenciales y 2 de un solo extremo, u 8 Diferenciales |
| Tipo | Voltaje Corriente Termopar |
| Tipo de sensor | Termopar: J, K, T, E, R, S, B, N, C, L, M |
| Rango | Voltaje: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V Corriente: ±20 mA (requiere una resistencia externa opcional de 125 Ω) |
| Resolución | 16 bits |
| Precisión | ±0,1 % del FE |
| Velocidad de muestreo | 10 Hz |
| Impedancia de entrada | > 400 kΩ |
| Protección de tensión común | ±15 VCC |
| Protección contra sobretensión | ±80 VCC |
| Puertos COM | |
| Puertos | 1 x RS-485 |
| Velocidad en baudios | 1200 ~ 115200 bps |
| Formato de datos | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protocolo | DCON |
| Alimentación | |
| Protección contra inversión de polaridad | Sí |
| Rango de entrada | +10 ~ +30 VDC |
| Consumo | 1.0 W |
| Mecánico | |
| Dimensiones (mm) | 72 x 123 x 35 (W x L x H) |
| Instalación | Montaje en riel DIN |
| Entorno | |
| Temperatura de funcionamiento | -25 ~ +75 °C |
| Temperatura de almacenamiento | -40 ~ +85 °C |
| Humedad | 10 ~ 95 % HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
Descargas
Iniciar sesión
Accesorios
2AB125R es una resistencia DIP de 125 ohmios con una tolerancia ajustada del 0,1 % y una potencia nominal de 1/4 W. Su construcción de película metálica ofrece un coeficiente de temperatura de 50 ppm/℃, lo que la hace adecuada para circuitos en los que importa un valor de resistencia estable y bien definido.Los ingenieros suelen elegir esta referencia cuando se necesita un valor fijo y preciso en una placa con formato DIP, y la certificación RoHS es relevante cuando se especifican componentes conformes.Resistencia: 125 ohmiosTolerancia: 0,1 %Potencia nominal: 1/4 WCoeficiente de temperatura: 50 ppm/℃
Productos similares
El I-7018 CR es un módulo de entrada analógica de 8 canales de la gama de E/S remotas I-7000. Admite señales de tensión, corriente y termopar, y envía las lecturas a través de un único puerto RS-485 con el protocolo DCON, lo que lo convierte en una opción sencilla para la monitorización distribuida de sensores en redes serie.Las entradas pueden configurarse como 8 canales diferenciales o como 6 canales diferenciales y 2 canales de entrada single-ended. Los rangos de tensión van de ±15 mV a ±2,5 V, las entradas de corriente cubren ±20 mA, 0 ~ +20 mA y +4 ~ +20 mA (esta última requiere una resistencia externa opcional de 125 Ω), y se admiten nueve tipos de termopar (J, K, T, E, R, S, B, N, C). La resolución de 16 bits y la precisión de ±0,1 % del FSR son adecuadas para la medición de procesos en general.Un doble watchdog integrado y un aislamiento interno de 3000 VDC ayudan a que el módulo mantenga un comportamiento predecible en instalaciones automatizadas. El I-7018 CR se suministra con cubierta azul y funciona con una alimentación de +10 ~ +30 VDC con protección contra inversión de polaridad, y se monta en carril DIN.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de ensayo
El I-7018R CR es un módulo de entrada analógica de 8 canales de la gama de E/S remotas I-7000. Admite ocho entradas diferenciales configurables por canal para señales de tensión, corriente o termopar, de modo que una sola unidad puede cubrir un conjunto mixto de sensores en una red RS-485.Los ingenieros valorarán la protección de entrada de alta tensión. La protección contra sobretensión tiene una clasificación de 240 Vrms y la protección de tensión en modo común de 200 VDC, además de incorporar protección contra sobrecorriente. La detección de hilo abierto está disponible para los canales de termopar y se puede seleccionar por software, lo que ayuda a detectar cables de sensor rotos. El aislamiento interno del módulo tiene una clasificación de 3000 VDC.Esta variante de cubierta azul se comunica mediante el protocolo DCON a través de un único puerto RS-485 a velocidades de 1200 a 115200 bps. Cuando se requiera compatibilidad con Modbus RTU, la alternativa es la familia M-7018R. El módulo se monta en raíl DIN y está especificado para funcionar entre -25 y +75 °C.AplicacionesAutomatización de edificiosAutomatización de fábricaAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

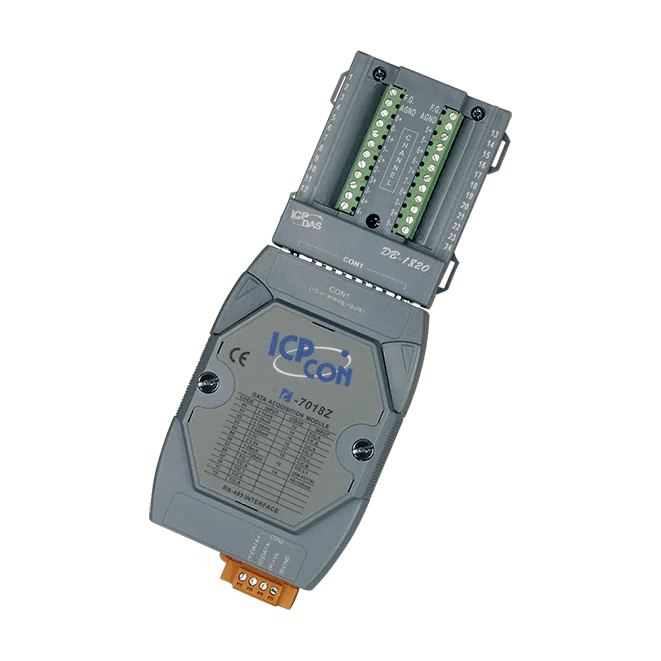

Módulo de entrada de termopar de 10 canales con protocolo DCON (cubierta gris). Incluye la placa hija DB-1820 y el riel DIN de plástico (4PAPP-006-G).

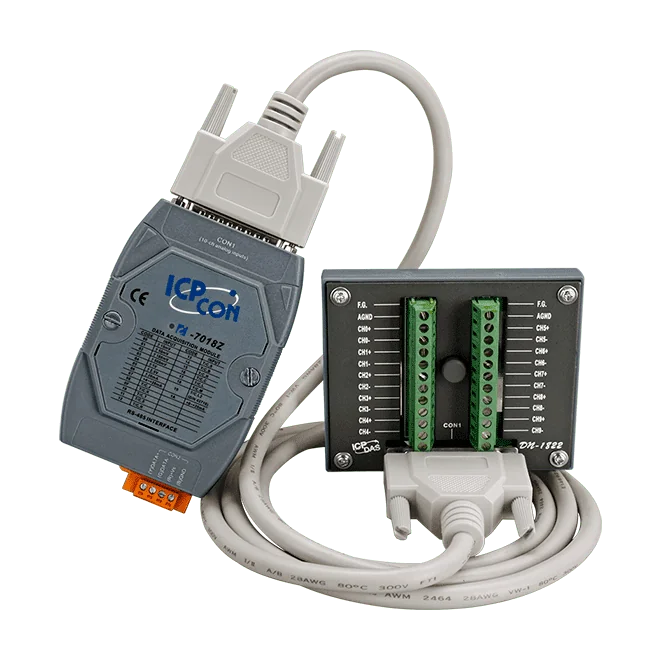

Módulo de entrada de termopar de 10 canales con protocolo DCON (cubierta gris). Incluye tarjeta hija DN-1822, cable CA-252518D-1 de 1,8 m y riel DIN de plástico (4PAPP-006-G).
