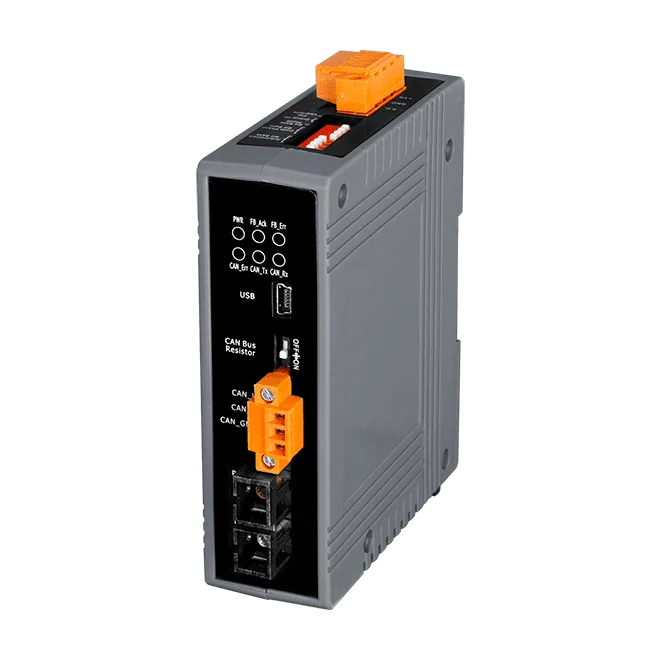

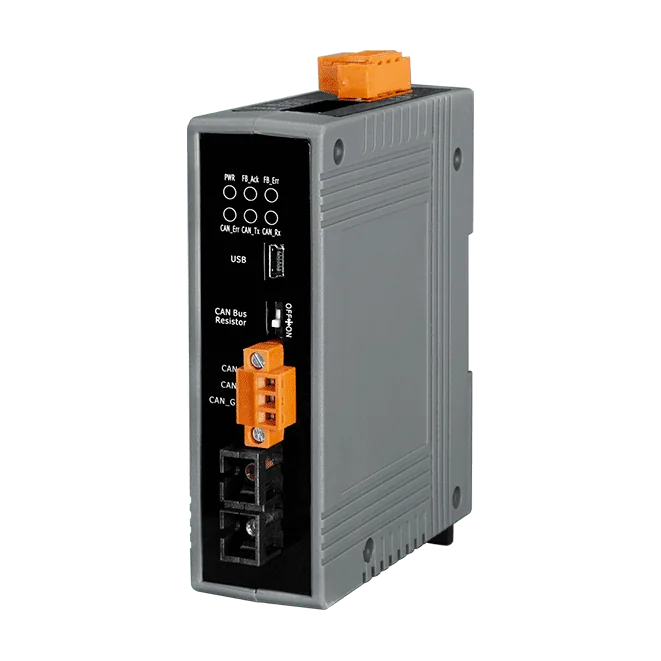

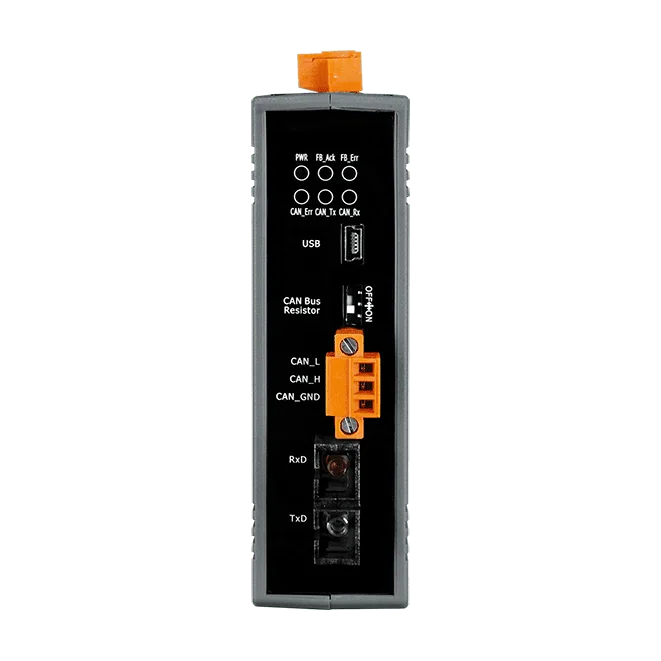

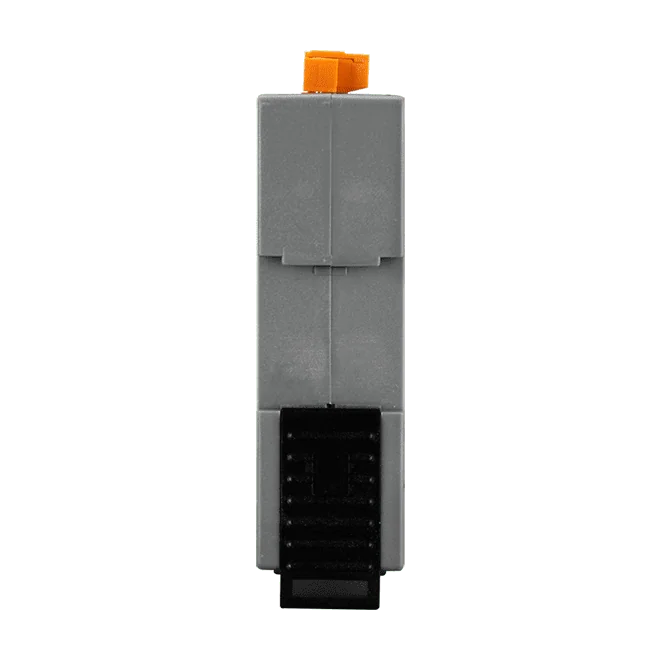

I-2533CS-FD Puente CAN/CAN FD a Fibra Monomodo, 30 km, Conector SC

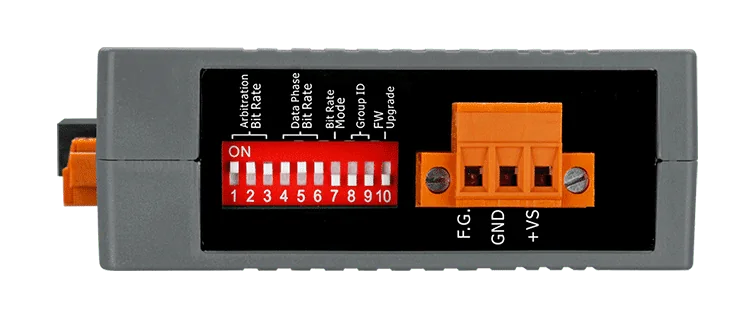

El I-2533T-FD es un puente local que conecta dos sistemas de bus CAN o CAN FD mediante un enlace de fibra óptica multimodo. Convierte la señal eléctrica CAN/CAN FD a transmisión óptica, de modo que las dos redes pueden estar separadas por una distancia que un bus de cobre no puede cubrir.Como cada red está aislada de la otra, la velocidad de transmisión en un lado no limita la distancia de transmisión en el otro, y las dos redes pueden usar velocidades de transmisión CAN o CAN FD distintas. Un error de bus en una red no afecta al funcionamiento de la segunda red, lo que ayuda a contener las averías.La configuración se realiza mediante un interruptor DIP para la velocidad de transmisión CAN/CAN FD, una resistencia de terminación de 120 ohmios conmutable, la configuración del filtro de mensajes del bus CAN y el enrutamiento básico de mensajes mediante los ajustes de Group ID. Incluye detección de rotura de línea de fibra para supervisar el enlace óptico.AplicacionesConexión de dos sistemas de bus CAN o CAN FD independientes a través de fibraAmpliación de la distancia de trabajo total de una instalación de bus CANRedes de control y supervisión en instalaciones industriales diversas

El I-2533CS-60 extiende un bus CAN mediante fibra monomodo. Convierte la señal eléctrica CAN en un enlace óptico de 1310 nm con conector SC, de modo que dos redes CAN pueden unirse a distancias de hasta 60 km. Como el enlace es independiente de la velocidad en baudios CAN, la distancia no se reduce al usar una velocidad más alta, y un fallo en una red CAN no impide que la otra siga funcionando.Cada unidad utiliza un transceptor NXP TJA1042 y es compatible con CAN 2.0A y CAN 2.0B según ISO 11898-2. La velocidad en baudios se ajusta mediante un conmutador rotativo o puede definirse por el usuario, y un conmutador integrado activa la resistencia de terminación de 120 Ω. La detección de rotura de fibra y una herramienta de utilidad para configurar el filtro de mensajes CAN facilitan la puesta en marcha y la localización de averías.Adecuado para enlaces CAN punto a punto donde el cableado de cobre sería demasiado largo o eléctricamente inadecuadoEl enlace de fibra utiliza cable de 8,3/125, 8,7/125, 9/125 o 10/125 μm, recomendándose 9/125 μm para 60 kmMontaje en carril DIN con bloque de terminales desmontableAplicacionesConexión de dos sistemas de bus CAN mediante tramos largos de fibra monomodoSistemas de vehículos submarinos operados a distancia (ROV)

El I-2533CS-A es un puente CAN local que conecta un segmento de bus CAN con un enlace de fibra monomodo, de modo que dos redes CAN pueden interconectarse a largas distancias. Convierte la señal eléctrica CAN en transmisión óptica, y la multiplexación por división de longitud de onda (WDM) permite que el tráfico CAN bidireccional circule por un único núcleo de fibra, lo que reduce el coste del cableado.El puente se suministra como una mitad de un par emparejado y debe utilizarse con el I-2533CS-B en el extremo remoto. La distancia máxima de transmisión de 15 km se indica válida a cualquier velocidad de transmisión CAN, y las dos redes pueden funcionar a velocidades de transmisión diferentes. Un error de bus en una red no afecta a la otra, lo que ayuda a contener los fallos.El lado CAN está aislado eléctricamente a 2500 Vrms y es compatible con CAN 2.0A y CAN 2.0B según ISO 11898-2. La configuración se realiza mediante un selector rotativo para las velocidades de transmisión estándar, una opción de velocidad de transmisión definida por el usuario, un interruptor integrado para la resistencia de terminación de 120 Ω y una herramienta de utilidad para el filtrado de mensajes CAN a través de RS-232.AplicacionesExtensión de redes de bus CAN en tramos largos de fibra monomodoConexión de dos redes CAN que funcionan a velocidades de transmisión diferentesAislamiento eléctrico de segmentos CAN en sistemas de control y monitorización industrial

El I-2533CS-B es un puente CAN local que conecta un segmento de bus CAN con un enlace de fibra monomodo, permitiendo que dos redes CAN se comuniquen a distancias de hasta 15 km. La multiplexación por división de longitud de onda transmite datos CAN bidireccionales por una única fibra SC, lo que reduce la cantidad de cable de fibra necesario para la instalación.El I-2533CS-B debe utilizarse junto con el I-2533CS-A, ya que ambas unidades forman un par emparejado debido a limitaciones de hardware, por lo que ambas deben adquirirse. La distancia del enlace no depende de la velocidad en baudios CAN, y las dos redes pueden funcionar a velocidades en baudios diferentes. Un error de bus en una red CAN no afecta a la otra, y el enlace de fibra incluye detección de rotura de línea.La configuración se realiza mediante un conmutador rotativo para velocidades en baudios estándar o una velocidad definida por el usuario entre 10 k y 1 M bps, un interruptor integrado para la resistencia de terminación de 120 Ω y una herramienta de utilidad para configurar el filtro de mensajes CAN a través del puerto de utilidad RS-232. La unidad se monta en raíl DIN y dispone de un bloque de terminales extraíble.AplicacionesExtensión de redes de bus CAN a larga distancia mediante fibra monomodoConexión de dos sistemas de bus CAN que funcionan a velocidades en baudios diferentesAislamiento de una red CAN para que los errores de bus en un lado no afecten al otroInstalaciones de control y monitorización en diversos sectores industriales
