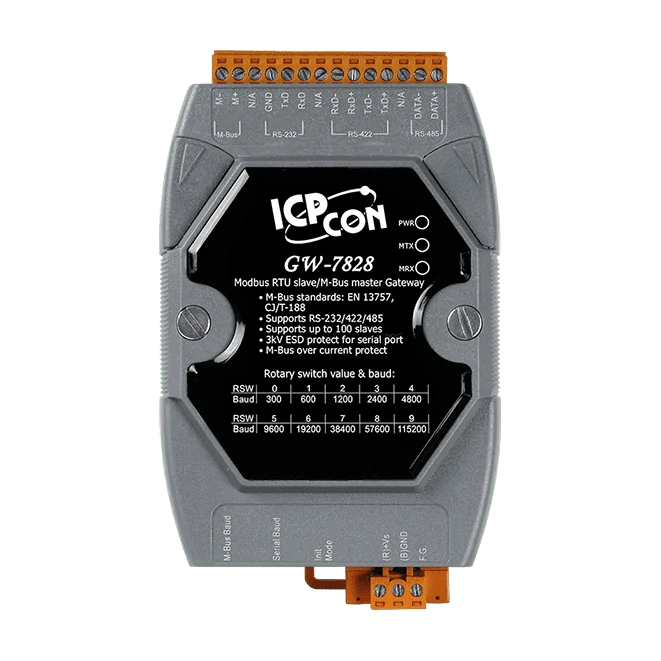

GW-7828 Pasarela Modbus RTU a M-Bus, hasta 100 esclavos M-Bus
Pasarela esclava Modbus RTU que lee datos de hasta 100 contadores y dispositivos M-Bus por RS-232, RS-422 o RS-485. Indicada para la lectura de contadores y la recogida de datos de sensores.
- Lee datos de contadores M-Bus sobre Modbus RTU mediante los códigos de función 0x03 y 0x04
- Admite hasta 100 dispositivos esclavos M-Bus
- Cumple con los estándares M-Bus EN 13757 y CJ/T 188
- Puertos serie: 1 x RS-232, 1 x RS-422 (no utilizables simultáneamente) y 1 x RS-485
- Protección M-Bus contra sobrecorriente y cortocircuito, con aislamiento por fotoacoplador de 3750 Vrms
- Velocidades de transmisión de los puertos serie y M-Bus ajustables mediante selectores rotativos
337,00 € por unidad
| 1-9 uds. | 337,00 € | |
|---|---|---|
| 10-30 uds. | 320,00 € | −5 % |
| 31+ uds. | 303,00 € | −10 % |
Información sobre el producto "GW-7828 Pasarela Modbus RTU a M-Bus, hasta 100 esclavos M-Bus"
GW-7828 CR es una pasarela que permite a los maestros Modbus RTU leer datos de dispositivos esclavos M-Bus (Meter-Bus). Está destinada a la lectura remota de contadores de consumo, así como de sensores y actuadores que utilizan el estándar M-Bus. Los ingenieros pueden integrar dispositivos M-Bus en un sistema Modbus RTU existente sin necesidad de escribir drivers M-Bus.
La pasarela responde a los códigos de función Modbus RTU 0x03 y 0x04 para leer datos de contadores M-Bus, y admite hasta 100 dispositivos esclavos M-Bus. La comunicación serie está disponible mediante RS-232, RS-422 o RS-485, y dos selectores rotativos ajustan las velocidades de transmisión del puerto serie y del puerto M-Bus.
El puerto M-Bus incluye protección contra sobrecorriente y cortocircuito, con aislamiento por fotoacoplador de 3750 Vrms. El firmware puede actualizarse a través del puerto serie. El consumo es de 1,8 W a 24 VDC con un dispositivo esclavo y de 11,8 W con 100 dispositivos esclavos.
Aplicaciones
- Contadores de energía
- Contadores de agua fría y caliente
- Contadores de gas
- Sensores de presión
- Sensores y actuadores M-Bus
| Aislamiento: | 3750 Vrms |
|---|---|
| Interfaz: | RS-232, RS-422, RS-485 |
| Montaje: | Riel DIN |
| Protocolo: | M-Bus, Modbus RTU |
| Puertos: | 3 |
| Temperatura de operación: | -25 ~ +60 °C |
| Tipo de producto: | Pasarela |
Especificaciones
| Puertos COM | |
|---|---|
| Puertos | 1 x RS-232 1 x RS-422 (no pueden usarse simultáneamente) 1 x RS-485 |
| Velocidad en baudios | 300 bps ~ 115200 bps |
| Paridad | Ninguna, Par, Impar, Espacio, Marca |
| Bit de datos | 5, 6, 7, 8 |
| Bit de parada | 1, 2 |
| M-Bus | |
| Velocidad en baudios | 300 bps ~ 2400 bps |
| Bit de datos | 5, 6, 7, 8 |
| Bit de parada | 1, 2 |
| Paridad | Ninguna, Par, Impar, Espacio, Marca |
| Aislamiento | 3750 Vrms para fotoacoplador |
| Protección de corriente | Protección contra cortocircuito |
| Alimentación | |
| Consumo | 1.8 W @ 24 VDC (con 1 dispositivo esclavo) 11.8 W @ 24 VDC (con 100 dispositivos esclavos) |
| Mecánico | |
| Dimensiones (mm) | 72 x 122 x 33 (W x L x D) |
| Instalación | Riel DIN |
| Entorno | |
| Temperatura de funcionamiento | -25 ~ +60°C |
| Temperatura de almacenamiento | -40 ~ +80°C |
| Humedad | 10 ~ 90 % HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
