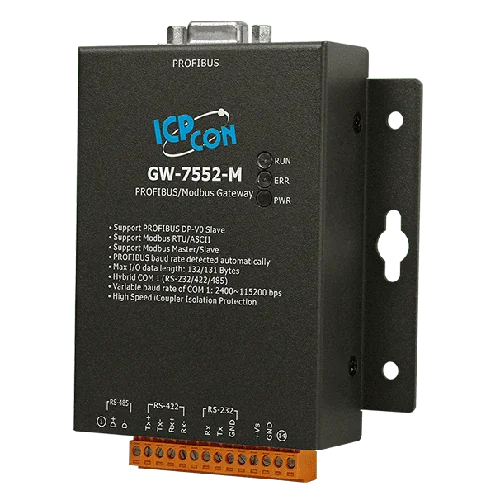

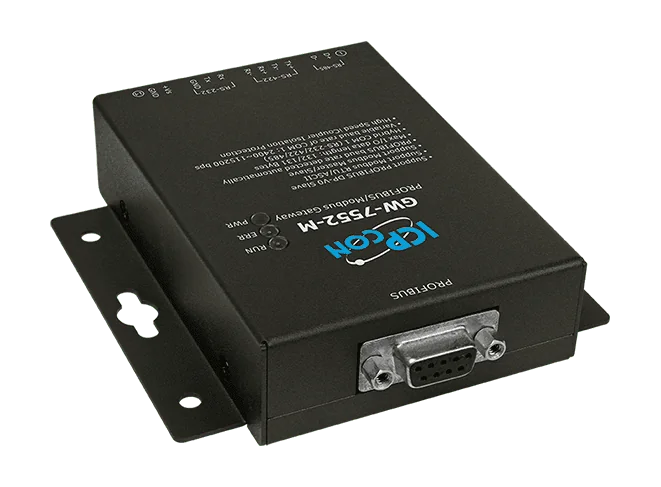

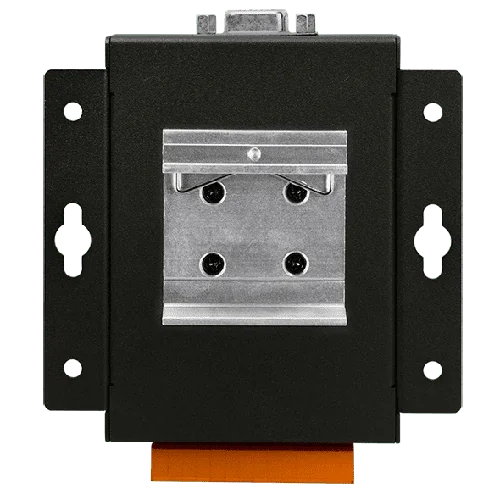

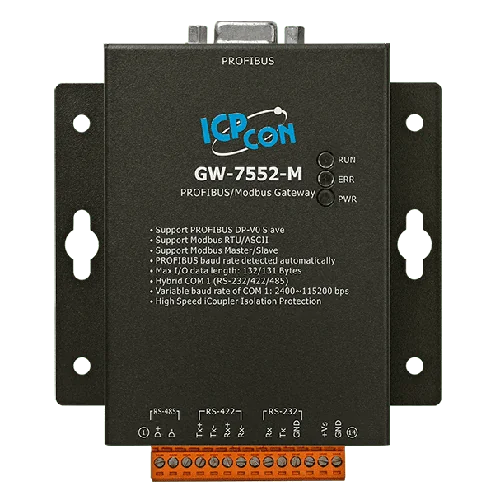

GW-7552-M Pasarela esclava PROFIBUS DP-V0 a Modbus RTU/ASCII, carcasa metálica

La GW-7552-B conecta dispositivos Modbus a una red PROFIBUS DP. Actúa como esclavo DP-V0 frente al maestro PROFIBUS, de modo que el maestro puede leer y escribir datos almacenados en dispositivos Modbus, como PLC, sensores y módulos de la serie ICP DAS M-7000, sin modificar el diseño de la red PROFIBUS.La pasarela puede funcionar como maestro o esclavo Modbus y admite los formatos RTU y ASCII. Su puerto híbrido COM 1 es seleccionable entre RS-232, RS-422 y RS-485, usándose un modo a la vez. La configuración serie incluye 7 u 8 bits de datos, paridad ninguna, par o impar, 1 o 2 bits de parada, y velocidades de transmisión de 1200 a 115200 baudios. Se proporciona una utilidad para configurar la GW-7552-B.La velocidad de transmisión en el lado PROFIBUS se detecta automáticamente, y la dirección de nodo se ajusta de 0 a 126 mediante un interruptor DIP. El lado PROFIBUS dispone de aislamiento de 3000 VDC, y el lado de red utiliza aislamiento High Speed iCoupler. La GW-7552-B está alojada en una carcasa de plástico para montaje en carril DIN, con un rango de funcionamiento de -25 ~ +75 °C.AplicacionesAutomatización industrialAutomatización de fábricaAutomatización de procesos

GW-7553-B conecta una red PROFIBUS DP con dispositivos Modbus TCP. Se presenta ante el maestro PROFIBUS como esclavo DP-V0 y DP-V1, de modo que los sistemas de control PROFIBUS existentes pueden leer y escribir datos de equipos Modbus TCP, como PLC, sensores y módulos de E/S.Cada dirección admite hasta 240 bytes de datos de entrada y 240 bytes de datos de salida. El lado Modbus soporta los modos Maestro y Esclavo y los formatos RTU, ASCII y TCP. La velocidad de transmisión PROFIBUS se detecta automáticamente, y la dirección de estación (0 a 126) se ajusta mediante interruptor DIP o se almacena en EEPROM.El equipo dispone de un servidor web integrado, por lo que puede configurarse desde un navegador web estándar. Incluye un puerto RS-232 para actualizaciones de firmware y configuración. El aislamiento eléctrico es de 2500 Vrms en el lado de red y 3000 VDC en el lado PROFIBUS, y el módulo está diseñado para un rango de funcionamiento de -25 ~ +75 ℃.AplicacionesAutomatización industrialAutomatización de fábricaAutomatización de procesos

GW-7553-CPM es una pasarela esclava PROFIBUS DP-V0 que integra dispositivos CANopen en una red PROFIBUS. El maestro PROFIBUS lee y escribe los nodos CANopen a través de la pasarela, de modo que los equipos CANopen existentes pueden incorporarse a un sistema PROFIBUS sin necesidad de sustituirlos.La pasarela es compatible con el estándar CiA CANopen DS-301 v4.02, con 110 comandos SDO/PDO de CANopen y con los protocolos Node Guarding y Heartbeat Consumer. La velocidad de transmisión PROFIBUS se detecta automáticamente, la dirección de estación se ajusta de 0 a 126 mediante un conmutador DIP y están disponibles hasta 240 bytes de datos de entrada y 240 bytes de datos de salida. Ambas redes disponen de aislamiento galvánico: 3000 VDC en el lado PROFIBUS y 2500 Vrms para el aislamiento de la red de alta velocidad mediante iCoupler.El firmware y la configuración se gestionan a través de RS-232 con el software de utilidad de configuración. El estado se indica mediante los LED PWR, RUN y ERR, y el equipo se monta en raíl DIN.Esclava PROFIBUS DP-V0, dirección de estación de 0 a 126 ajustable mediante conmutador DIPDetección automática de la velocidad de transmisión PROFIBUS, de 9,6 k hasta 12 MHasta 240 bytes de datos de entrada y 240 bytes de datos de salidaCANopen DS-301 v4.02, 110 comandos SDO/PDOAplicacionesAutomatización industrialAutomatización de fábricasAutomatización de procesos

El GW-7553-CPM-M conecta una red PROFIBUS DP con dispositivos CANopen. Se presenta como esclavo DP-V0, de modo que un maestro PROFIBUS puede acceder a los dispositivos esclavos CANopen conectados a la pasarela.Es compatible con el estándar CiA CANopen DS-301 v4.02, con los protocolos Node Guarding y Heartbeat Consumer, y con 110 comandos SDO/PDO de CANopen. Las longitudes de datos de entrada y salida son de hasta 240 bytes cada una. La dirección PROFIBUS se ajusta de 0 a 126 mediante un interruptor DIP, y la velocidad de transmisión se detecta automáticamente.Ofrece aislamiento en ambas redes: iCoupler de alta velocidad de 2500 Vrms en el lado de la red y 3000 VDC en el lado PROFIBUS. La unidad dispone de carcasa metálica, montaje en carril DIN y un puerto RS-232 para actualizar el firmware y la configuración, con software de utilidad suministrado para la puesta en marcha. Está indicada para aplicaciones de automatización industrial, de fábrica y de procesos.AplicacionesAutomatización industrialAutomatización de fábricaAutomatización de procesos
