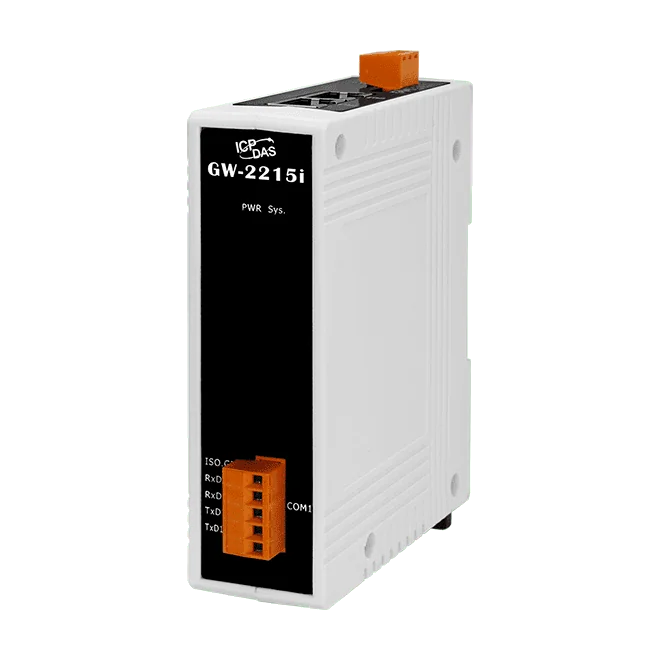

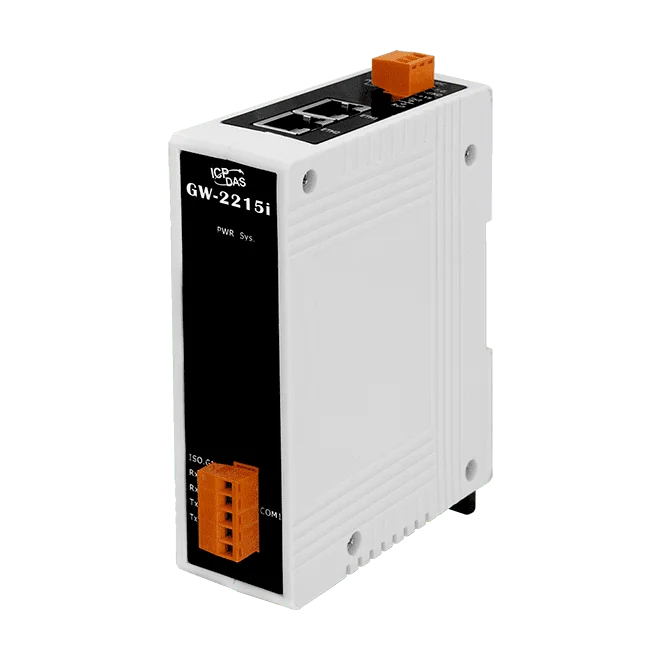

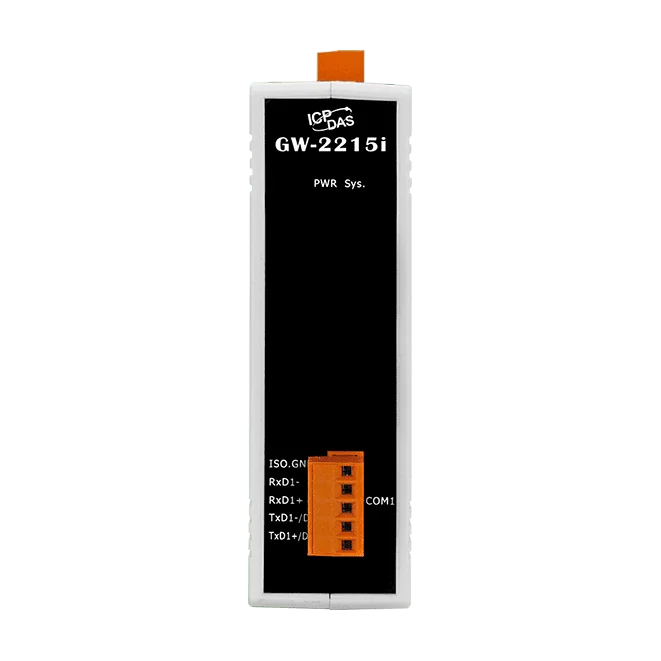

GW-2215i Pasarela Modbus TCP a RTU/ASCII con switch Ethernet de 2 puertos
La GW-2215i CR conecta hosts Modbus TCP/UDP con dispositivos Modbus RTU/ASCII serie a través de Ethernet, con switch de 2 puertos, PoE y un puerto RS-422/485 aislado.
- Conversión de maestro y esclavo Modbus TCP/UDP a maestro y esclavo Modbus RTU/ASCII
- Hasta 32 maestros TCP (conexiones) por puerto serie
- Caché de lectura para respuestas Modbus TCP/UDP más rápidas y menor carga en el puerto serie
- 2 puertos Ethernet 10/100 Base-TX con switch integrado para conexión en cadena
- Entrada de alimentación por PoE (IEEE 802.3af, Clase 1) o bloque de terminales de +12 ~ 48 VDC
- 1 puerto RS-422/485 aislado, 115200 bps máx., con resistencia de polarización de 1 KΩ
192,00 € por unidad
| 1-9 uds. | 192,00 € | |
|---|---|---|
| 10-30 uds. | 183,00 € | −5 % |
| 31+ uds. | 173,00 € | −10 % |
Información sobre el producto "GW-2215i Pasarela Modbus TCP a RTU/ASCII con switch Ethernet de 2 puertos"
GW-2215i CR es una pasarela Modbus para montaje en carril DIN que permite a un host Modbus TCP acceder a dispositivos Modbus RTU o ASCII serie a través de una red Ethernet, eliminando los límites de longitud de cable de los enlaces serie tradicionales. Puede actuar como maestro o esclavo tanto en el lado TCP/UDP como en el lado RTU/ASCII, y admite hasta 32 maestros TCP por puerto serie.
La caché de lectura integrada almacena en la memoria del módulo las peticiones y respuestas recientes. Cuando varios maestros SCADA o HMI sondean al mismo esclavo, la respuesta almacenada en caché se devuelve de inmediato, lo que reduce el tráfico en el bus serie y acorta los tiempos de respuesta TCP. Dos puertos Ethernet permiten la conexión en cadena, y la unidad puede configurarse con IP estática o DHCP a través de su interfaz web.
La alimentación puede proceder de un switch PoE (IEEE 802.3af, Clase 1) o de un bloque de terminales de +12 ~ 48 VDC. El puerto RS-422/485 es único y aislado, con aislamiento de señal de 3000 VDC, y el módulo funciona entre -25 ~ +75 °C. El código de pedido GW-2215i CR corresponde a la variante conforme a RoHS incluida en esta tienda.
Aplicaciones
- Automatización de fábricas
- Automatización de edificios y viviendas
- Diagnóstico y gestión remotos
- Monitorización solar
| Aislamiento: | 3000 VDC señal |
|---|---|
| Carcasa: | Plástico |
| Entrada de alimentación: | PoE, +12 ~ 48 VDC |
| Interfaz: | Ethernet, RS-422/485 |
| Montaje: | Riel DIN |
| Protocolo: | Modbus RTU/ASCII, Modbus TCP |
| Puertos: | 2 Ethernet, 1 RS-422/485 |
| Temperatura de operación: | -25 ~ +75 °C |
| Tipo de producto: | Pasarela Modbus |
| PoE: | IEEE 802.3af, Clase 1 |
Especificaciones
| Módulo de CPU | |
|---|---|
| CPU | ARM de 32 bits |
| Ethernet | |
| Puertos | 10/100 Base-TX, RJ-45 de 8 pines x 2, (autonegociación, MDI/MDIX automático, indicador LED) PoE (IEEE 802.3af, Clase 1) |
| Puertos COM | |
| Puertos | 1 x RS-485/422 (1000 VDC aislamiento de alimentación, 3000 VDC aislamiento de señal) |
| Velocidad en baudios | 115200 bps máx. |
| Resistencia de polarización | Sí, 1 KΩ |
| Paridad | Ninguna, Impar, Par, Marca, Espacio |
| Bit de datos | 5, 6, 7, 8 |
| Bit de parada | 1, 2 |
| Dirección de nodo | 254 (máx.) |
| Alimentación | |
| Consumo | 0,07 A @ 24 VDC |
| Alimentado por PoE | IEEE 802.3af, Clase 1 |
| Alimentado desde bloque de terminales | +12 ~ 48 VDC |
| Mecánico | |
| Carcasa | Plástico |
| Dimensiones (mm) | 97 mm x 33 mm x 126 mm (W x L x H) |
| Instalación | Montaje en riel DIN |
| Entorno | |
| Temperatura de funcionamiento | -25 ~ +75 °C |
| Temperatura de almacenamiento | -30 ~ +80 °C |
| Humedad | 10 ~ 90 % HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
