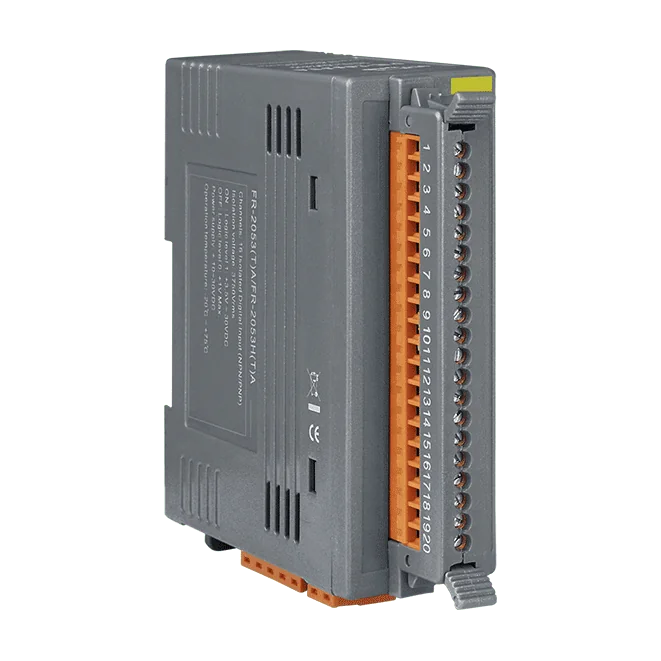

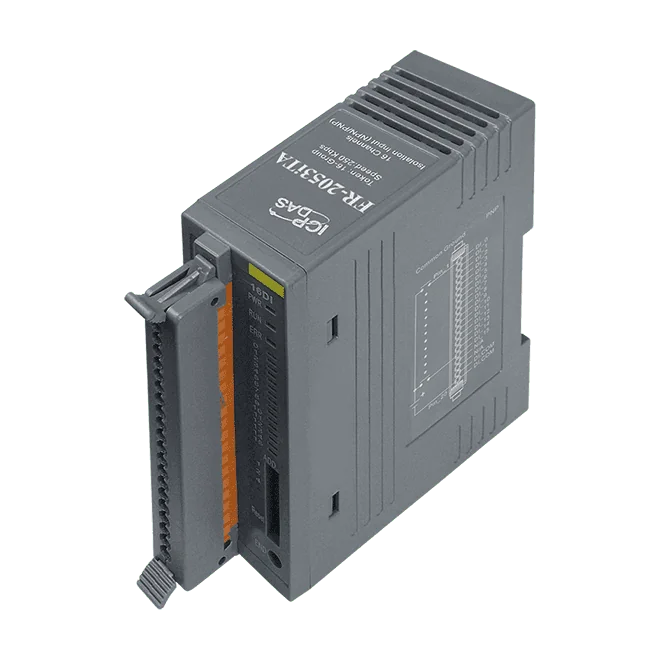

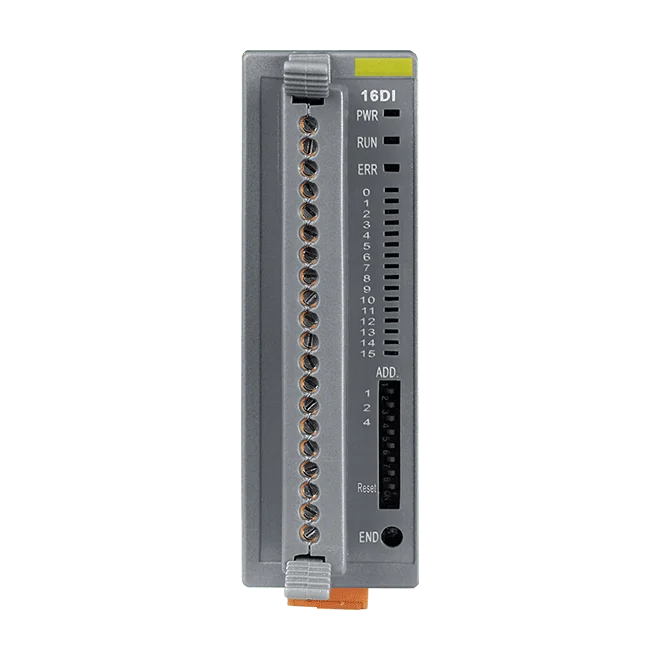

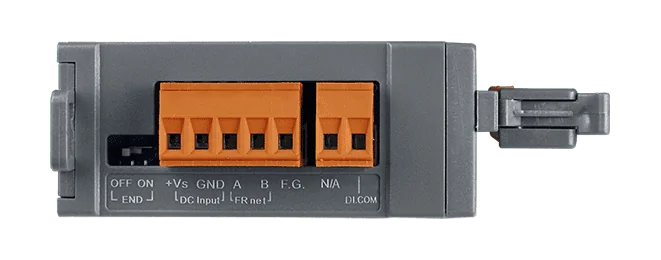

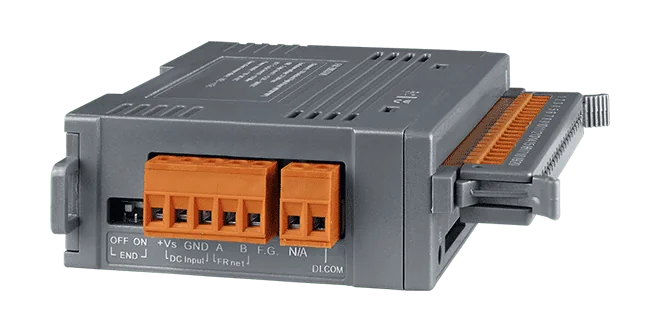

FR-2053iTA Módulo de E/S FRnet, 16 canales de entrada digital aislada Sink/Source

FR-2053iT es un módulo de E/S FRnet que añade 16 entradas digitales aisladas a un sistema de control basado en PC, PAC o PLC. Cada canal admite señales de contacto húmedo Sink/Source (NPN/PNP) con un rango de tensión de activación de +19 ~ +30 VDC y un nivel máximo de desactivación de +11 VDC, por lo que resulta adecuado para ingenieros que necesitan una forma compacta y de ahorro de cableado para llevar contactos de campo a una red FRnet.Los módulos se conectan en cadena (daisy chain) mediante un bus FRnet de dos hilos. La velocidad se selecciona entre 250 kbps y 1 Mbps mediante un interruptor DIP, siendo 1 Mbps el valor por defecto. La transmisión en difusión (1:n), la duplicación sencilla de salidas, un mecanismo de sincronización simple y un tiempo de escaneo de E/S fijo ayudan a mantener una temporización de control predecible en toda la red.El módulo ofrece un aislamiento interno de 3000 Vrms y un aislamiento de 3750 Vrms en las entradas digitales, además de inmunidad a EFT, ESD y sobretensiones según IEC 61000-4-4, -4-2 y -4-5. Está alojado en una carcasa de plástico para montaje en carril DIN y está clasificado para funcionar entre -25 ~ +75 °C.AplicacionesAmpliación remota de entradas digitales para control con PC, PAC y PLCAdquisición distribuida de entradas digitales a través de FRnet

Módulo de E/S distribuido de salida digital aislada de 16 puertos.

El FR-2057TA añade 16 salidas digitales aisladas a una red FRnet. Cada canal es una salida PNP (source) de colector abierto, con una capacidad nominal de 30 VDC y 100 mA máximo, y un aislamiento de 3750 Vrms. Los módulos se conectan en cadena (daisy-chain) mediante un bus FRnet de 2 hilos, de modo que un PC, PAC o PLC puede controlar salidas remotas sin necesidad de un armario de E/S dedicado.FRnet gestiona el control DI/DO con ahorro de cableado mediante hardware, por lo que no hay sobrecarga de software en el procesamiento del protocolo. Las salidas pueden enviarse por difusión a varios módulos a la vez (1:n), duplicarse fácilmente y actualizarse con un tiempo de escaneo de E/S fijo de 2,88 ms, con sincronización de E/S.Esta variante funciona a 250 kbps con una distancia de transmisión de hasta 400 m. El FR-2057HTA, en comparación, funciona a 1 Mbps en distancias de hasta 100 m, con un tiempo cíclico de 0,72 ms. El módulo se monta en carril DIN, utiliza una alimentación de 10 a 30 VDC con protección contra inversión de polaridad y opera entre -25 y +75 °C.AplicacionesControl remoto de salidas digitales desde un PC, PAC o PLCAmpliación de E/S remotas sobre una red FRnet en cadena (daisy-chain)Conmutación distribuida de cargas de tipo PNP en cuadros de control industrial

El FR-2057TW CR añade 16 salidas digitales aisladas de alta corriente a una red FRnet. Cada salida es de tipo sink NPN, por lo que conecta la carga a tierra cuando está activa, y el módulo está diseñado para cargas de hasta 30 VDC y 250 mA máximo. Es adecuado para ingenieros que necesitan controlar relés, indicadores u otras cargas de campo desde un PC, PAC o PLC a través de un bus sencillo de dos hilos.Los módulos se conectan en cadena (daisy-chain), lo que reduce al mínimo el cableado. FRnet admite dos velocidades de transferencia, 250 kbps y 1 Mbps (por defecto), con una distancia máxima de transferencia que depende de la velocidad elegida y del tipo de cable. Se admiten el envío de datos por difusión desde un controlador a varios módulos y la duplicación de salidas, y el tiempo de exploración de E/S fijo y el mecanismo de sincronización ayudan a mantener los tiempos predecibles en toda la red.El módulo proporciona un aislamiento intramódulo de 3750 Vrms e incluye protección EFT, ESD y contra sobretensiones según IEC 61000-4-4, -4-2 y -4-5. Su carcasa de plástico está diseñada para montaje en raíl DIN, con una entrada de 10 a 30 VDC y un rango de funcionamiento de -25 a +75 °C.AplicacionesControl remoto de salidas digitales desde PC, PAC y PLC mediante FRnetConmutación de relés, indicadores y otras cargas de campo en sistemas de E/S distribuidosAmpliación de puntos de salida digital en redes FRnet conectadas en cadena
