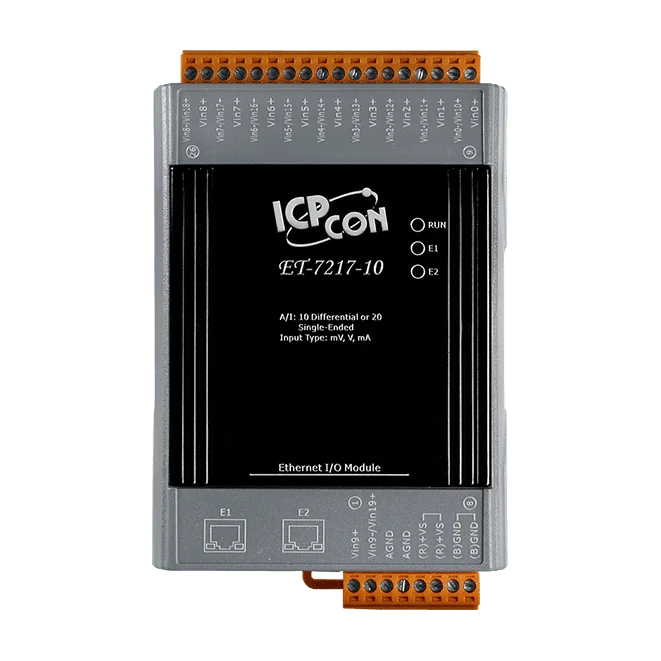

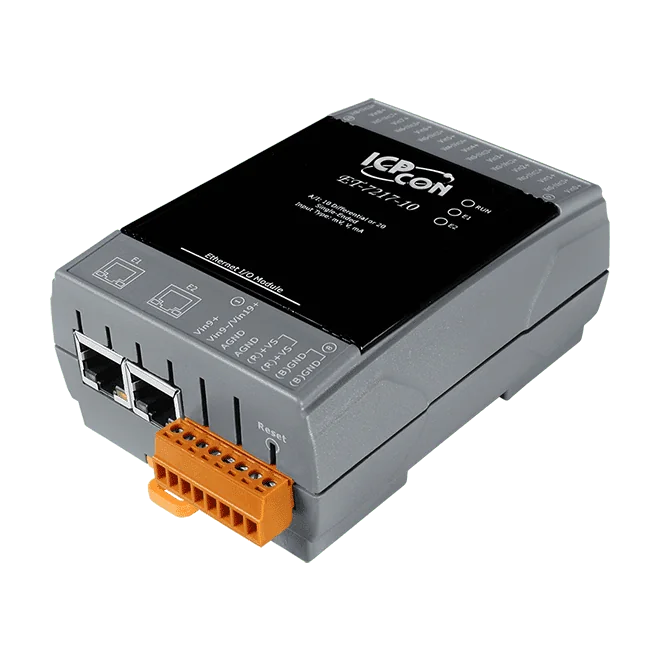

ET-7217-10 Módulo Ethernet de E/S, entrada analógica de 10/20 canales con switch de 2 puertos

El ET-7017-10 es un módulo de entradas analógicas conectado por Ethernet, pensado para ingenieros que necesitan llevar a una red una mezcla de señales de tensión e intensidad sin una unidad de adquisición de datos independiente. Cada canal analógico puede configurarse con su propio rango de entrada, y los ajustes mediante jumpers determinan si un canal acepta tensión o intensidad, de modo que un mismo módulo puede atender varios tipos de sensores en el mismo panel.El muestreo puede ejecutarse en modo normal a 10 Hz en todos los canales o en modo rápido a 50 Hz en todos los canales, lo que permite ajustar la velocidad a la aplicación. El módulo ofrece una resolución de 16 bits, con una precisión de ±0,1 % en modo normal y de ±0,5 % o mejor en modo rápido. La protección contra sobretensión es de 240 Vrms para entradas diferenciales y de 150 Vrms para entradas de referencia única.La comunicación se realiza a través de un puerto RJ-45 10/100 Base-TX que admite Modbus TCP y Modbus UDP, con control de acceso por ID, contraseña y filtro de IP. Un servidor web integrado y un HMI web, junto con doble watchdog, facilitan la puesta en marcha y la supervisión. El módulo se alimenta desde un bloque de terminales de +10 ~ +30 VDC y se monta en carril DIN.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El PET-7017-10 es un módulo Ethernet de entradas analógicas alimentado por PoE, pensado para ingenieros que necesitan medir tensión o corriente en un nodo de E/S conectado a red. Sus entradas pueden configurarse por software como 10 canales diferenciales o 20 canales de extremo simple, y cada canal puede tener su propio rango, de modo que un único módulo puede atender distintos tipos de sensores en la misma red.Cada canal admite rangos de tensión de ±150 mV a ±10 V y rangos de corriente de ±20 mA, 0 ~ 20 mA y 4 ~ 20 mA, seleccionables mediante jumpers. La resolución es de 16 bits y el módulo dispone de dos modos de muestreo: modo normal, con 10 Hz en total, y modo rápido, con 50 Hz en total. La detección de hilo abierto está disponible para entradas de 4 ~ 20 mA, y los canales diferenciales tienen una protección contra sobretensión de 240 Vrms.La configuración y la supervisión se realizan mediante un servidor web integrado con Web HMI, y el módulo es compatible con Modbus TCP y Modbus UDP. El acceso se controla mediante ID, contraseña y filtro de IP. El equipo se alimenta desde PoE (IEEE 802.3af, Clase 1) o desde un bloque de terminales de +12 ~ +48 VDC, y se monta en carril DIN.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

PET-7217-10 CR es un módulo de E/S Ethernet alimentado por PoE que lleva la medición analógica a una red Modbus. Acepta 10 entradas analógicas diferenciales o 20 entradas asimétricas (single-ended), seleccionables por software, y cada canal puede configurarse con su propio rango de entrada. La entrada de tensión o de corriente se elige por canal mediante la posición del jumper.El módulo incorpora un switch de 2 puertos 10/100 Base-TX con bypass LAN, de modo que las unidades pueden conectarse en cadena en línea sin necesidad de un switch independiente. Incluye un servidor web y una HMI web integrados para la configuración, y admite Modbus TCP y Modbus UDP. El control de acceso se basa en ID, contraseña y filtrado por IP, y dos watchdogs duales supervisan el módulo y la comunicación.Hay dos modos de muestreo disponibles: modo normal a 10 Hz y modo rápido a 50 Hz en todos los canales. El módulo puede alimentarse mediante PoE (IEEE 802.3af, Clase 1) o desde un bloque de terminales de +12 ~ +48 VDC, y se monta en carril DIN.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El ET-7217-A5 integra ocho entradas analógicas diferenciales de alta tensión y cuatro salidas digitales en un módulo Ethernet para montaje en carril DIN. Cada canal de entrada puede configurarse de forma independiente a ±50 V o ±150 V, por lo que un mismo módulo puede abarcar señales de tensión mixtas sin acondicionamiento adicional de señal. Las salidas digitales son de tipo sumidero (colector abierto) aisladas, con una capacidad nominal de 700 mA por canal.La conectividad está gestionada por un conmutador integrado de 2 puertos 10/100 Base-TX con bypass LAN, que permite conectar los módulos en cadena (daisy-chain) a lo largo de una línea. El módulo admite Modbus TCP y Modbus UDP, y un servidor web integrado con HMI web permite la configuración y la supervisión remota desde un navegador. El control de acceso se realiza mediante ID, contraseña y filtro de IP.Entre las funciones de fiabilidad se incluyen un watchdog doble que supervisa el módulo y la comunicación, valores programables de encendido y de seguridad para las salidas digitales, y la conexión por pares E/S. El aislamiento nominal es de 2500 VDC para E/S y de 1500 VDC para Ethernet. El módulo opera en un rango de -25 ~ +75 °C.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba
