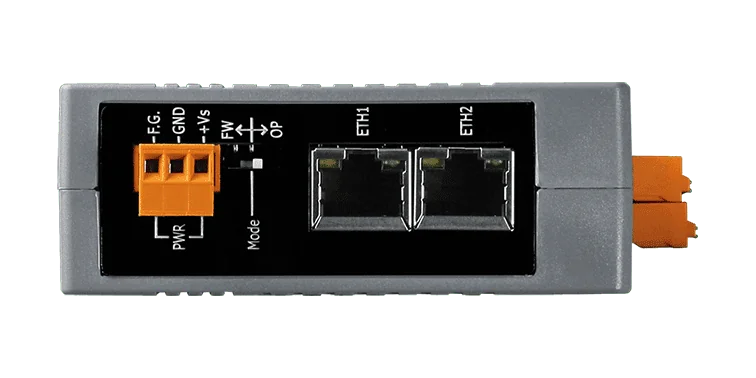

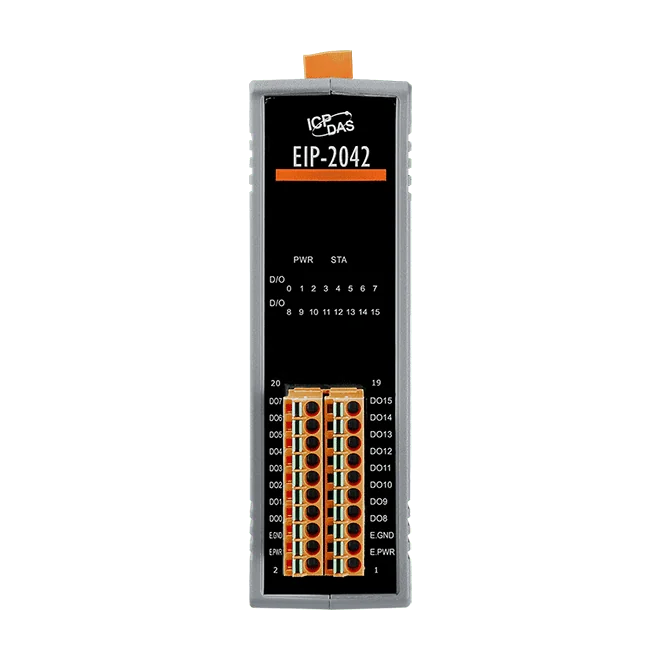

EIP-2042 Módulo de E/S remoto EtherNet/IP, salida digital aislada de 16 canales

El EIP-2017 es un módulo adaptador EtherNet/IP para medición analógica distribuida. Lleva 8 entradas analógicas diferenciales o 16 entradas analógicas de terminación simple a una red Ethernet, lo que resulta útil para los ingenieros que necesitan recopilar señales de proceso desde la planta hasta un sistema EtherNet/IP sin una pasarela de bus de campo independiente.Configuración flexible de entradas: Un puente de conexión (jumper) selecciona el funcionamiento diferencial o de terminación simple. Se admiten rangos de tensión de ±150 mV a ±10 V y rangos de corriente de 0 ~ +20 mA, +4 ~ +20 mA y ±20 mA. En modo diferencial se pueden seleccionar resistencias internas de 125 Ω, mientras que las entradas de corriente de terminación simple requieren una resistencia externa. La precisión nominal es de +/-0,1 %, con un aislamiento interno del módulo de 3000 VDC.Red y diagnóstico: Dos puertos RJ-45 10/100 Base-TX permiten la conexión en cadena (daisy chain), y el módulo puede desplegarse en topologías en estrella, en línea o en anillo. Los LED muestran tanto el estado de las entradas como el estado de la conexión, y el fabricante ofrece una utilidad de software para la configuración y las pruebas a través de Ethernet.AplicacionesAutomatización de edificiosAutomatización de fábricaAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

Módulo EtherNet/IP (entrada analógica universal aislada de 8 canales), con placa hija CN-1824.

EIP-2051 es un módulo de E/S remotas EtherNet/IP que lleva 16 canales de entrada digital y contaje a una red Ethernet. Funciona como adaptador EtherNet/IP, por lo que puede instalarse en planta e integrarse en la red general sin necesidad de una pasarela de bus de campo independiente.Las entradas admiten contactos secos o húmedos con funcionamiento sink/source, y los contadores de 32 bits trabajan a una frecuencia de hasta 3 kHz. El estado de las entradas y de la conexión se muestra mediante LED, lo que simplifica la puesta en marcha y la localización de averías. Dos puertos RJ-45 10/100 Base-TX con autonegociación permiten el cableado en daisy chain, y también son compatibles las topologías en estrella, en línea y en anillo.Los ingenieros que elijan este módulo para automatización de edificios, de fábricas o de máquinas, o para diagnóstico y mantenimiento remotos, se beneficiarán de su diseño de entradas aisladas, su bloque de terminales desmontable y la actualización de firmware a través de Ethernet.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba

El EIP-2055 CR es un módulo remoto de E/S digitales que incorpora 8 entradas aisladas y 8 salidas de colector abierto en una red EtherNet/IP. Está diseñado como adaptador EtherNet/IP, por lo que puede añadirse a una arquitectura de control Ethernet/IP existente, con los puntos de E/S accesibles a través de la red.Los dos puertos RJ-45 10/100 Base-TX admiten conexión en margarita (daisy chain), lo que reduce el cableado y simplifica la ubicación de los dispositivos. El módulo también puede desplegarse en topologías en estrella, en línea o en anillo. Las entradas digitales admiten contactos secos y húmedos, con una función de contador de hasta 32 bits (4294967295 cuentas) a 3 kHz, y las salidas están diseñadas para cargas de +3,5 V a +50 V. Es posible configurar los valores de encendido y los valores de seguridad de las salidas.Los LED muestran tanto el estado de la E/S como el estado de la conexión, lo que facilita la puesta en marcha y la localización de fallos. El firmware puede actualizarse a través de Ethernet, y se suministra una utilidad de software para configurar y probar el módulo. Tenga en cuenta que la corriente de carga y el consumo de potencia difieren entre el hardware Non-RevB y RevB, así que verifique la revisión al diseñar el presupuesto de corriente de salida.AplicacionesAutomatización de edificiosAutomatización de fábricasAutomatización de máquinasMantenimiento remotoDiagnóstico remotoEquipos de prueba
