ECAT-2601 Gateway EtherCAT MainDevice para Modbus y OPC UA

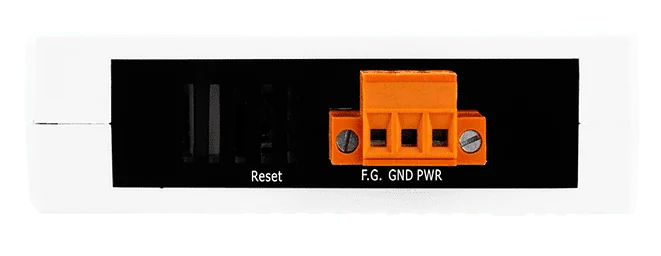

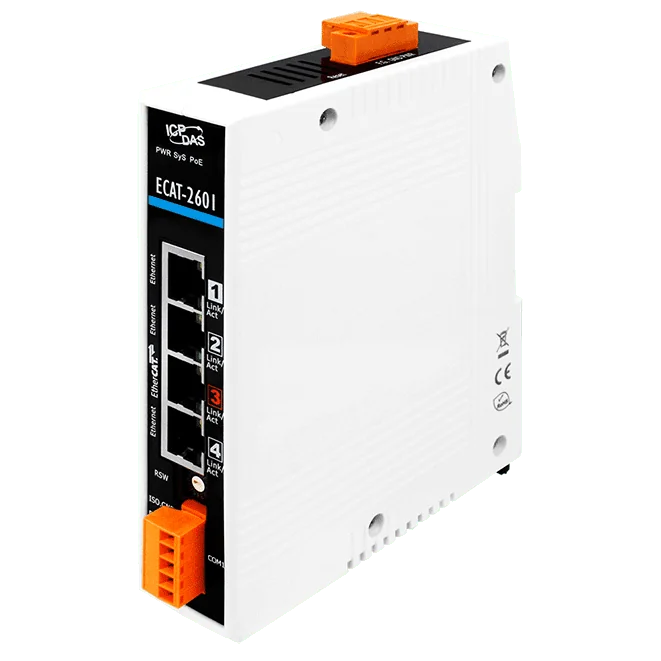

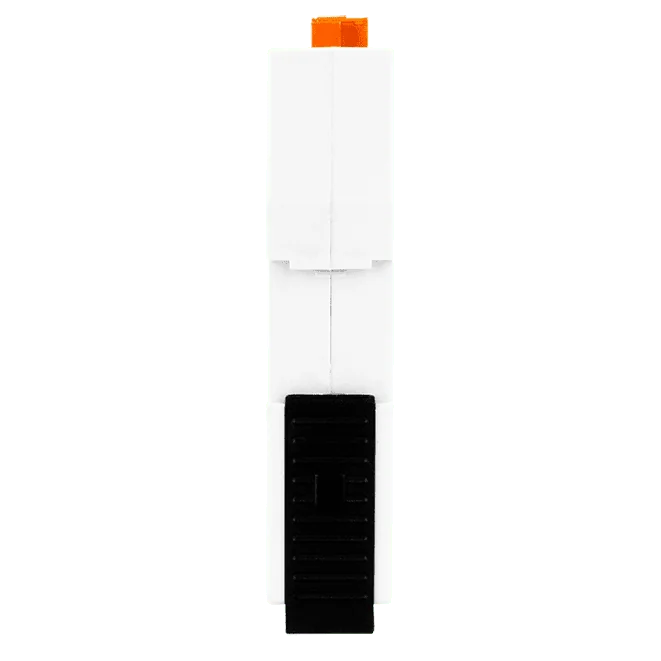

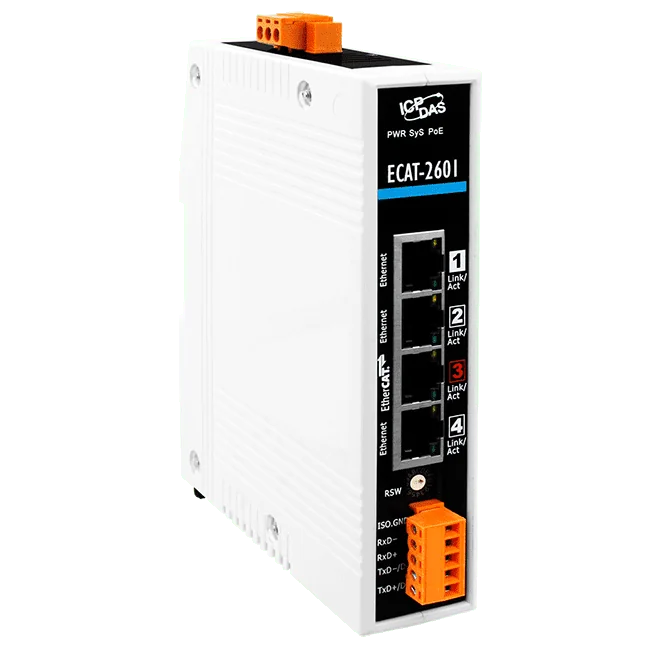

El ECAT-2610 CR integra equipos serie RS-232/422/485 en un sistema de control EtherCAT sin modificar el dispositivo conectado. En el lado de red se presenta como un SubDevice EtherCAT, y en el lado serie como un Main Device Modbus RTU, de modo que el controlador recibe los datos serie como E/S convencionales.La conversión de protocolo se realiza dentro del gateway, por lo que no se requieren bloques de función en el PLC. Intercambia hasta 256 WORD de datos de entrada y 256 WORD de datos de salida, y el puerto serie admite velocidades de transmisión de hasta 115200 bps. Incluye dos conectores EtherCAT RJ-45, con una distancia máxima de 100 m entre estaciones sobre 100BASE-TX.El código de pedido incluye un cable CA-0915 DB9 macho a DB9 hembra de 1,5 m. La unidad tiene carcasa de plástico para montaje en carril DIN, acepta una entrada de +12 VDC a +48 VDC y está diseñada para funcionar entre -25 y +75 °C.AplicacionesModernización de dispositivos de automatización antiguos para integrarlos en estructuras de comunicación EtherCAT actualesIntegración de dispositivos serie RS-232/422/485 en sistemas de control EtherCAT

ECAT-2610-DW es una pasarela que convierte EtherCAT a Modbus RTU, de modo que un dispositivo serie conectado a su puerto RS-232/422/485 puede integrarse en una red EtherCAT. También integra los SubDevices de medidores de energía PM-3033/3133/3114/3112, y el Main Device accede a sus datos RxPDO y TxPDO mediante un archivo de configuración suministrado por ICP DAS.El equipo es adecuado para integradores de sistemas que quieren adaptar equipos de automatización antiguos a arquitecturas EtherCAT modernas. Se pueden conectar varios medidores de energía a la vez, lo que permite programas de gestión energética más diversificados. La documentación indica que el proceso de instalación y configuración es sencillo.La pasarela se suministra con el código de pedido CR, junto con un cable CA-0915 DB9 macho a DB9 hembra de 1,5 m. Está certificada según CE, UKCA, FCC, RoHS y WEEE, y se monta en carril DIN con carcasa de plástico.AplicacionesAdaptación de dispositivos de automatización antiguos a sistemas de control EtherCATGestión energética y monitorización de potencia con múltiples medidores de energíaIntegración de dispositivos serie Modbus RTU en redes EtherCAT

El ECAT-2611 CR es una pasarela convertidora de protocolo que conecta redes EtherCAT y Modbus RTU. Funciona como SubDevice en ambos lados y transfiere datos de E/S entre ellas, de modo que un Main Device EtherCAT y un Main Device Modbus RTU pueden intercambiar datos a través de su búfer interno de intercambio de datos.Está pensado para integradores de sistemas que necesitan incorporar equipos de automatización serie existentes en una arquitectura EtherCAT. La conversión del protocolo serie se realiza en el módulo, por lo que no se requieren bloques de función de PLC y el dispositivo conectado no necesita cambios de hardware ni de software.El código de pedido CR incluye el cable CA-0915 DB9 macho a DB9 hembra, de 1,5 m, para conectar el puerto serie. Entre las cifras clave destacan un tiempo de ciclo de 10 ms, hasta 256 WORD de datos de entrada y 256 WORD de datos de salida, y comunicación serie de hasta 115200 bps.AplicacionesAdaptación de dispositivos de automatización Modbus RTU antiguos a estructuras de comunicación EtherCATIntercambio de datos de E/S entre un Main Device EtherCAT y un Main Device Modbus RTUIntegración de equipos serie Modbus RTU en sistemas de control de máquinas basados en EtherCAT

La GW-7552-B conecta dispositivos Modbus a una red PROFIBUS DP. Actúa como esclavo DP-V0 frente al maestro PROFIBUS, de modo que el maestro puede leer y escribir datos almacenados en dispositivos Modbus, como PLC, sensores y módulos de la serie ICP DAS M-7000, sin modificar el diseño de la red PROFIBUS.La pasarela puede funcionar como maestro o esclavo Modbus y admite los formatos RTU y ASCII. Su puerto híbrido COM 1 es seleccionable entre RS-232, RS-422 y RS-485, usándose un modo a la vez. La configuración serie incluye 7 u 8 bits de datos, paridad ninguna, par o impar, 1 o 2 bits de parada, y velocidades de transmisión de 1200 a 115200 baudios. Se proporciona una utilidad para configurar la GW-7552-B.La velocidad de transmisión en el lado PROFIBUS se detecta automáticamente, y la dirección de nodo se ajusta de 0 a 126 mediante un interruptor DIP. El lado PROFIBUS dispone de aislamiento de 3000 VDC, y el lado de red utiliza aislamiento High Speed iCoupler. La GW-7552-B está alojada en una carcasa de plástico para montaje en carril DIN, con un rango de funcionamiento de -25 ~ +75 °C.AplicacionesAutomatización industrialAutomatización de fábricaAutomatización de procesos
