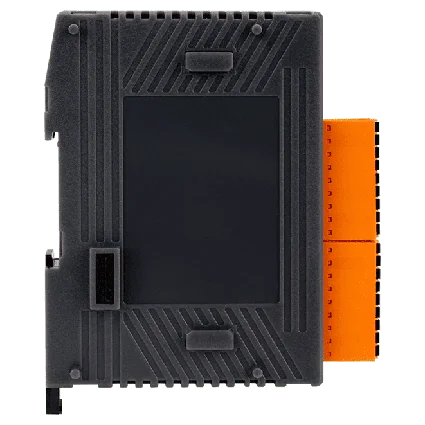

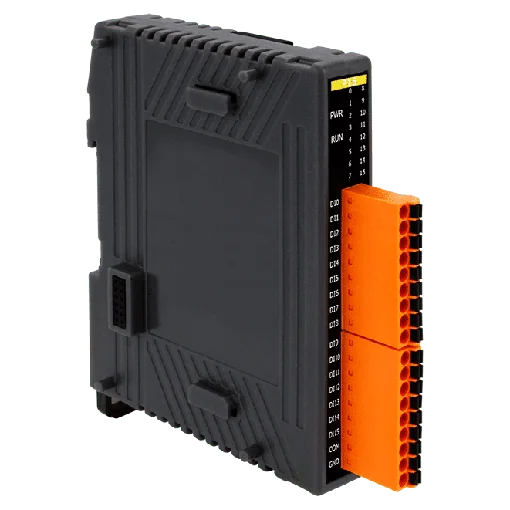

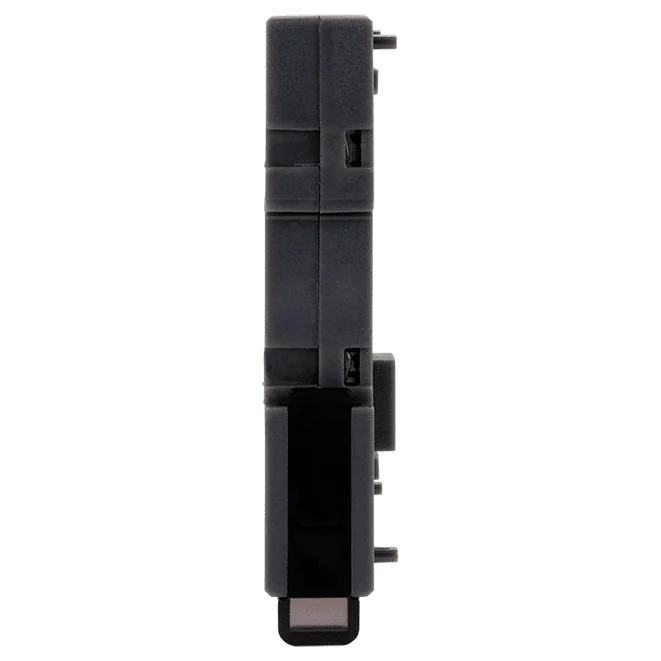

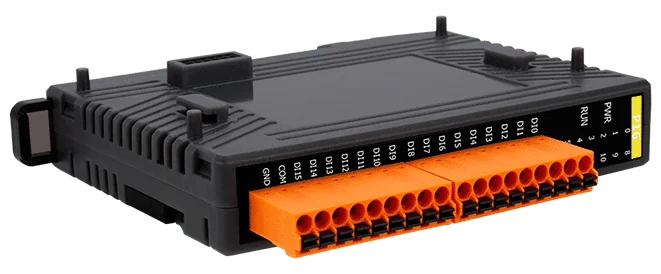

EC4-P16 Módulo de E/S Slim EtherCAT SubDevice, 16 canales DI aislados

El EC4-A16 es un SubDevice EtherCAT de perfil reducido que añade 16 salidas digitales aisladas a una red EtherCAT. Cada canal es una salida N-MOS tipo source con diodo volante interno, con una capacidad de 500 mA por canal para tensiones de carga de +10 VCC a +40 VCC. El módulo está pensado para ingenieros que necesitan un control de salidas digitales de alta densidad en EtherCAT sin una huella de montaje grande.El módulo admite un tiempo de ciclo de 100 μs con relojes distribuidos. Los valores de salida en el encendido son configurables, y puede elegir si las salidas mantienen su valor cuando la máquina de estados de EtherCAT cambia. El estado actual de salida de cada canal se indica mediante indicadores LED en la carcasa, y el bloque de terminales extraíble simplifica el cableado y la sustitución.La carcasa mide 17,5 x 108 x 73 mm (An x L x Al, sin contar los terminales) y puede instalarse sobre raíl DIN o montarse en pared. El módulo ha superado la herramienta de prueba de conformidad y se indica que es compatible con diversos MainDevices EtherCAT estándar. Cuenta con las marcas CE, UKCA, RoHS y WEEE.AplicacionesControl distribuido de salidas digitales en redes EtherCAT

El EC4-AD8 es un SubDevice EtherCAT delgado para adquirir señales de tensión en ocho entradas analógicas diferenciales con resolución de 16 bits. Cada canal está aislado, con aislamiento de 2500 VDC y protección contra sobretensión de ±35 VDC, lo que lo hace adecuado para la adquisición de señales en armarios de control con mucho ruido eléctrico o con mezcla de señales.Los rangos de entrada de 0~10 V, ±10 V, ±5 V y ±2,5 V se seleccionan por software. Cada canal muestrea a 1k Hz, con una precisión de 0,05 % del FSR. El módulo funciona con un tiempo de ciclo EtherCAT de 100 μs y admite relojes distribuidos, por lo que puede sincronizarse dentro de una red mayor. No se admite la configuración de rango ni de filtro por canal, y no se ofrece detección de cable abierto.Un conector de bloque de terminales extraíble y una carcasa de plástico de 17,5 x 108 x 73 mm (An x L x P, sin incluir terminales) permiten la instalación en carril DIN o el montaje en pared. El rango de funcionamiento es de -25 ~ +70 °C, y el módulo se alimenta a +24 VDC con un consumo de 1,5 W.AplicacionesAdquisición de señales de tensión en sistemas de automatización basados en EtherCATMonitorización analógica distribuida que reduce el cableado frente al cableado punto a punto

El EC4-C16 CR es un módulo de E/S EtherCAT SubDevice slim que conmuta 16 salidas digitales eléctricamente aisladas. Es adecuado para el control distribuido en redes EtherCAT, donde son prioritarios un tamaño compacto y un menor número de cables de campo. Cada canal es una salida de colector abierto tipo sink, con diodo de libre circulación interno, con una capacidad nominal de hasta 40 VDC y 500 mA por canal.El estado de las salidas puede verificarse de un vistazo mediante los indicadores LED de la carcasa. El módulo también ofrece valores de salida configurables en el encendido y, cuando se requiere, puede mantener los valores de salida tras un cambio en la máquina de estados de EtherCAT. Se admiten relojes distribuidos con un tiempo de ciclo de 100 μs.El sufijo CR indica la variante de pedido conforme con RoHS. El módulo cuenta con marcado CE, UKCA, FCC, RoHS y WEEE, funciona con una alimentación de +24 VDC a -25 ~ +70 °C, y se monta en carril DIN o en pared.AplicacionesConmutación distribuida de cargas en redes EtherCATSustitución del cableado de campo punto a punto por menos cables mediante módulos remotos de salida digital

EC4-DA4 CR es un SubDevice EtherCAT delgado que añade cuatro salidas analógicas aisladas de 12 bits a una red de control. Cada canal puede configurarse en un rango de tensión o de corriente, incluidos ±5 V, ±10 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 10 mA y 0 ~ 20 mA, por lo que un único módulo puede accionar una gran variedad de dispositivos de campo.La comunicación se realiza mediante EtherCAT con un tiempo de ciclo de 100 μs y soporte de reloj distribuido. Generar las salidas analógicas desde el bus, en lugar de hacerlo mediante cableado paralelo individual, reduce el número de cables necesarios para un número dado de puntos, y los valores de salida pueden supervisarse por software. El módulo ha superado las pruebas de conformidad y está diseñado para su uso con una amplia gama de MainDevices EtherCAT estándar.La carcasa es de plástico y mide 17,5 x 108 x 73 mm (An x L x F, sin contar los terminales). Se monta en carril DIN o en pared y utiliza un conector de bloque de terminales extraíble. El módulo está clasificado para funcionar de -25 a +70 °C y se alimenta a +24 VDC, con aislamiento de 2500 VDC en las salidas.AplicacionesControl distribuido de salidas analógicas en redes EtherCATEnvío de consignas de tensión o corriente a dispositivos de campo en control de cuadros y máquinasSistemas en los que la reducción del cableado de salidas analógicas es prioritaria
