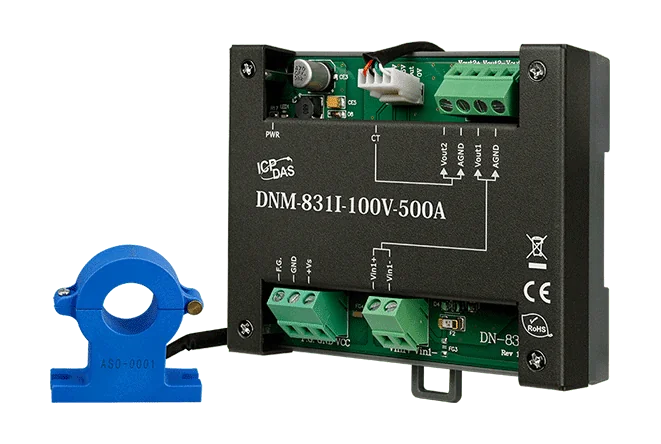

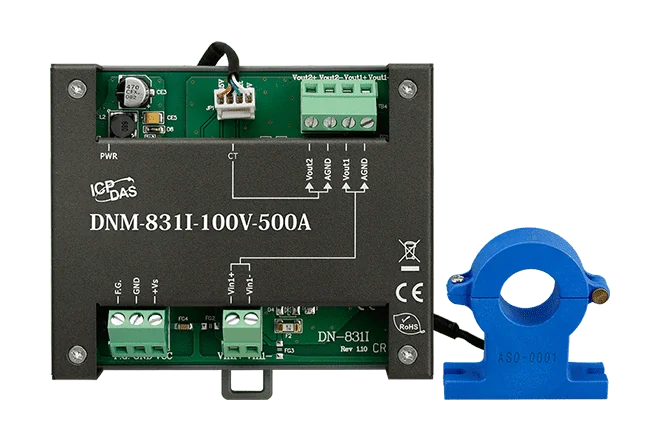

DNM-831I-100V-500A Módulo atenuador de tensión y transformador de corriente

El DNM-831I-600V-2000A permite a los ingenieros llevar señales de tensión CC y CA y de corriente elevadas a hardware de entrada analógica estándar. Un canal atenúa la tensión hasta ±600 V y otro canal, mediante un transformador de corriente de tipo pinza, admite hasta ±2000 A. Ambas vías ofrecen una salida de ±10 V compatible con los módulos habituales de entrada analógica.Se proporciona aislamiento entre las entradas y las salidas y entre canales, con 3000 VCC en ambos casos, lo que ayuda a evitar que el ruido del lado de alta potencia llegue a la señal de medida. La carcasa metálica se monta en carril DIN y se alimenta de +10 VCC a +30 VCC.Su uso típico está en sistemas de monitorización y medida donde la corriente o la tensión primaria son demasiado altas para conectarlas directamente a una entrada analógica. El transformador de corriente se suministra con un cable de conexión de 1,5 m, y el cable CA-040415-1 está incluido en este código de pedido.AplicacionesMedida de corriente elevada con módulos de entrada analógicaMonitorización de tensión CA/CC de alta tensiónAcondicionamiento de señal en sistemas de medida industriales

DNM-831I-600V-1000A combina un canal atenuador de tensión y un canal transformador de corriente en un único módulo metálico para carril DIN. Las entradas de hasta ±600 VDC y ±1000 A se escalan a salidas de ±10 V, de modo que el hardware estándar de entradas analógicas puede leer señales de alta tensión y de alta corriente.El módulo proporciona un aislamiento de 3000 VDC entre las secciones internas y entre canales, lo que evita que el ruido pase entre entradas y salidas. Está diseñado para funcionar con módulos de entrada analógica como el I-7017, I-87017, M-7017RMS e I-87017W-RMS para la medición de alta corriente.El código de pedido incluye el cable CA-040415-1 y el transformador de corriente ASO-0024, de modo que el CT de tipo pinza se suministra con su cable de conexión de 1,5 m listo para conectar.AplicacionesMedición de alta corriente con módulos de entrada analógicaSupervisión de señales de alta tensión en armarios de control industrialMedición de señales de tensión y corriente CA y CC

DNM-831I-600V-500A es un acondicionador de señal de un solo canal que combina un atenuador de tensión y un transformador de corriente en una carcasa metálica para raíl DIN. Escala entradas de alta tensión de hasta ±600 V y entradas de alta corriente de hasta ±500 A a ±10 V, de modo que pueden leerse con módulos estándar de entrada analógica de bajo nivel, en lugar de hardware de medida de alta potencia dedicado.El aislamiento es el principal motivo para especificar esta unidad. Proporciona un aislamiento de 3000 VDC dentro del módulo y de 3000 VDC entre canales, lo que ayuda a mantener el ruido del lado de alta tensión o alta corriente alejado de la señal de medida. La relación de atenuación lineal y la alta impedancia de entrada facilitan la interpretación de la salida escalada.Este código de pedido incluye el cable CA-040415 y el transformador de corriente ASO-0001. La entrada de corriente utiliza un transformador de tipo pinza con un diámetro interior de Φ21 mm y un cable de conexión de 1,5 m. Otros valores nominales de la serie DNM-800, como las variantes de 600 V, 2000 A y 600 V, 200 A, se listan por separado.AplicacionesMedida de alta corriente mediante módulos de entrada analógica como I-7017, I-87017, M-7017RMS e I-87017W-RMSMedida de alta tensión con señales analógicas aisladas de ±10 VMonitorización eléctrica en armarios de control industrial

El DNM-831I-600V-200A es un kit de acondicionamiento de señal que reduce un canal de alta tensión y un canal de alta corriente a niveles de ±10 V, para que puedan leerse con módulos de entrada analógica estándar. La entrada de tensión admite hasta ±600 V, y la entrada de corriente utiliza un transformador de corriente de tipo pinza con un calibre de ±200 A.Cada canal está aislado de su salida y del otro canal, con un aislamiento de 3000 VDC entre módulos y entre canales. Esto ayuda a evitar que las interferencias de ruido pasen de las entradas a las salidas. La relación de atenuación lineal y la alta impedancia de entrada facilitan la interpretación de la salida escalada.El kit se suministra con el cable CA-040415-1 y el transformador de corriente ASO-0003-1. Se monta en carril DIN en una carcasa metálica y está clasificado para funcionar entre -25 ~ +75 °C. Combínelo con módulos como el I-7017, I-87017, M-7017RMS o I-87017W-RMS para medir alta corriente.AplicacionesMedición de alta corriente con módulos de entrada analógicaMonitorización de alta tensión de señales de CA y CCMonitorización de potencia industrial y adquisición de datosAislamiento de señales en entornos eléctricos con ruido

DNM-831I-600V-50A combina un canal de atenuación de tensión y un canal de transformador de corriente en una carcasa metálica para riel DIN. Las entradas de hasta ±600 V y ±50 A se escalan a salidas de ±10 V, de modo que los módulos de entrada analógica compatibles pueden leer señales de alta tensión y alta corriente.El aislamiento de 3000 VDC entre módulos y entre canales evita que el ruido pase de las entradas a las salidas o de un canal a otro. La relación de atenuación es lineal, la impedancia de entrada es alta y el cableado es sencillo.Este código de pedido incluye el cable CA-040415 y el transformador de corriente ASO-0002. Se alimenta con una tensión de +10 VDC a +30 VDC y está clasificado para una temperatura de funcionamiento de -25 ~ +75 °C.AplicacionesMedición de señales de alta tensión con módulos de entrada analógicaMedición de señales de alta corriente con módulos de entrada analógicaUso con los módulos de entrada analógica I-7017, I-87017, M-7017RMS e I-87017W-RMS

DN-831I-100V-50A es un acondicionador de señal para carril DIN que lleva una entrada de alta tensión y una entrada de alta corriente al rango de medida de los módulos estándar de entrada analógica. El canal de tensión atenúa ±100 V a ±10 V, y el canal de corriente utiliza un transformador de corriente tipo pinza para escalar ±50 A a ±10 V.Cada canal está aislado del otro y de las entradas y salidas del módulo, con aislamiento de 3000 VDC entre módulos y entre canales. Esto ayuda a evitar que el ruido del lado de alta potencia llegue a la señal de medida. La relación de atenuación es lineal y la impedancia de entrada es alta.El código de pedido CR incluye el cable CA-040415 y el transformador de corriente ASO-0002, por lo que el transformador de corriente tipo pinza, con su cable de 1,5 m y apertura Φ21 mm, se suministra con la unidad. Funciona con una alimentación de +10 VDC a +30 VDC, consume 1,8 W y está diseñado para operar entre -25 y +75 °C.AplicacionesMedida de alta corriente con módulos de entrada analógicaMedida de tensión continua y alterna elevada con módulos de entrada analógica

DN-831I-100V-200A es un acondicionador de señal para carril DIN que reduce un punto de medida de alta tensión y otro de alta corriente a niveles que los módulos de entrada analógica estándar pueden leer. El canal de tensión atenúa ±100 V a ±10 V, y el canal de corriente utiliza un transformador de pinza con un valor nominal de ±200 A, también escalado a ±10 V.Cada canal está aislado galvánicamente, con 3000 VDC entre módulos y 3000 VDC entre canales, lo que ayuda a evitar que el ruido del lado de alta tensión llegue a la cadena de medida. La alta impedancia de entrada y la relación de atenuación lineal facilitan el escalado de la salida mediante software. El transformador de corriente de pinza tiene una apertura de Φ21 mm y un cable de 1,5 m.La unidad se alimenta de 10 a 30 VDC, consume 1,8 W y está alojada en plástico para montaje en carril DIN. Está diseñada para funcionar de -25 a +75 °C y cuenta con las marcas CE, UKCA, FCC, RoHS y WEEE.AplicacionesMedida de alta corriente mediante módulos de entrada analógicaMonitorización de señales de alta tensión con módulos de entrada analógica

DN-831I-100V-500A es un módulo de acondicionamiento de señal que reduce señales de alta tensión y alta corriente a un nivel que los módulos de entrada analógica estándar pueden leer. Su canal de tensión atenúa entradas de hasta ±100 V, y su canal de corriente utiliza un transformador de corriente de tipo pinza para atenuar entradas de hasta ±500 A, escalando ambas salidas a ±10 V.El módulo ofrece un aislamiento de 3000 VDC entre módulos y entre canales, lo que ayuda a evitar que el ruido de las entradas de alto nivel llegue a las salidas. La relación de atenuación lineal y la alta impedancia de entrada facilitan la interpretación de las salidas. Este código de pedido incluye el cable CA-040415 y el transformador de corriente ASO-0001.Está previsto para su uso con módulos de entrada analógica como el I-7017, I-87017, M-7017RMS e I-87017W-RMS para medir alta corriente. El módulo se monta en carril DIN y se alimenta de +10 VDC a +30 VDC.AplicacionesMedición de alta corriente mediante módulos de entrada analógicaMedición de alta tensión con salida aislada de ±10 VPaneles de monitorización industrial y adquisición de datos

DN-831I-100V-1000A acondiciona una entrada de alta tensión y una entrada de alta corriente para que los módulos de entrada analógica estándar puedan medirlas. Las entradas de ±100 V y ±1000 A se atenúan linealmente a salidas de ±10 V, lo que permite a los ingenieros usar canales habituales de ±10 V para mediciones de alto nivel.El aislamiento es una consideración clave en este tipo de etapa de entrada. El módulo proporciona un aislamiento de 3000 VDC entre módulos y entre canales, lo que ayuda a reducir el acoplamiento de ruido desde las entradas hacia las salidas y entre canales. La alta impedancia de entrada y el cableado sencillo facilitan su integración en instalaciones existentes sobre riel DIN.Este código de pedido incluye el cable CA-040415-1 y el transformador de corriente ASO-0024. El transformador de corriente tipo pinza tiene un diámetro interior de Φ40,5 mm y un cable de conexión de 1,5 m. El módulo se alimenta de +10 VDC a +30 VDC, consume 1,8 W y funciona entre -25 ~ +75 °C.AplicacionesMedición de alta corriente mediante módulos de entrada analógicaMedición de tensión CA/CC elevada con entradas analógicas de ±10 V

DN-831I-100V-2000A es un módulo de acondicionamiento de señal para carril DIN con un canal atenuador de tensión y un canal de transformador de corriente. Escala una entrada de ±100 V y una entrada de ±2000 A a salidas de ±10 V, de modo que la alta tensión y la alta corriente pueden medirse con módulos de entrada analógica estándar de ±10 V.El módulo proporciona un aislamiento de 3000 VDC entre módulos y entre canales, lo que evita que el ruido pase de una entrada a una salida o de un canal a otro. La relación de atenuación es lineal y la impedancia de entrada es alta, por lo que el acondicionador no carga de forma apreciable la señal medida.Este código de pedido CR incluye el cable CA-040415-1 y el transformador de corriente tipo pinza ASO-0025, con un diámetro interior de 40,5 mm. Entre los ejemplos de módulos de entrada analógica compatibles citados en la fuente se encuentran el I-7017, I-87017, M-7017RMS e I-87017W-RMS.AplicacionesMedición de alta tensión y alta corriente con módulos de entrada analógicaMonitorización eléctrica en armarios de control industrial

El DNM-831I-100V-50A CR combina un canal de alta tensión y un canal de alta corriente en un único módulo para carril DIN. Las entradas de hasta ±100 VDC y ±50 A se atenúan a una salida de ±10 V, de modo que pueden leerse con módulos de entrada analógica que esperan una señal de tensión estándar.Cada entrada está aislada de su salida y del otro canal, con un aislamiento de 3000 VDC entre módulos y entre canales. Esto ayuda a evitar que el ruido de los circuitos de alta tensión y alta corriente llegue a la ruta de medida. La entrada de corriente utiliza el transformador de corriente tipo pinza suministrado, con una apertura de 21 mm y un cable de 1,5 m.El pedido incluye el cable CA-040415 y el transformador de corriente ASO-0002. El módulo tiene carcasa metálica, funciona con alimentación de +10 VDC a +30 VDC y está clasificado para -25 ~ +75 °C. Cuenta con las marcas CE, UKCA, FCC, RoHS y WEEE.AplicacionesMedición de alta tensión con módulos de entrada analógicaMedición de alta corriente con módulos de entrada analógicaSupervisión de señales de tensión y corriente AC y DC en cuadros de control industriales

El DNM-831I-100V-200A permite medir alta tensión y alta corriente con módulos de entrada analógica estándar. Combina en una sola unidad para carril DIN un canal atenuador de tensión de ±100 V y un canal transformador de corriente de ±200 A, escalando ambas entradas a una salida analógica de ±10 V.El aislamiento es de 3000 VDC entre las secciones internas y entre canales, lo que ayuda a evitar que el ruido pase entre entradas, salidas y canales. La relación de atenuación es lineal y la impedancia de entrada es alta. La precisión es del 1% del FSR en ambos canales. El canal de corriente abarca de 0 ~ 50 kHz, y el canal de tensión de 20 Hz ~ 20 kHz.El código de pedido DNM-831I-100V-200A CR incluye el cable CA-040415-1 y el transformador de corriente tipo pinza ASO-0003-1, con una apertura Φ21 mm y un cable de 1,5 m. La carcasa metálica mide 103 x 93 x 29 mm, funciona con una alimentación de +10 VDC a +30 VDC con un consumo de 1,8 W, y opera entre -25 ~ +75 °C.AplicacionesMedición de corriente elevada con módulos de entrada analógicaMedición de alta tensión con módulos de entrada analógicaMonitorización de señales de tensión y corriente CA y CC en cuadros de control industrial
