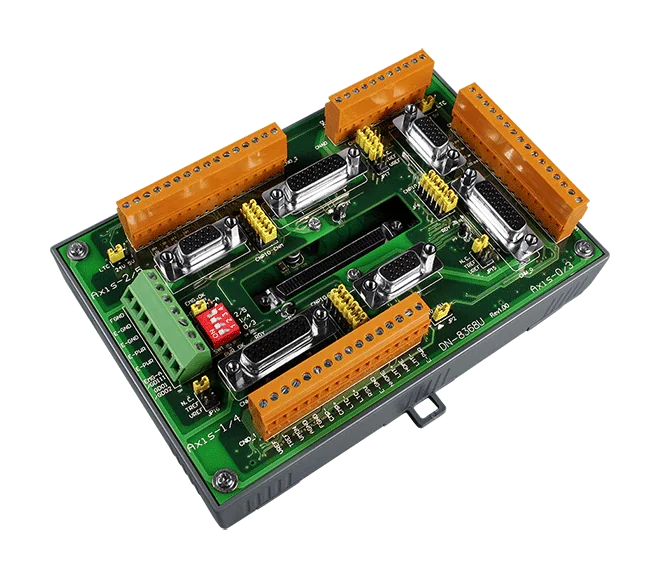

DN-8368UB Placa de terminales de control de movimiento para motores paso a paso/servo de 3 ejes
Placa de terminales de 3 ejes para motores paso a paso o servo con comando por pulsos, con aislamiento por fotoacoplador de alta velocidad, diseñada para controladores de movimiento de 6 ejes de ICP DAS.
- Compatible con motores paso a paso o servo de tipo comando por pulsos
- Aislamiento por fotoacoplador de alta velocidad para proteger el controlador
- Tres ejes por placa; se necesitan dos placas para el control de 6 ejes
- Los conectores de bornes intercambiables cambian la definición de los ejes sin recablear
- LED de alimentación y LED de estado para los interruptores de origen y de final de carrera
- Módulo de alimentación integrado que suministra las tensiones para los circuitos de la placa
285,00 € por unidad
| 1-9 uds. | 285,00 € | |
|---|---|---|
| 10-30 uds. | 271,00 € | −5 % |
| 31+ uds. | 257,00 € | −10 % |
Información sobre el producto "DN-8368UB Placa de terminales de control de movimiento para motores paso a paso/servo de 3 ejes"
DN-8368UB CR es una placa hija de 3 ejes para el control de movimiento de motores paso a paso y servo. Está diseñada para los controladores de movimiento de 6 ejes de ICP DAS, como el PISO-PS600, el PISO-VS600 y el PMDK. Cada DN-8368UB CR gestiona tres ejes, por lo que se necesitan dos placas para dar soporte al control de 6 ejes.
Cada grupo de ejes dispone de las líneas de salida de comando de pulsos, las líneas de realimentación de encoder, las entradas de interruptores mecánicos (interruptores de origen, de proximidad al origen y de final de carrera) y las señales de entrada/salida del servo, como Srv_On, ERC, ALM_RST, RDY, Alarm e INP. El aislamiento por fotoacoplador de alta velocidad integrado en la placa ayuda a proteger el controlador. La placa también incluye un módulo de alimentación integrado que suministra las tensiones que necesitan sus circuitos.
El cableado mediante bornes de tornillo utiliza cableado universal de encaje a presión. Los conectores de bornes se pueden intercambiar para cambiar la asignación de ejes sin tener que recablear. Los LED de alimentación y de estado, incluidos los indicadores de origen y de final de carrera, facilitan la puesta en marcha y la detección de fallos.
Aplicaciones
- Control de movimiento de motores paso a paso o servo de tres ejes con controladores PISO-PS600, PISO-VS600 o PMDK
- Interfaz con variadores servo mediante las señales Srv_On, ERC, ALM_RST, RDY, Alarm e INP
- Ampliación de sistemas de movimiento de 6 ejes de ICP DAS con una segunda placa
| Aislamiento: | Fotoacoplamiento de alta velocidad |
|---|---|
| Entrada de alimentación: | 20 ~ 26 VCC |
| Interfaz: | Comando de pulsos |
| Temperatura de operación: | -20 ~ +75 °C |
| Tipo de producto: | Placa de bornes de control de movimiento |
Especificaciones
| Alimentación | |
|---|---|
| Rango de entrada | 20 ~ 26 VCC, 0,5 A |
| Consumo | 12 W (24 VDC) |
| Mecánico | |
| Dimensiones (mm) | 162 mm X 107 mm |
| Entorno | |
| Temperatura de funcionamiento | -20 ~ +75 °C |
| Temperatura de almacenamiento | -30 ~ +85 °C |
| Humedad | 10 ~ 90 % HR, sin condensación |
Especificaciones publicadas por el fabricante. Sujetas a cambios.
